FESTO 177684

Descrizione del Prodotto

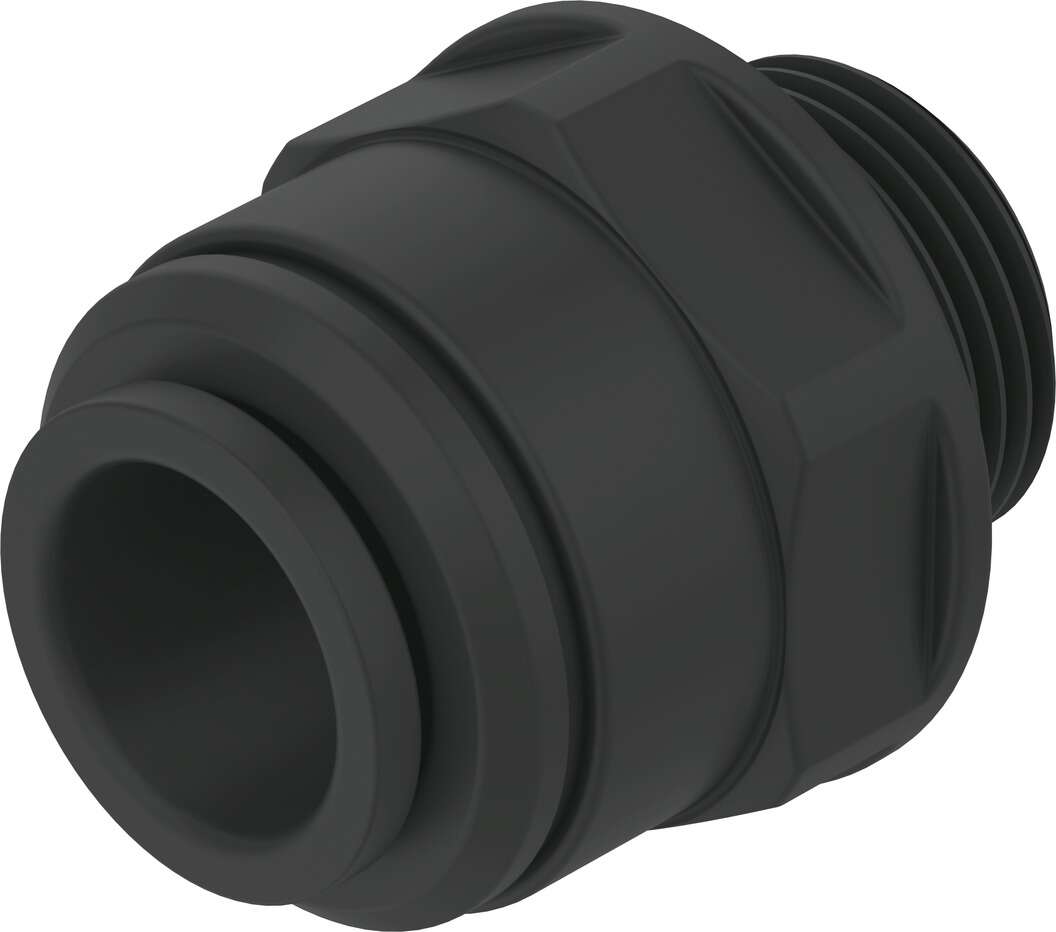

Il raccordo ad innesto rapido Festo CQ-1/2-15 (codice prodotto 177684) è progettato per applicazioni pneumatiche che richiedono elevate portate. Questo raccordo diritto consente una connessione rapida e sicura tra un tubo con diametro esterno di 15 mm e una filettatura maschio G1/2. La sua struttura in poliossimetilene (POM) garantisce leggerezza e resistenza alla corrosione. ([easternia.com](https://www.easternia.com/festo-177684?utm_source=openai))

Specifiche Tecniche

• Serie: CQ
• Dimensione nominale: 12 mm
• Connessione 1: Filettatura maschio G1/2
• Connessione 2: Per tubo con diametro esterno di 15 mm
• Angolo: Dritto
• Dimensione esagono: 27 mm
• Lunghezza totale: 38 mm
• Pressione di esercizio: da -0,95 a 15 bar
• Temperatura di esercizio: da -25°C a +70°C
• Materiale: Poliossimetilene (POM)
• Diametro esterno: 26,4 mm
• Peso: 14 g
• Posizione di montaggio: Qualsiasi
• Tipo di tenuta sul raccordo filettato: Anello di tenuta
• Resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
• Conformità RoHS: Sì

Caratteristiche Principali

• Installazione semplice e veloce grazie al principio push-in.
• Possibilità di assemblaggio e smontaggio dei tubi senza l’uso di attrezzi.
• Connessione rapida riutilizzabile più volte.
• Filettatura cilindrica conforme a ISO 228/1, sigillata con O-ring smussato.
• Non è necessario l’uso di ulteriori composti sigillanti per filettature.
• Peso ridotto rispetto ai raccordi in acciaio o pressofusi.
• Adatto per applicazioni con stress da corrosione moderato.

Applicazioni

Il raccordo CQ-1/2-15 è ideale per sistemi pneumatici che richiedono connessioni rapide e affidabili, come linee di alimentazione d’aria in impianti industriali, macchinari automatizzati e altre applicazioni dove è necessaria una connessione sicura tra tubi e componenti pneumatici.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Festo.
