FESTO 186110

Descrizione del Prodotto

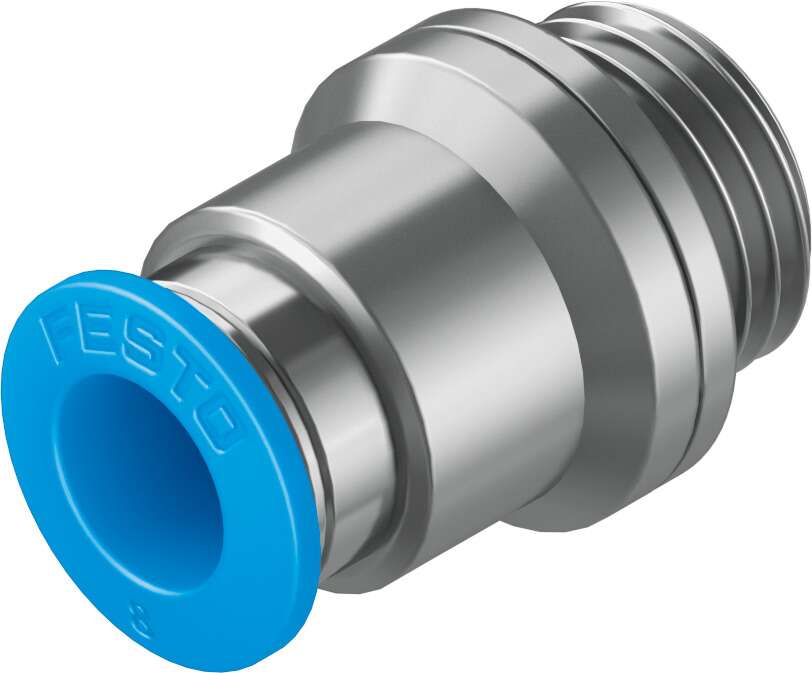

Il raccordo a innesto diritto Festo QS-G1/4-8-I (codice 186110) è progettato per collegare tubi pneumatici con diametro esterno di 8 mm a filettature maschio G1/4. Questo raccordo offre un’installazione rapida e sicura grazie al principio push-pull.

Specifiche Tecniche

• Serie: QS
• Dimensione nominale: 6,3 mm
• Tipo di tenuta sul raccordo filettato: Anello di tenuta
• Posizione di montaggio: Qualsiasi
• Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 6 bar
• Pressione di esercizio dipendente dalla temperatura: da -0,95 a 14 bar
• Temperatura ambiente: da -10 a 80 °C
• Materiale del corpo: Ottone nichelato
• Materiale dell’anello di rilascio: POM
• Materiale della guarnizione del tubo: NBR
• Materiale del segmento di serraggio del tubo: Acciaio inossidabile ad alta lega
• Colore dell’anello di rilascio: Blu
• Conformità RoHS: Sì
• Classe di resistenza alla corrosione: 1 (basso stress da corrosione)
• Coppia nominale di serraggio: 9 Nm ± 20%
• Peso del prodotto: 14 g

Caratteristiche Principali

• Installazione rapida e semplice grazie al principio push-pull.
• Elevata resistenza alla corrosione grazie al corpo in ottone nichelato.
• Adatto per applicazioni pneumatiche con pressioni fino a 14 bar e temperature fino a 80 °C.
• Compatibile con tubi di diametro esterno 8 mm.
• Possibilità di utilizzo con aria compressa secondo ISO 8573-1:2010 [7:-:-] e acqua secondo la dichiarazione del produttore.

Applicazioni

Il raccordo a innesto QS-G1/4-8-I è ideale per sistemi pneumatici in cui è richiesta una connessione affidabile e veloce tra tubi e componenti con filettature G1/4. È utilizzato in vari settori industriali, tra cui l’automazione, la robotica e l’ingegneria meccanica.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale del prodotto disponibile sul sito del produttore o presso i distributori autorizzati.
