FESTO 186292

Descrizione del Prodotto

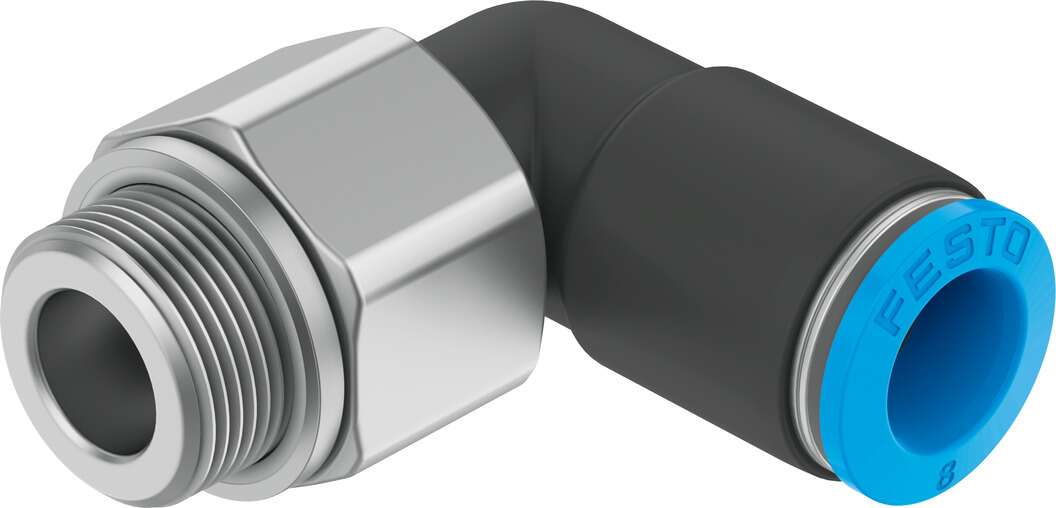

Il raccordo ad innesto rapido a L rotante FESTO QSRL-G3/8-12 (codice prodotto 186292) è progettato per connessioni pneumatiche affidabili e flessibili. La sua capacità di rotazione a 360° e il design con cuscinetto a sfera lo rendono ideale per applicazioni che richiedono movimenti dinamici e installazioni in spazi ristretti.

Specifiche Tecniche

– Dimensione: Standard
– Dimensione nominale: 7,4 mm
– Tipo di guarnizione sul raccordo filettato: Anello di tenuta
– Posizione di montaggio: Qualsiasi
– Design: Principio push-pull
– Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 6 bar
– Pressione di esercizio dipendente dalla temperatura: da -0,95 a 14 bar
– Velocità massima di rotazione: 200 giri/min
– Temperatura ambiente: da 0 a 60 °C
– Coppia di serraggio nominale: 15,5 Nm (±20%)
– Momento torcente radiale massimo: 0,025 Nm
– Peso del prodotto: 81 g
– Connessione pneumatica 1: Filettatura maschio G3/8
– Connessione pneumatica 2: Per tubi con diametro esterno di 12 mm
– Materiale dell’alloggiamento: PBT
– Materiale dell’anello di rilascio: POM
– Materiale della guarnizione del tubo: NBR
– Materiale del componente di bloccaggio del tubo: Acciaio inossidabile ad alta lega
– Resistenza alla corrosione (CRC): 1 – Bassa sollecitazione da corrosione
– Conformità RoHS: Conforme
– Colore dell’anello di rilascio: Blu

Applicazioni

Questo raccordo è adatto per sistemi pneumatici che richiedono connessioni rotanti, come linee di produzione automatizzate, sistemi di movimentazione e applicazioni in cui è necessaria una flessibilità di installazione.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da FESTO o di contattare un rappresentante autorizzato.
