FESTO 188098

Descrizione del Prodotto

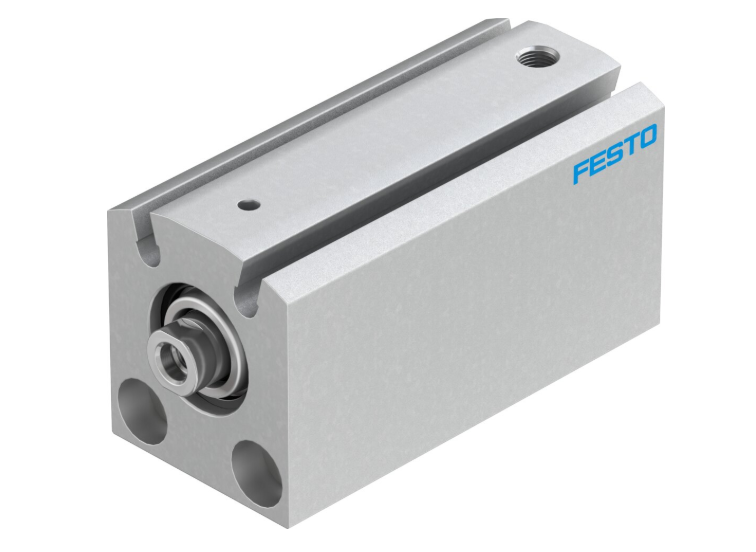

Il cilindro pneumatico a corsa breve AEVC-16-25-I-P-A di Festo è progettato per applicazioni che richiedono movimenti lineari compatti ed efficienti. Questo cilindro a semplice effetto presenta un diametro del pistone di 16 mm e una corsa di 25 mm, con un’estremità della stanga filettata internamente per una facile integrazione in vari sistemi.

Specifiche Tecniche

Diametro del pistone: 16 mm

Corsa: 25 mm

Forza teorica a 6 bar: 105 N

Forza di ritorno della molla (stanga retratta): 5 N

Smorzamento: Anelli/piastre di smorzamento elastici su entrambi i lati

Posizione di montaggio: Qualsiasi

Pressione di esercizio: 1,5 … 10 bar

Temperatura ambiente: -20 … 80 °C

Resistenza alla corrosione (CRC): 1 (bassa sollecitazione corrosiva)

Materiale del corpo: Lega di alluminio forgiato, anodizzato

Materiale della stanga del pistone: Acciaio altamente legato

Materiale delle guarnizioni: TPE-U(PU)

Connessione pneumatica: M5

Modalità di funzionamento: A semplice effetto, spinta

Rilevamento della posizione: Per sensori di prossimità

Nota sul mezzo operativo: Funzionamento lubrificato possibile (richiesto per il funzionamento continuo)

Classe di resistenza alla corrosione KBK: 1 – bassa sollecitazione corrosiva

Massa in movimento: 26 g

Peso del prodotto: 128 g

Tipo di montaggio: Con foro passante, con accessori, opzionale

Nota sui materiali: Privo di rame e PTFE

Applicazioni Tipiche

Il cilindro AEVC-16-25-I-P-A è ideale per operazioni di serraggio con corse brevi, come nei dispositivi di bloccaggio. Offre una risposta rapida all’applicazione della pressione, elevate forze di serraggio rispetto alle sue dimensioni e richiede uno spazio di montaggio minimo. Inoltre, è dotato di scanalature per sensori di posizione a contatto o senza contatto.

Documentazione Tecnica

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica ufficiale fornita da Festo.
