FESTO 188099

Descrizione del Prodotto

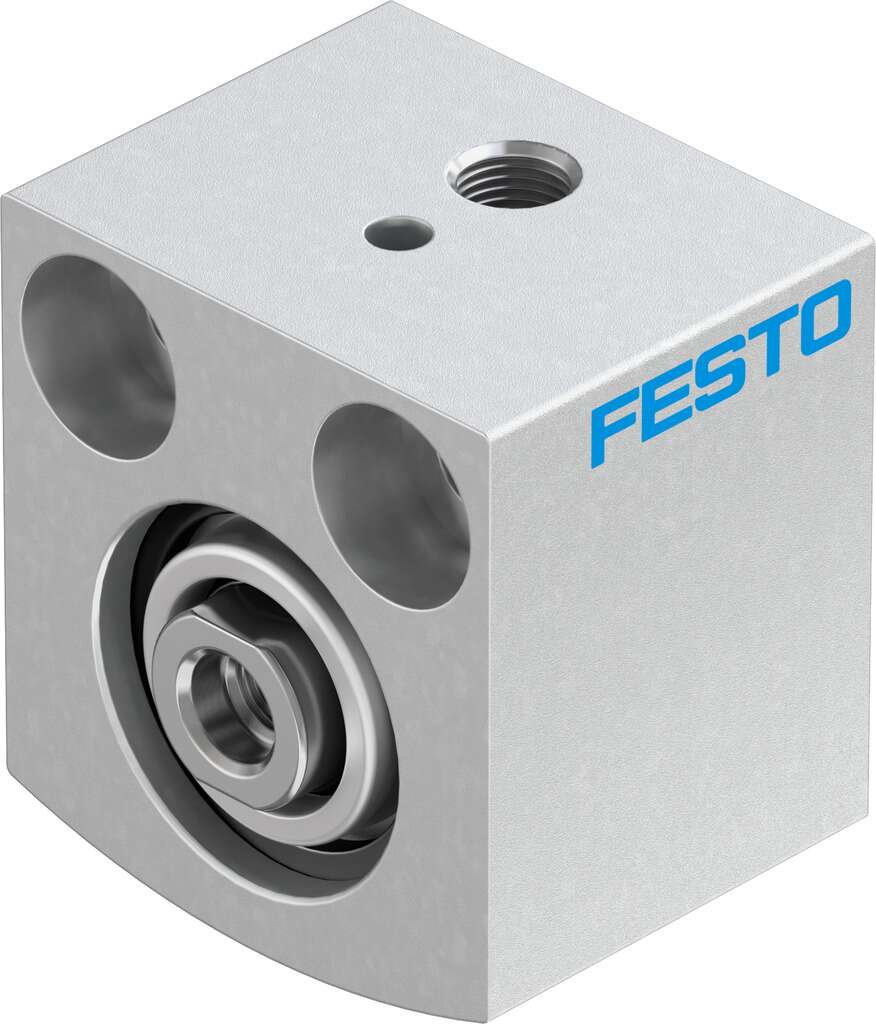

Il cilindro pneumatico a corsa breve AEVC-16-5-I-P di Festo è progettato per applicazioni che richiedono elevate forze in spazi ridotti. Questo cilindro a semplice effetto presenta un’asta con filettatura interna e ammortizzatori elastici su entrambe le estremità, garantendo un funzionamento efficiente e affidabile.

Specifiche Tecniche

Serie: AEVC

Codice Prodotto: 188099

Diametro del Pistone: 16 mm

Corsa: 5 mm

Forza Teorica alla Pressione di 6 bar: 115 N

Forza di Ritorno della Molla (pistone retratto): 5 N

Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambe le estremità

Posizione di Montaggio: Qualsiasi

Modalità di Funzionamento: A semplice effetto, spinta

Struttura: Pistone con asta

Rilevamento della Posizione: Non presente

Pressione di Esercizio: 1,5 … 10 bar

Fluido Operativo: Aria compressa conforme a ISO 8573-1:2010 [7:4:4]

Nota sul Fluido Operativo: È possibile l’uso con lubrificazione (richiesta successivamente per il funzionamento continuo)

Classe di Resistenza alla Corrosione (CRC): 1 – Basso stress da corrosione

Temperatura Ambiente: -20 … 80 °C

Massa in Movimento: 8 g

Tipo di Montaggio: Con fori passanti o con accessori

Connessione Pneumatica: M5

Materiale del Coperchio: Lega di alluminio forgiato, anodizzato

Materiale della Guarnizione: NBR, TPE-U(PU)

Materiale dell’Alloggiamento: Lega di alluminio forgiato, anodizzato

Materiale dell’Asta del Pistone: Acciaio inossidabile ad alta lega

Caratteristiche Principali

– Design compatto con lunghezza totale ridotta

– Elevate forze in dimensioni compatte

– Risposta rapida all’applicazione della pressione

– Grandi forze di serraggio rispetto alle dimensioni

– Spazio di installazione minimo

– Slot integrati per sensori di prossimità a contatto o senza contatto

– Asta con filettatura interna

– Ammortizzatori elastici su entrambe le estremità

– Assenza di rilevamento della posizione

Dimensioni

Lunghezza: 21 mm

Larghezza: 27 mm

Altezza: 25 mm

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
