FESTO 188114

Descrizione del Prodotto

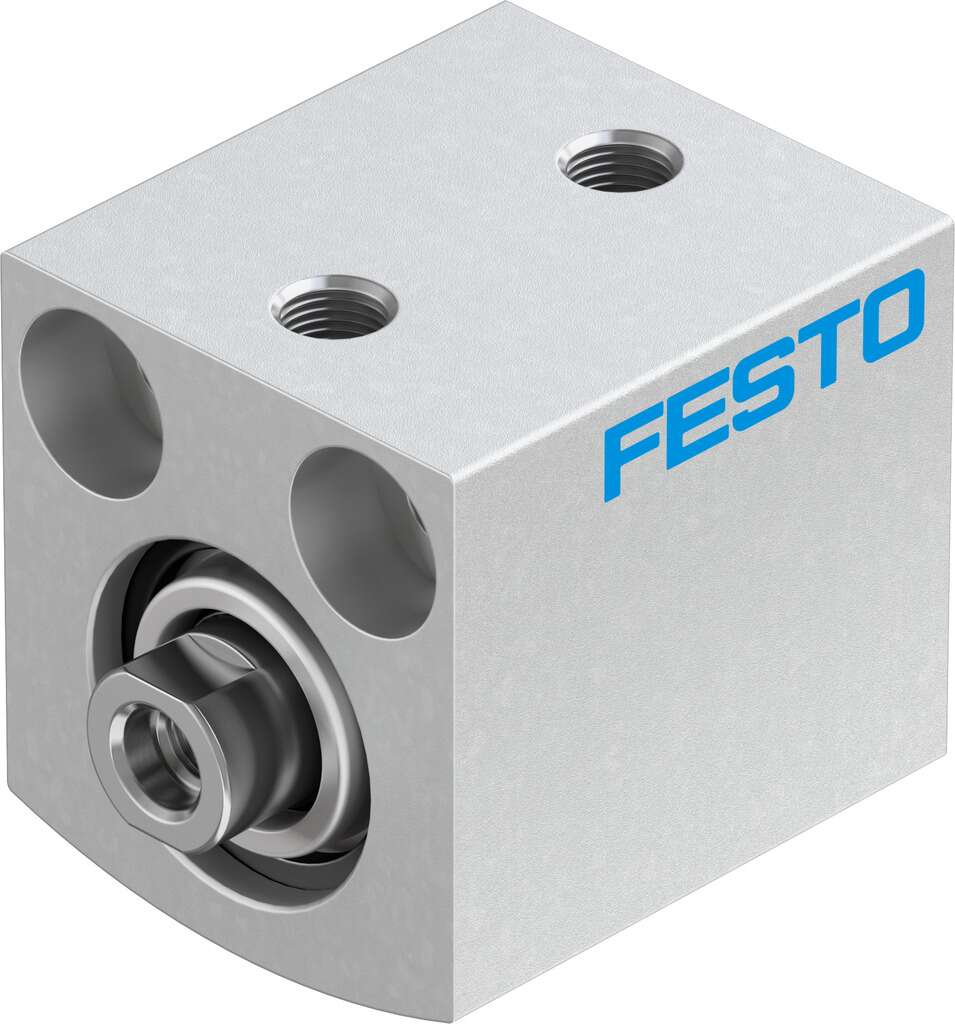

Il cilindro a corsa breve Festo ADVC-16-10-I-P è un attuatore pneumatico a doppio effetto progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua struttura compatta e alle elevate forze di serraggio rispetto alle dimensioni, è ideale per installazioni con spazio limitato. ([easternia.com](https://www.easternia.com/festo-188114?utm_source=openai))

Specifiche Tecniche

• Serie: ADVC
• Diametro del cilindro: 16 mm
• Corsa: 10 mm
• Forza teorica a 6 bar: 121 N in avanzamento, 90 N in ritorno
• Tipo di ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambe le estremità
• Posizione di montaggio: Qualsiasi
• Modalità di funzionamento: Doppio effetto
• Pressione di esercizio: 1 … 10 bar
• Temperatura ambiente: -20 … 80 °C
• Materiale del corpo: Lega di alluminio forgiato, anodizzato
• Materiale dell’asta del pistone: Acciaio legato ad alta resistenza
• Connessione pneumatica: M5
• Filettatura dell’asta del pistone: Filettatura interna M6
• Rilevamento della posizione: Non previsto
• Classe di resistenza alla corrosione: 1 – Basso stress da corrosione
• Carico massimo in movimento: 13 g
• Dimensioni (L x P x A): 28 mm x 27 mm x 25 mm
• Peso: 0,049 kg

Caratteristiche Principali

• Design compatto con lunghezza totale molto ridotta
• Elevate forze in dimensioni compatte
• Risposta rapida con pressione applicata
• Grandi forze di serraggio rispetto alle dimensioni
• Spazio di installazione minimo
• Slot integrati per sensori di prossimità a contatto o senza contatto
• Senza rilevamento della posizione
• Estremità dell’asta del pistone con filettatura interna
• Ammortizzazione flessibile con anelli/piastre su entrambe le estremità

Applicazioni Tipiche

Il cilindro a corsa breve ADVC-16-10-I-P è adatto per applicazioni in cui è necessario ottenere elevate forze di serraggio in spazi ristretti, come nel settore dell’automazione industriale, assemblaggi meccanici e sistemi di movimentazione. ([easternia.com](https://www.easternia.com/festo-188114?utm_source=openai))

Documentazione Tecnica

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica disponibile sul sito ufficiale di Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
