FESTO 188173

Ecco la scheda tecnica del prodotto FESTO 188173:

Descrizione del prodotto

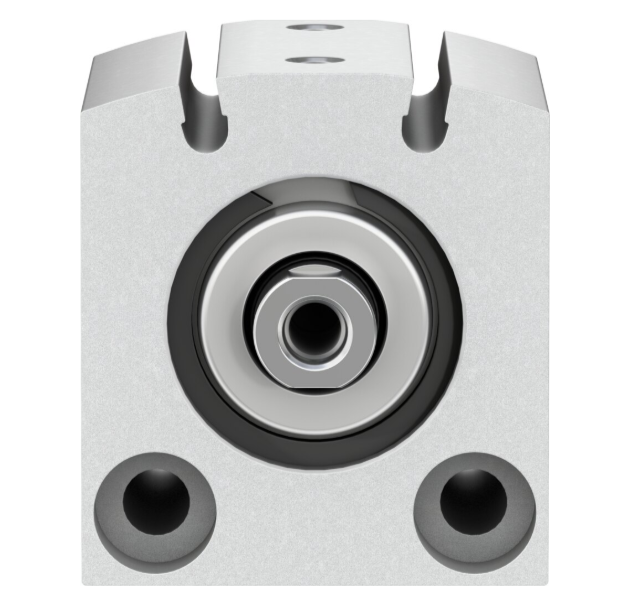

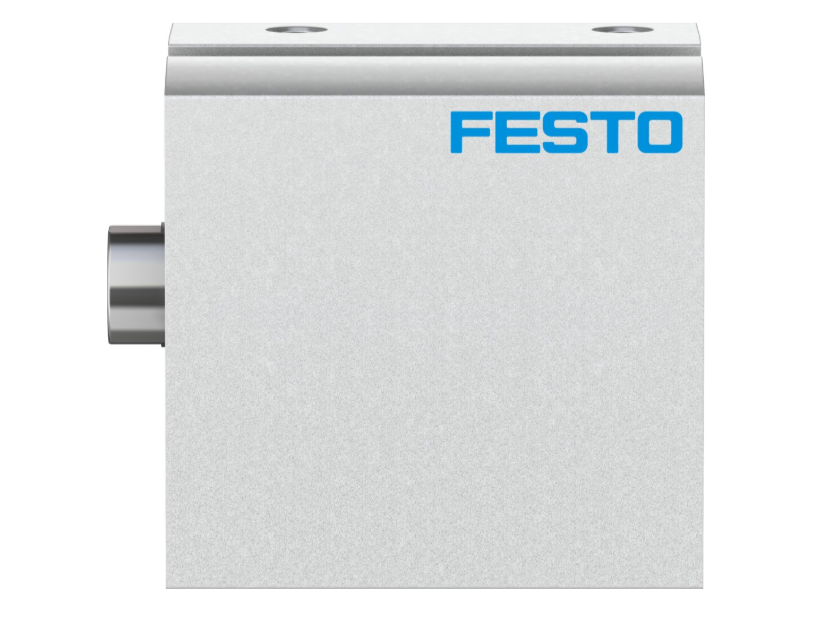

Il FESTO 188173 è un cilindro a corsa breve, modello ADVC-25-10-IPA, progettato per applicazioni pneumatiche che richiedono movimenti lineari compatti ed efficienti.

Specifiche Tecniche

– **Diametro del pistone:** 25 mm

– **Corsa:** 10 mm

– **Tipo di ammortizzazione:** Anelli/piastre di ammortizzazione elastici su entrambi i lati

– **Modalità di funzionamento:** Doppio effetto

– **Rilevamento della posizione:** Per sensore di prossimità

– **Pressione di esercizio:** 1 … 10 bar

– **Temperatura ambiente:** -20 … 80 °C

– **Forza teorica alla corsa di avanzamento a 6 bar:** 295 N

– **Forza teorica alla corsa di ritorno a 6 bar:** 247 N

– **Peso del prodotto:** 160 g

– **Connessione pneumatica:** M5

– **Materiale del corpo:** Lega di alluminio anodizzato

– **Materiale della guarnizione:** TPE-U(PU)

– **Materiale dell’asta del pistone:** Acciaio ad alta lega

– **Posizione di montaggio:** A scelta

– **Resistenza alla corrosione (CRC):** 1 – Bassa sollecitazione da corrosione

Caratteristiche principali

– **Design compatto:** Ideale per spazi ristretti grazie alla sua corsa breve.

– **Doppio effetto:** Permette movimenti di avanzamento e ritorno controllati.

– **Ammortizzazione elastica:** Riduce l’impatto e l’usura durante il funzionamento.

– **Compatibilità con sensori di prossimità:** Facilita il monitoraggio della posizione del pistone.

– **Materiali di alta qualità:** Assicurano durata e resistenza alla corrosione.

Applicazioni Tipiche

Il cilindro ADVC-25-10-IPA è utilizzato in sistemi pneumatici per operazioni di spinta, sollevamento o posizionamento in settori come l’automazione industriale, l’assemblaggio e la manipolazione di materiali.

Nota

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da FESTO.
