FESTO 188193

Descrizione del prodotto

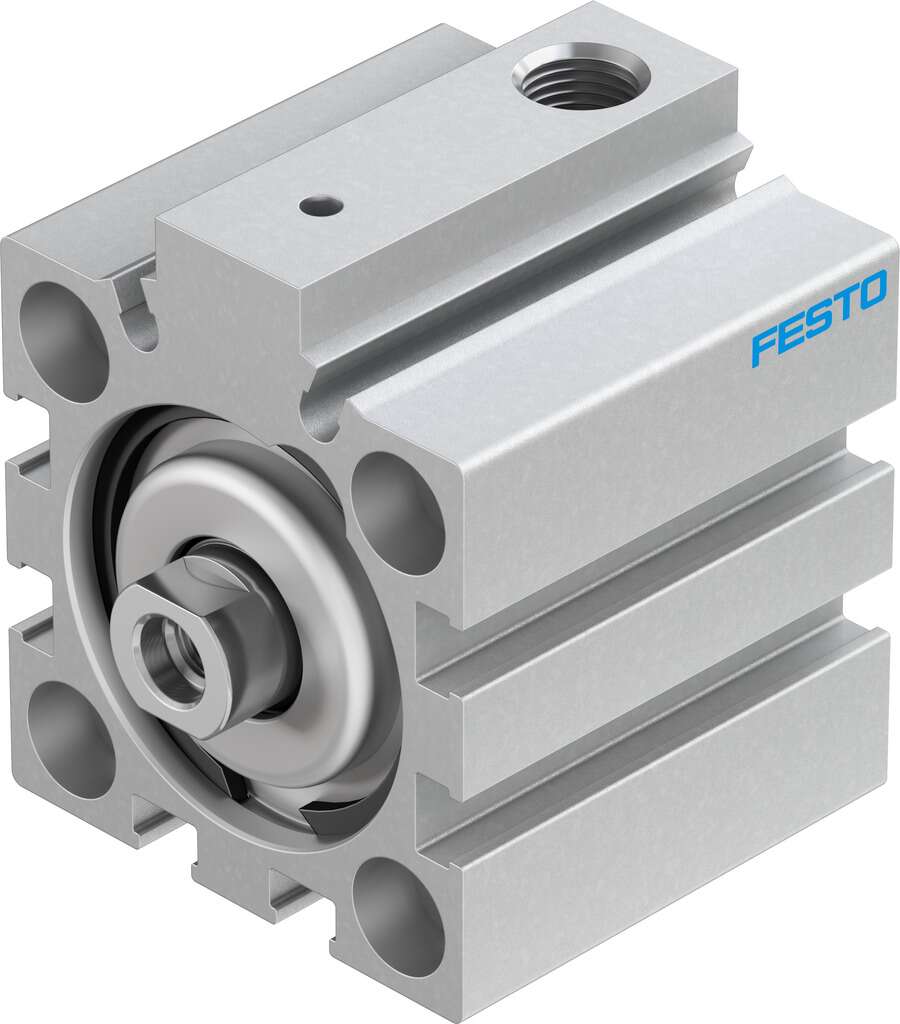

Il cilindro a corsa breve AEVC-32-10-I-P-A di Festo, codice prodotto 188193, è un attuatore pneumatico compatto progettato per applicazioni che richiedono movimenti lineari precisi in spazi ristretti. Questo cilindro è adatto per il rilevamento di posizione tramite sensori di prossimità e presenta una filettatura interna sull’estremità dello stelo del pistone.

Specifiche tecniche

– Diametro del pistone: 32 mm
– Corsa: 10 mm
– Forza di ritorno della molla con stelo retratto: 22 N
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Principio di funzionamento: Spinta, a semplice effetto
– Configurazione costruttiva: Pistone, stelo del pistone
– Rilevamento della posizione: Per sensore di prossimità
– Pressione di esercizio: Da 1 a 10 bar
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di pilotaggio: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 1 – Basso stress da corrosione
– Temperatura ambiente: Da -20 a 80 °C
– Forza teorica a 6 bar, corsa in avanzamento: 450 N
– Massa in movimento: 54 g
– Tipo di fissaggio: Con fori passanti, con accessori, opzionale
– Connessione pneumatica: G1/8
– Informazioni sui materiali: Privo di rame e PTFE
– Materiale del coperchio: Lega di alluminio forgiato, anodizzato
– Materiale delle guarnizioni: TPE-U(PU)
– Materiale dell’alloggiamento: Lega di alluminio forgiato, anodizzato
– Materiale dello stelo del pistone: Acciaio altolegato
– Conformità agli standard: ISO 6431, VDMA 24562, schema di foratura

Informazioni aggiuntive

– Codice prodotto: 188193
– Codice produttore: AEVC-32-10-I-P-A
– EAN: 4052568077785
– Peso del prodotto: 189 g
– Codice HS: 84123100

Documentazione

Per ulteriori dettagli tecnici e informazioni sul prodotto, si consiglia di consultare la documentazione ufficiale fornita da Festo.
