FESTO 188205

Descrizione del prodotto

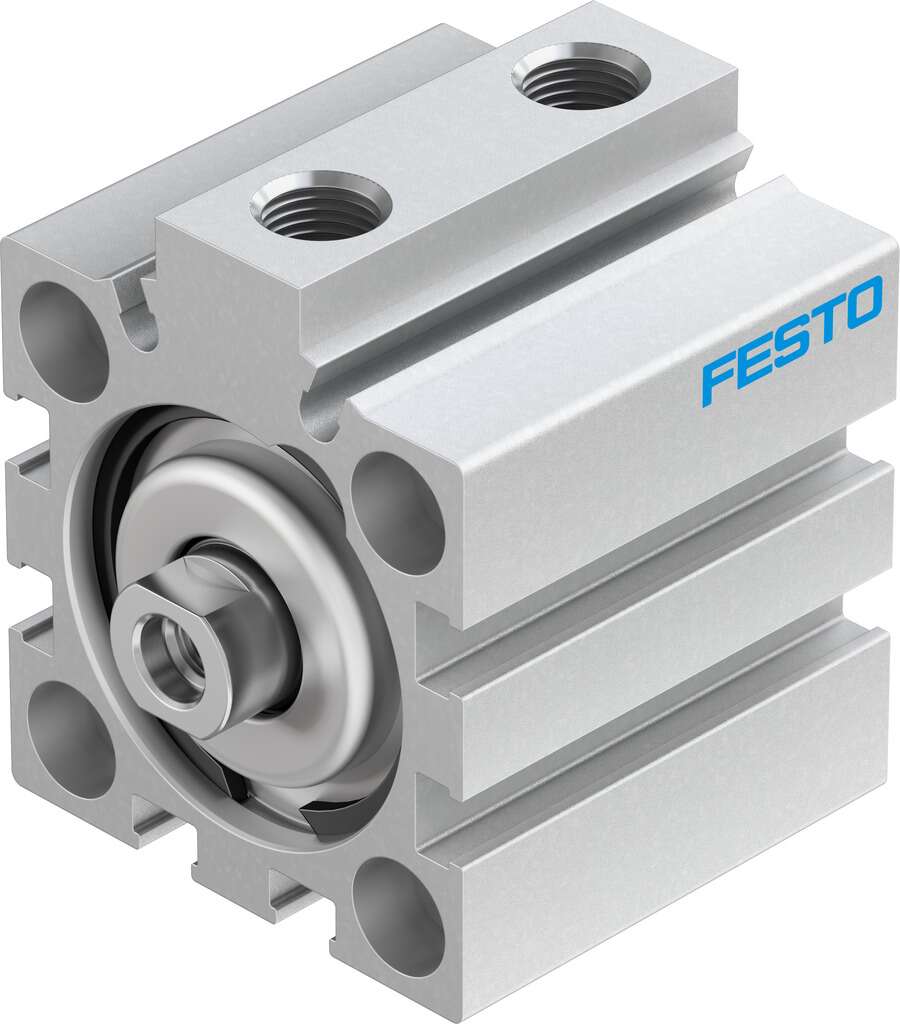

Il cilindro pneumatico a corsa breve ADVC-32-10-I-P-A di Festo è progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua costruzione compatta e alla capacità di risposta rapida alla pressione applicata, è ideale per operazioni che necessitano di movimenti precisi e rapidi.

Specifiche tecniche

Codice prodotto: 188205

Tipo: ADVC-32-10-I-P-A

Diametro pistone: 32 mm

Corsa: 10 mm

Tipo di funzionamento: Doppio effetto

Pressione di esercizio: 1 – 10 bar

Temperatura ambiente: -20 °C … 80 °C

Forza teorica a 6 bar, avanzamento: 483 N

Forza teorica a 6 bar, rientro: 415 N

Connessione pneumatica: G1/8

Materiale del corpo: Lega di alluminio forgiato, anodizzato

Materiale dell’asta del pistone: Acciaio legato ad alta resistenza

Materiale delle guarnizioni: TPE-U(PU)

Ammortizzazione: Anelli/pad elastici su entrambe le estremità

Posizione di montaggio: Qualsiasi

Rilevamento della posizione: Per sensore di prossimità

Classe di resistenza alla corrosione (CRC): 1 – Basso stress da corrosione

Massa in movimento: 55 g

Peso del prodotto: 340 g

Tipo di montaggio: Con foro passante o con accessori opzionali

Nota sui materiali: Privo di rame e PTFE

Caratteristiche principali

– Lunghezza complessiva molto ridotta

– Elevate forze in dimensioni compatte

– Risposta rapida alla pressione applicata

– Grandi forze di serraggio rispetto alle dimensioni

– Spazio di installazione minimo

– Slot integrati per sensori di prossimità a contatto o senza contatto

Applicazioni

Il cilindro ADVC-32-10-I-P-A è adatto per applicazioni in cui è necessario un movimento lineare preciso in spazi ristretti, come nel settore dell’automazione industriale, assemblaggio e manipolazione di componenti.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
