FESTO 188209

Descrizione del Prodotto

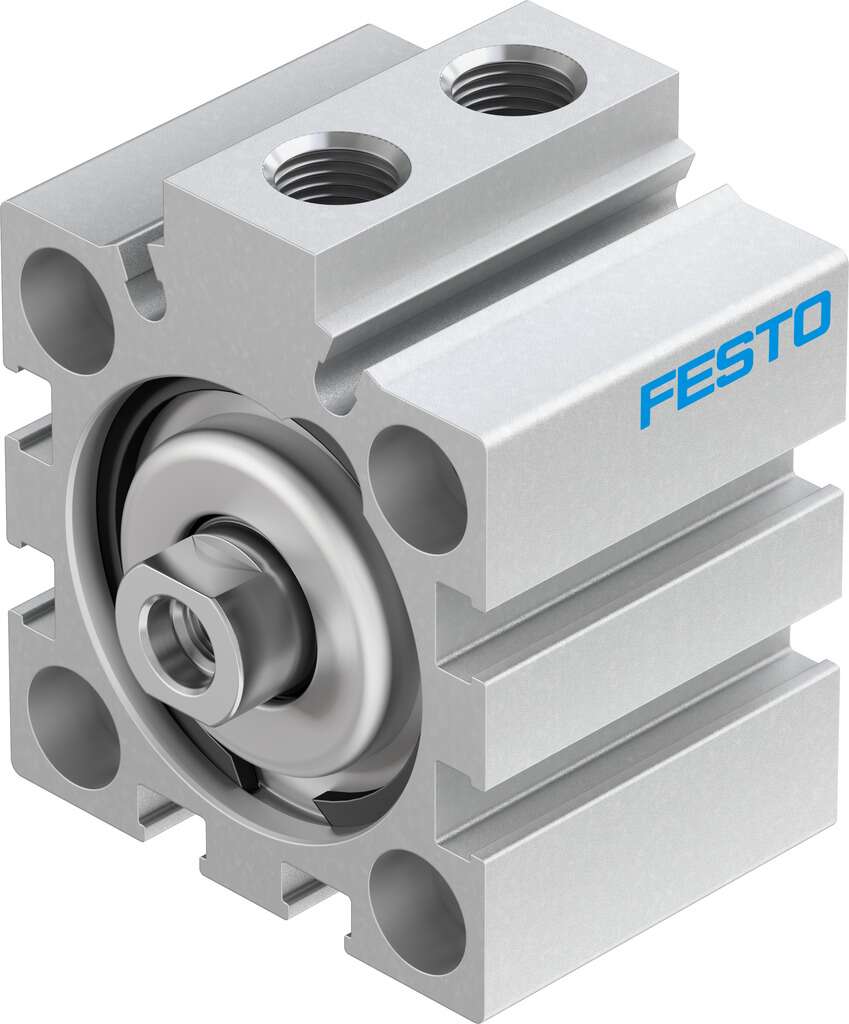

Il cilindro a corsa breve Festo ADVC-32-5-I-P (codice prodotto 188209) è progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua costruzione compatta e alla doppia azione, offre una risposta rapida e una forza di serraggio significativa rispetto alle sue dimensioni.

Caratteristiche Tecniche

– Serie: ADVC
– Diametro del cilindro: 32 mm
– Corsa: 5 mm
– Forza massima di avanzamento: 483 N
– Forza massima di ritorno: 415 N
– Azione del cilindro: Doppia azione
– Carico massimo in movimento: 46 g
– Connessione pneumatica: G1/8
– Diametro dell’asta: M10
– Filettatura dell’asta: M10 x 1,25
– Pressione di esercizio: da 1 a 10 bar
– Temperatura di esercizio: da -20°C a +80°C
– Tipo di ammortizzazione: P (anelli/piastre di ammortizzazione flessibili su entrambe le estremità)
– Tipo di montaggio: Fori passanti
– Materiale del corpo: Lega di alluminio forgiato, anodizzato
– Materiale dell’asta del pistone: Acciaio legato ad alta resistenza
– Dimensioni: 40 mm (L) x 52 mm (P) x 45 mm (A)

Caratteristiche Principali

– Lunghezza complessiva molto ridotta
– Elevate forze in dimensioni compatte
– Risposta rapida con pressione applicata
– Grandi forze di serraggio rispetto alle dimensioni
– Spazio di installazione minimo
– Slot integrati per sensori di prossimità a contatto o senza contatto
– Senza rilevamento di posizione
– I: Filettatura interna
– P: Ammortizzazione flessibile su entrambe le estremità
– Nessun rilevamento di posizione

Documentazione

– Catalogo
– Scheda tecnica

Note

Le immagini potrebbero non rappresentare esattamente l’articolo; si prega di fare riferimento alle specifiche del prodotto per dettagli accurati.
