FESTO 188210

Descrizione del Prodotto

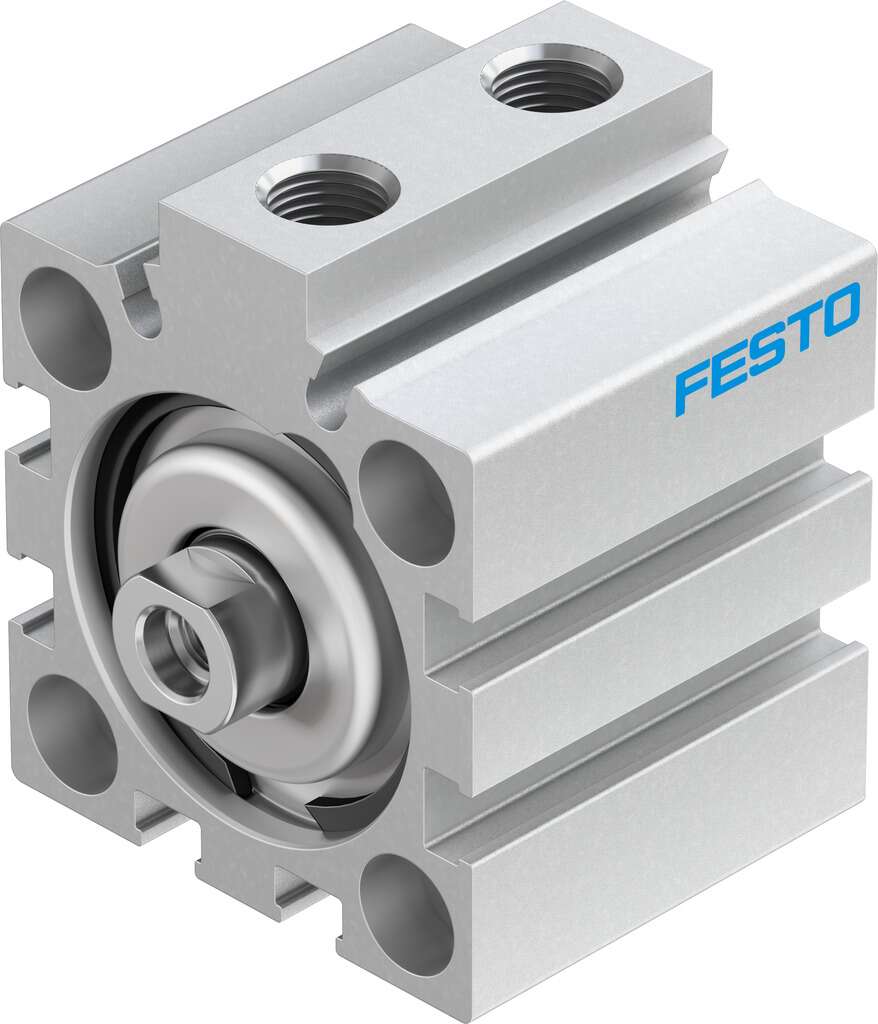

Il cilindro pneumatico a corsa breve Festo ADVC-32-10-I-P è progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua costruzione compatta e alla rapidità di risposta, è ideale per operazioni di serraggio e movimentazione in ambienti industriali.

Specifiche Tecniche

– Serie: ADVC
– Diametro del pistone: 32 mm
– Corsa: 10 mm
– Filettatura dell’asta del pistone: Filettatura interna (I)
– Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati (P)
– Rilevamento della posizione: Non presente
– Tipo di montaggio: Con foro passante o con accessori
– Materiale del coperchio: Lega di alluminio forgiato, anodizzato
– Materiale dell’alloggiamento: Lega di alluminio forgiato, anodizzato
– Materiale dell’asta del pistone: Acciaio ad alta lega
– Materiale delle guarnizioni: NBR, TPE-U(PU)
– Basato sulla norma: ISO 6431, schema fori VDMA 24562
– Posizione di montaggio: A scelta
– Design: Pistone, asta del pistone
– Simbolo: 991,227
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Classe di resistenza alla corrosione (CRC): 1 – Basso stress da corrosione
– Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di avanzamento: 483 N
– Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno: 415 N
– Massa in movimento: 51 g
– Peso del prodotto: 175 g
– Connessione pneumatica: G1/8
– Pressione di esercizio: 1 bar … 10 bar
– Nota sul fluido operativo e pilota: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre necessario)
– Temperatura ambiente: -20 °C … 80 °C

Caratteristiche Principali

– Design Compatto: Lunghezza totale molto ridotta, ideale per spazi ristretti.
– Elevate Forze: Forze di serraggio elevate rispetto alle dimensioni compatte.
– Risposta Rapida: Risposta immediata con l’applicazione della pressione.
– Installazione Flessibile: Posizione di montaggio opzionale con foro passante o accessori.
– Materiali di Alta Qualità: Costruzione in lega di alluminio anodizzato e acciaio ad alta lega per una lunga durata.
– Ammortizzazione Efficace: Anelli/piastre di ammortizzazione elastici su entrambi i lati per un funzionamento silenzioso e senza vibrazioni.

Applicazioni Tipiche

– Serraggio: Operazioni di serraggio in processi di assemblaggio.
– Movimentazione: Sistemi di movimentazione e trasporto in linee di produzione.
– Automazione: Applicazioni in sistemi automatizzati dove lo spazio è limitato.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica ufficiale di Festo.
