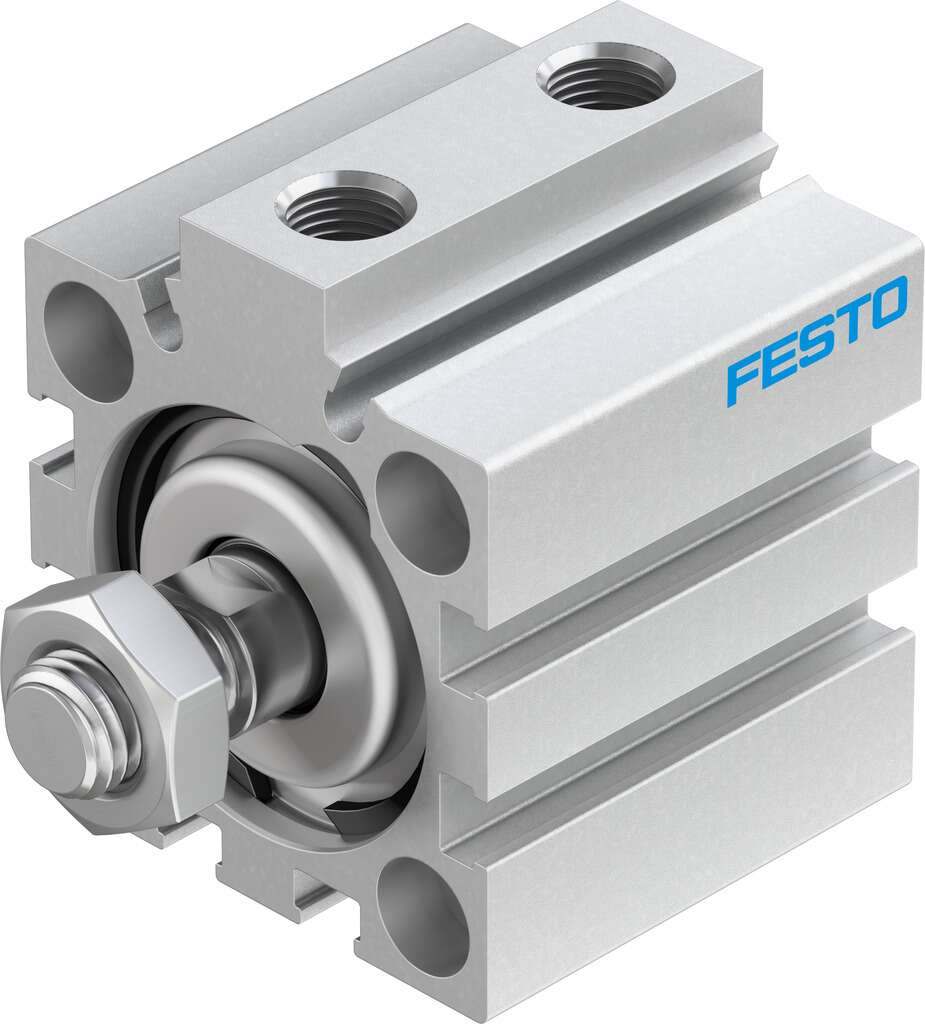

FESTO 188215

Descrizione del Prodotto

Il cilindro a corsa breve Festo ADVC-32-10-A-P-A (codice prodotto 188215) è un attuatore pneumatico a doppio effetto progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua costruzione compatta e alle elevate forze di serraggio, è ideale per applicazioni con spazi di installazione limitati.

Specifiche Tecniche

– Serie: ADVC
– Diametro del pistone: 32 mm
– Corsa: 10 mm
– Forza teorica a 6 bar (0,6 MPa): 483 N in avanzamento, 415 N in ritorno
– Tipo di funzionamento: Doppio effetto
– Filettatura stelo: Filettatura maschio M10 x 1,25
– Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati
– Rilevamento della posizione: Per sensore di prossimità
– Pressione di esercizio: 1 – 10 bar
– Temperatura ambiente: -20 °C … 80 °C
– Connessione pneumatica: G1/8
– Materiale del corpo: Lega di alluminio forgiato, anodizzato
– Materiale dello stelo del pistone: Acciaio ad alta lega
– Materiale delle guarnizioni: TPE-U(PU)
– Posizione di montaggio: Qualsiasi
– Tipo di montaggio: Con foro passante o con accessori
– Resistenza alla corrosione (CRC): 1 – Bassa sollecitazione alla corrosione
– Massa in movimento: 55 g
– Peso del prodotto: 201 g

Caratteristiche Principali

– Design Compatto: Lunghezza totale molto ridotta, ideale per spazi di installazione limitati.
– Elevate Forze di Serraggio: Fornisce elevate forze di serraggio rispetto alle sue dimensioni compatte.
– Risposta Rapida: Risposta rapida con l’applicazione della pressione.
– Rilevamento della Posizione: Slot integrati per sensori di prossimità, consentendo il rilevamento della posizione a contatto o senza contatto.
– Flessibilità di Montaggio: Può essere montato in qualsiasi posizione utilizzando fori passanti o accessori.

Applicazioni Tipiche

– Automazione Industriale: Utilizzato in sistemi di assemblaggio automatizzati per operazioni di pressatura, bloccaggio e posizionamento.
– Industria Elettronica: Adatto per operazioni di manipolazione e assemblaggio di componenti elettronici.
– Macchine per l’Imballaggio: Impiegato in macchine per l’imballaggio per operazioni di sigillatura e taglio.
– Robotica: Integrato in sistemi robotici per movimenti precisi e compatti.

Note

Per garantire prestazioni ottimali e una lunga durata, si consiglia di utilizzare aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. L’operazione lubrificata è possibile, ma una volta avviata, sarà sempre necessaria.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica ufficiale fornita da Festo.
