FESTO 188221

Descrizione del Prodotto

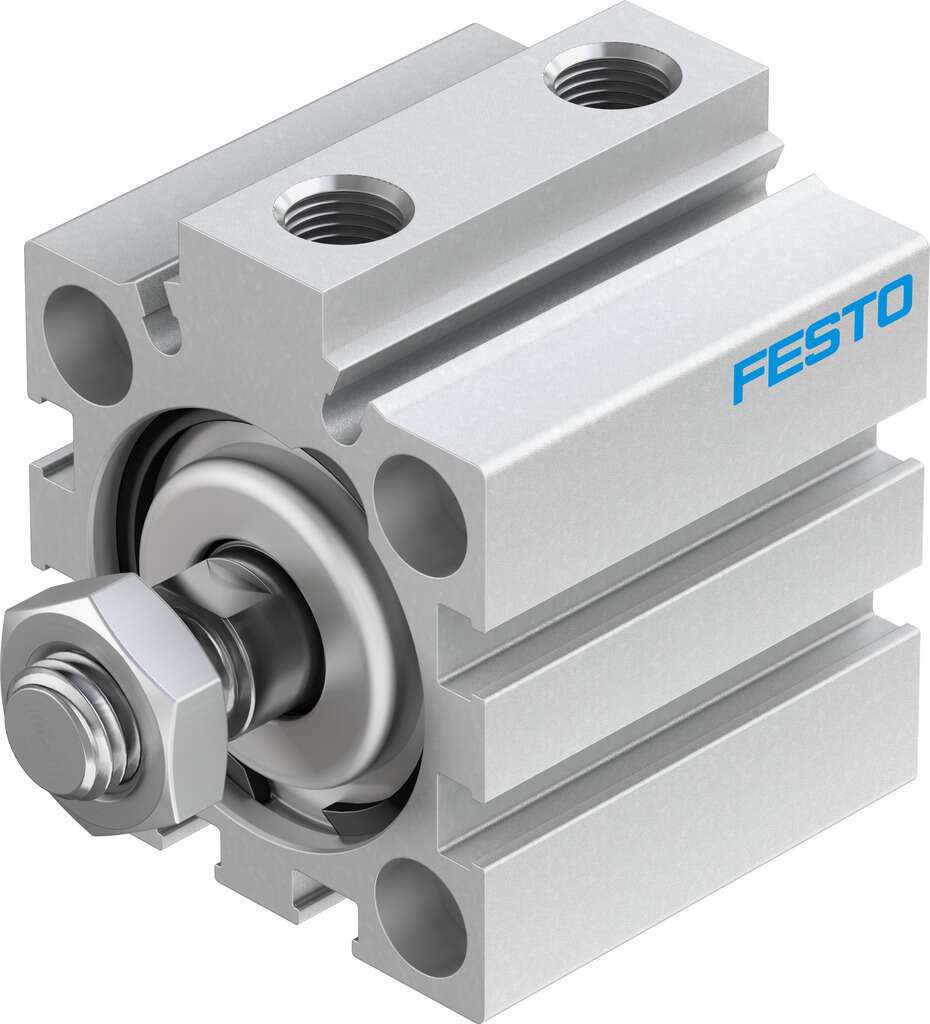

Il cilindro a corsa breve Festo ADVC-32-15-A-P (codice prodotto 188221) è un attuatore pneumatico a doppio effetto progettato per applicazioni che richiedono movimenti lineari compatti ed efficienti. Con un diametro del pistone di 32 mm e una corsa di 15 mm, offre elevate forze di spinta e trazione in un design compatto.

Specifiche Tecniche

Serie: ADVC

Diametro del pistone: 32 mm

Corsa: 15 mm

Tipo di montaggio: Con foro passante o con accessori

Materiale del coperchio: Lega di alluminio forgiato, anodizzato

Materiale del corpo: Lega di alluminio forgiato, anodizzato

Posizione di montaggio: A scelta

Design: Pistone con stelo

Simbolo: 991,227

Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Classe di resistenza alla corrosione (CRC): 1 – Basso stress da corrosione

Forza teorica a 0,6 MPa (6 bar), corsa di ritorno: 415 N

Massa in movimento: 56 g

Connessione pneumatica: G1/8

Materiale delle guarnizioni: NBR, TPE-U(PU)

Materiale dello stelo del pistone: Acciaio ad alta lega

Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati

Modalità di funzionamento: Doppio effetto

Rilevamento della posizione: Non presente

Pressione di esercizio: 1 bar … 10 bar

Nota sul fluido operativo e pilota: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre necessario)

Temperatura ambiente: -20 °C … 80 °C

Forza teorica a 0,6 MPa (6 bar), corsa di avanzamento: 483 N

Peso del prodotto: 210 g

Caratteristiche Principali

– Design compatto per applicazioni con spazio limitato.

– Elevate forze di spinta e trazione rispetto alle dimensioni.

– Anelli/piastre di ammortizzazione elastici su entrambi i lati per un funzionamento silenzioso e senza urti.

– Materiali di alta qualità per una lunga durata e resistenza alla corrosione.

Applicazioni Tipiche

Il cilindro a corsa breve ADVC-32-15-A-P è ideale per applicazioni in cui lo spazio è limitato e sono richiesti movimenti lineari precisi, come nel settore dell’automazione industriale, assemblaggio, manipolazione e altre applicazioni pneumatiche.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Festo.
