Descrizione del Prodotto

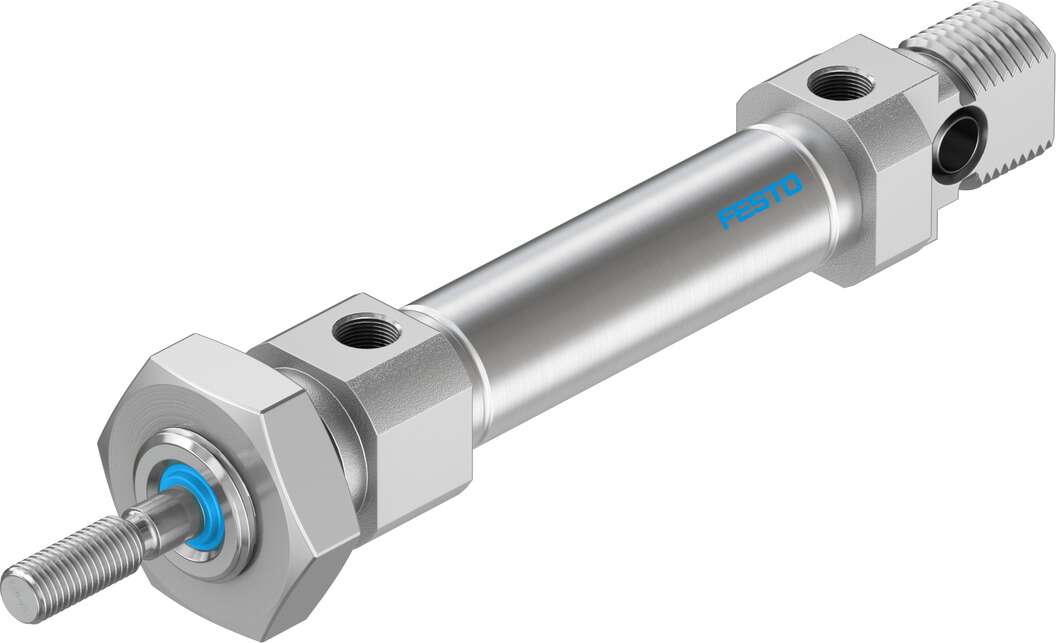

Il cilindro pneumatico DSNU-10-15-P-A di Festo è un attuatore a doppio effetto conforme alla norma ISO 6432, progettato per applicazioni industriali che richiedono precisione e affidabilità. Con un diametro del pistone di 10 mm e una corsa di 15 mm, offre una forza teorica di 47,1 N in avanzamento e 39,6 N in ritorno a 6 bar di pressione.
Specifiche Tecniche
Serie: DSNU
Diametro del pistone: 10 mm
Corsa: 15 mm
Filettatura stelo pistone: M4
Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
Posizione di montaggio: Qualsiasi
Conformità agli standard: CETOP RP 52 P, ISO 6432
Estremità stelo pistone: Filettatura maschio
Progettazione: Pistone, stelo pistone, tubo cilindro
Rilevamento posizione: Per sensore di prossimità
Varianti: Stelo pistone su un lato
Pressione di esercizio: 1,5 bar … 10 bar
Principio di funzionamento: Doppio effetto
Classificazione marittima: Vedere certificato
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul fluido operativo e di pilotaggio: Funzionamento con lubrificazione possibile (richiesto per ulteriori operazioni)
Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
Temperatura ambiente: -20 °C … 80 °C
Energia d’impatto nelle posizioni finali: 0,05 J
Forza teorica a 6 bar, corsa di ritorno: 39,6 N
Massa mobile a 0 mm di corsa: 8,5 g
Peso base a 0 mm di corsa: 37,3 g
Aggiunta di massa mobile per 10 mm di corsa: 1 g
Aggiunta di peso per 10 mm di corsa: 2,7 g
Tipo di montaggio: Con accessori
Connessione pneumatica: M5
Informazioni sui materiali: Conforme RoHS
Materiale del coperchio: Lega di alluminio forgiato, anodizzato incolore
Materiale delle guarnizioni: NBR, TPE-U(PU)
Materiale dello stelo pistone: Acciaio inossidabile ad alta lega
Materiale del tubo cilindro: Acciaio inossidabile ad alta lega
Caratteristiche Principali
– Prestazioni di scorrimento eccellenti e lunga durata.
– Ammortizzazione pneumatica autoregolante che si adatta in modo ottimale ai cambiamenti di carico e velocità.
– Dotato di anelli/placche di ammortizzazione elastici su entrambi i lati.
– Rilevamento della posizione tramite sensore di prossimità.
Documentazione
Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile al seguente link: Scheda Tecnica Festo 1908251
