FESTO 1908319

Descrizione del Prodotto

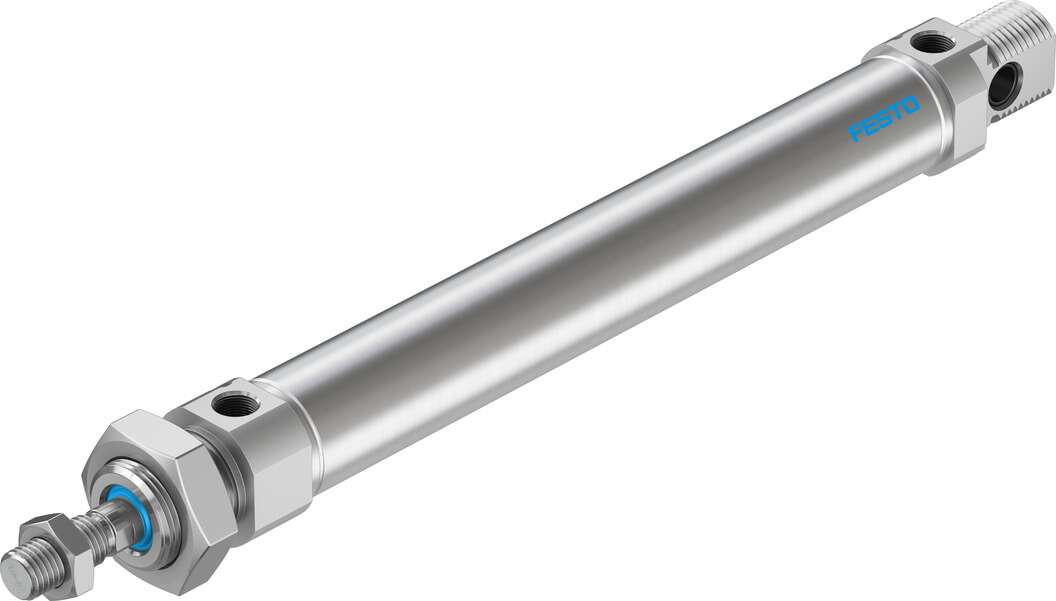

Il cilindro pneumatico Festo DSNU-25-150-PPV-A è un attuatore a doppio effetto conforme alla norma ISO 6432, progettato per applicazioni industriali che richiedono precisione e affidabilità. Dotato di ammortizzazione pneumatica regolabile su entrambe le estremità, offre un funzionamento fluido e una lunga durata operativa.

Specifiche Tecniche

• Diametro del pistone: 25 mm
• Corsa: 150 mm
• Filettatura stelo pistone: M10x1,25
• Ammortizzazione: PPV: ammortizzazione pneumatica regolabile su entrambe le estremità
• Posizione di montaggio: qualsiasi
• Conformità alle norme: CETOP RP 52 P, ISO 6432
• Estremità stelo pistone: filettatura maschio
• Struttura costruttiva: pistone, stelo pistone, tubo cilindro
• Rilevamento posizione: per sensore di prossimità
• Varianti: stelo pistone su un solo lato
• Pressione di esercizio: da 1 a 10 bar
• Funzionamento: doppio effetto
• Classificazione marittima: vedere certificato
• Fluido operativo: aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Nota sul fluido operativo e di comando: funzionamento lubrificato possibile (richiesto per operazioni successive)
• Classe di resistenza alla corrosione KBK: 2 – sollecitazione alla corrosione moderata
• Temperatura ambiente: da -20 a 80 °C
• Energia d’impatto nelle posizioni finali: 0,30 J
• Forza teorica a 6 bar, corsa di ritorno: 247,4 N
• Peso base a 0 mm di corsa: 238 g
• Aumento massa mobile per 10 mm di corsa: 6 g
• Tipo di fissaggio: con accessori
• Connessione pneumatica: G1/8
• Informazioni sui materiali: conforme RoHS
• Materiale coperchio: lega di alluminio forgiato, anodizzato incolore
• Materiale guarnizioni: NBR, TPE-U(PU)
• Materiale stelo pistone: acciaio inossidabile ad alta lega
• Materiale tubo cilindro: acciaio inossidabile ad alta lega
• Forza teorica a 6 bar, corsa di avanzamento: 294,5 N
• Massa mobile a 0 mm di corsa: 71 g
• Aumento peso per 10 mm di corsa: 11 g
• Lunghezza ammortizzazione: 17 mm

Caratteristiche Principali

• Conforme alla norma ISO 6432, garantendo dimensioni di montaggio standardizzate
• Stelo pistone in acciaio inossidabile con filettatura maschio
• Ammortizzazione pneumatica regolabile su entrambe le estremità per un assorbimento ottimale dell’energia
• Possibilità di montaggio in qualsiasi posizione
• Adatto per sensori di prossimità per il rilevamento della posizione

Applicazioni Tipiche

Il cilindro DSNU-25-150-PPV-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione materiali.

Accessori Consigliati

• Supporti di montaggio
• Giunti di collegamento
• Sensori di prossimità

Documentazione

Per ulteriori dettagli tecnici e istruzioni di montaggio, consultare la documentazione ufficiale fornita da Festo.
