FESTO 1922617

Descrizione del Prodotto

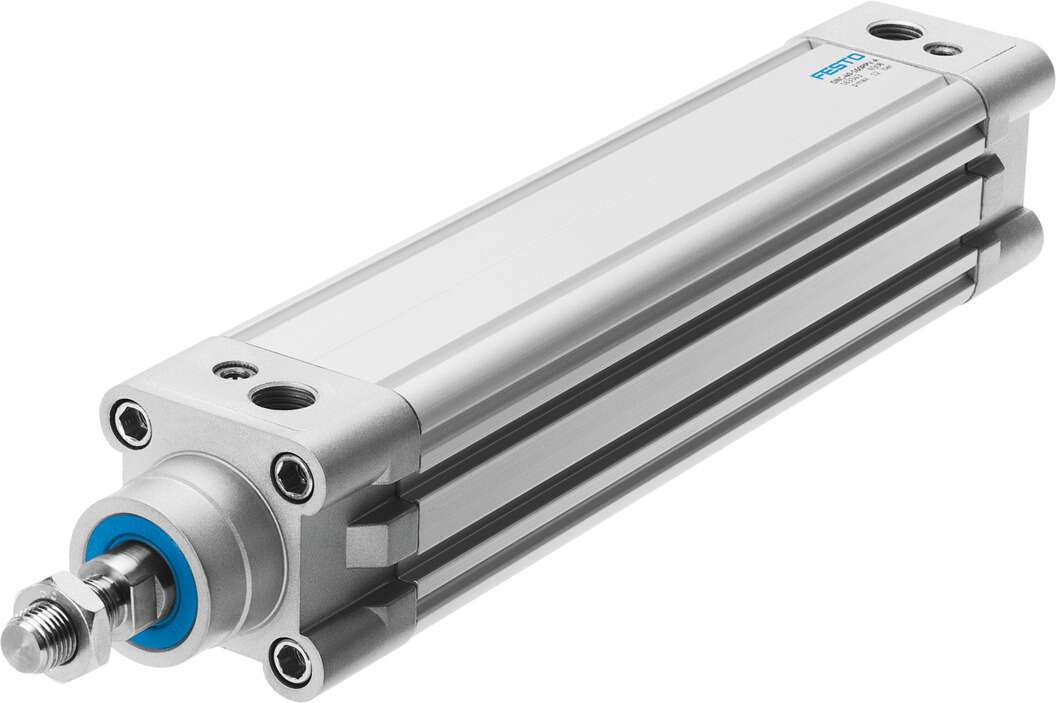

Il cilindro a norma DNC-32-20-PPV-A di Festo è un attuatore pneumatico a doppio effetto, progettato secondo lo standard ISO 15552. È ideale per applicazioni che richiedono precisione e affidabilità.

Specifiche Tecniche

• Diametro del pistone: 32 mm
• Corsa: 20 mm
• Filettatura dello stelo del pistone: M10x1,25
• Ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità (PPV)
• Posizione di montaggio: Qualsiasi
• Pressione di esercizio: 0,6 bar … 12 bar
• Forza teorica a 6 bar, avanzamento: 483 N
• Forza teorica a 6 bar, ritorno: 415 N
• Temperatura ambiente: -20 °C … 80 °C
• Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
• Materiale del corpo del cilindro: Lega di alluminio forgiato, anodizzato liscio
• Materiale dello stelo del pistone: Acciaio legato di alta qualità
• Materiale delle guarnizioni: TPE-U(PU)
• Connessione pneumatica: G1/8
• Conformità RoHS: Conforme

Caratteristiche Principali

• Design: Pistone con stelo e corpo profilato
• Rilevamento della posizione: Per sensore di prossimità
• Varianti: Stelo del pistone su un’estremità
• Montaggio: Con filettatura interna o con accessori
• Simbolo: 00991235
• Energia d’impatto nelle posizioni finali: 0,1 J
• Massi in movimento a 0 mm di corsa: 162 g
• Peso base con 0 mm di corsa: 517 g
• Peso aggiuntivo per 10 mm di corsa: 30 g
• Massa in movimento aggiuntiva per 10 mm di corsa: 9 g

Note

Il cilindro DNC-32-20-PPV-A è progettato per operare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile l’uso con lubrificazione a olio, ma una volta avviata, la lubrificazione deve essere mantenuta per tutta la durata dell’uso.

Applicazioni Tipiche

Questo cilindro è adatto per una vasta gamma di applicazioni industriali, inclusi sistemi di automazione, macchine utensili e processi di assemblaggio, dove sono richieste precisione e durata.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si prega di consultare la scheda tecnica ufficiale fornita da Festo.
