FESTO 19236

Descrizione del Prodotto

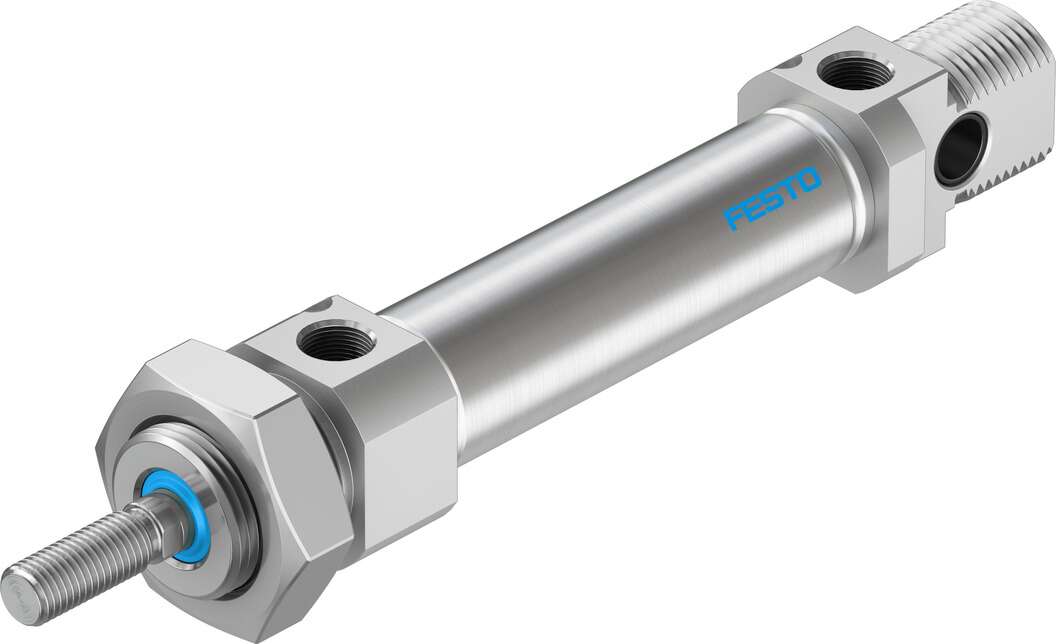

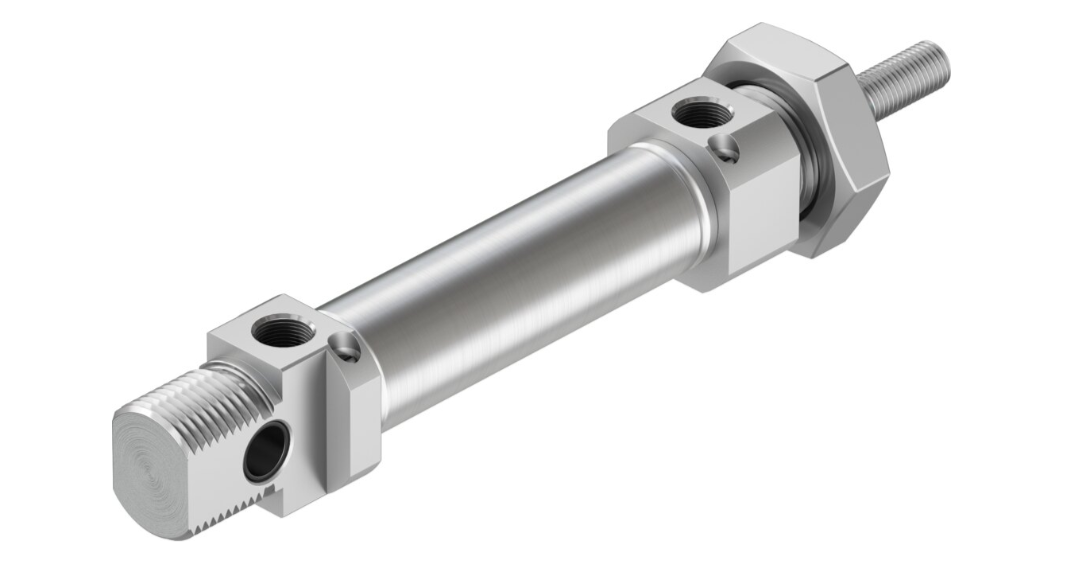

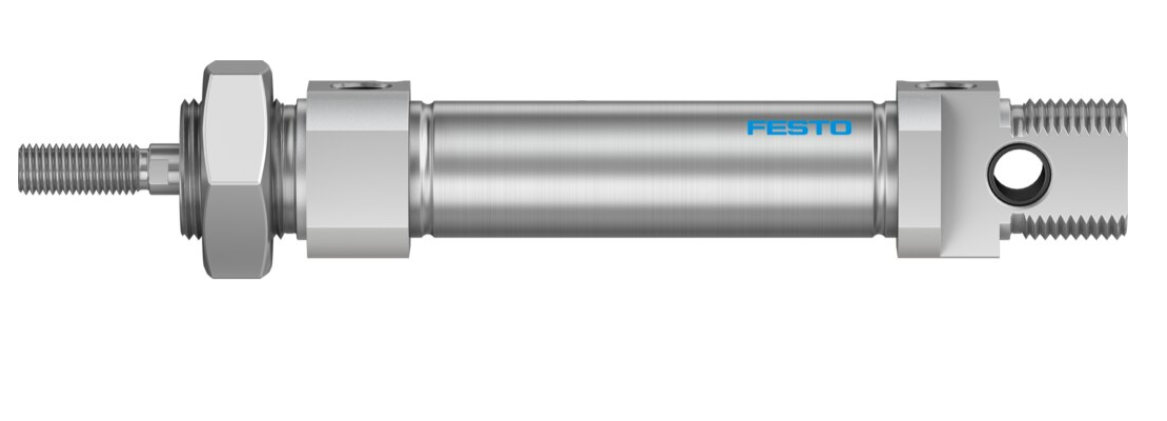

Il cilindro pneumatico Festo DSNU-20-40-PPV-A è un attuatore a doppio effetto con un diametro del pistone di 20 mm e una corsa di 40 mm. Progettato secondo la norma DIN ISO 6432, è ideale per applicazioni che richiedono elevate velocità e carichi medi o elevati.

Caratteristiche Principali

– **Conformità agli Standard**: Conforme alla norma DIN ISO 6432, garantendo dimensioni di montaggio standardizzate e intercambiabilità.

– **Cuscinetto Pneumatico Regolabile**: Ammortizzazione pneumatica regolabile su entrambe le estremità per un assorbimento ottimale dell’energia nelle posizioni finali.

– **Materiali di Alta Qualità**: Stelo del pistone e tubo del cilindro in acciaio inossidabile ad alta lega; coperchi in lega di alluminio forgiato anodizzato incolore.

– **Rilevamento della Posizione**: Compatibile con sensori di prossimità per il rilevamento preciso della posizione.

– **Versatilità di Montaggio**: Diverse opzioni di montaggio, con o senza componenti aggiuntivi, per adattarsi a varie applicazioni.

Specifiche Tecniche

– **Tipo di Cilindro**: Cilindro rotondo con stelo del pistone

– **Modalità di Funzionamento**: Doppio effetto

– **Diametro del Pistone**: 20 mm

– **Corsa**: 40 mm

– **Connessione Pneumatica**: G1/8

– **Pressione di Esercizio Massima**: 10 bar

– **Temperatura Ambiente**: Da -20°C a +80°C

– **Classe di Resistenza alla Corrosione**: 2 (stress da corrosione moderato)

– **Forza Teorica a 6 bar (corsa in avanzamento)**: 188,5 N

– **Forza Teorica a 6 bar (corsa di ritorno)**: 158,3 N

– **Peso Base per 0 mm di Corsa**: 186,8 g

– **Peso Aggiuntivo per 10 mm di Corsa**: 7,2 g

– **Massa Mobile per 0 mm di Corsa**: 44 g

– **Massa Mobile Aggiuntiva per 10 mm di Corsa**: 4 g

– **Lunghezza dell’Ammortizzazione**: 15 mm

– **Filettatura dello Stelo del Pistone**: M8

Applicazioni Tipiche

Il cilindro DSNU-20-40-PPV-A è adatto per applicazioni che richiedono:

– Movimenti ad alta velocità

– Carichi medi o elevati

– Elevate energie d’impatto

– Precisione nel rilevamento della posizione

Note Aggiuntive

– **Conformità RoHS**: Sì

– **Conformità LABS (PWIS)**: VDMA24364-B1/B2-L

– **Montaggio**: Possibile con accessori

– **Posizione di Montaggio**: Qualsiasi

– **Protezione contro la Rotazione**: Nessuna

– **Proprietà dei Materiali Speciali**: Nessuna

Documentazione Tecnica

Per ulteriori dettagli tecnici e disegni CAD, si consiglia di consultare la documentazione tecnica ufficiale fornita da Festo.
