FESTO 193992.60.PPV.A

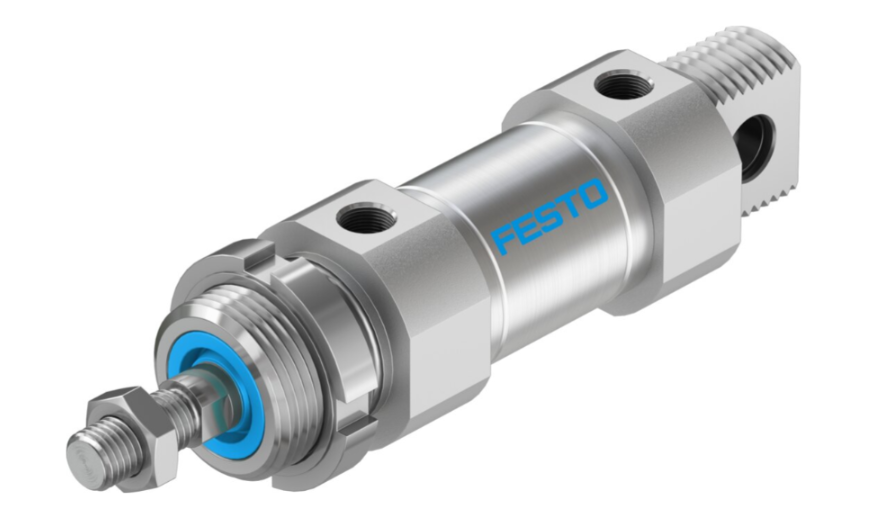

Il codice prodotto FESTO 193992 corrisponde al cilindro pneumatico DSNU-32-60-PPV-A. Di seguito la scheda tecnica:

Descrizione

Cilindro pneumatico tondo a doppio effetto, conforme alla norma ISO 6432, con diametro del pistone di 32 mm e corsa di 60 mm.

Specifiche tecniche

– Diametro del pistone: 32 mm
– Corsa: 60 mm
– Ammortizzazione: Ammortizzazione pneumatica regolabile su entrambi i lati (PPV)
– Rilevamento della posizione: Per sensore di prossimità (A)
– Pressione di esercizio: 1 bar … 10 bar
– Temperatura ambiente: -20 °C … 120 °C
– Forza teorica alla pressione di 6 bar, corsa di avanzamento: 483 N
– Forza teorica alla pressione di 6 bar, corsa di ritorno: 415 N
– Peso base per corsa 0 mm: 370,5 g
– Peso aggiuntivo per 10 mm di corsa: 15,5 g
– Connessione pneumatica: G1/8
– Materiale del cilindro: Acciaio inossidabile ad alta lega
– Materiale del pistone: Acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: NBR, TPE-U(PU)
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Categoria ATEX gas: II 2G
– Categoria ATEX polvere: II 2D
– Protezione contro l’esplosione: Zona 1 (ATEX), Zona 2 (ATEX), Zona 21 (ATEX), Zona 22 (ATEX)
– Tipo di protezione contro l’accensione per gas: Ex h IIC T4 Gb
– Tipo di protezione contro l’accensione per polvere: Ex h IIIC T120°C Db
– Temperatura ambiente per protezione contro l’esplosione: -20°C <= Ta <= +60°C
– Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Nota sul mezzo operativo: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre necessario)
– Posizione di montaggio: Qualsiasi
– Tipo di montaggio: Con accessori
– Protezione contro la torsione/guida: Asta del pistone quadrata
– Design: Pistone, asta del pistone, cilindro
– Varianti: Asta del pistone con filettatura maschio accorciata ad un’estremità, Asta del pistone con filettatura femmina, Filettatura personalizzata sull’asta del pistone, Asta del pistone con filettatura maschio accorciata ad un’estremità, Asta del pistone estesa, Unità di bloccaggio sull’asta del pistone, Porta di alimentazione assiale, Con montaggio diretto, Porta di alimentazione laterale, Raschiatore in metallo, Con protezione contro la rotazione, Alta protezione contro la corrosione, Protezione contro la polvere, Movimento uniforme e lento, Bassa frizione, Asta del pistone passante, Guarnizioni resistenti al calore fino a 120°C, Asta del pistone ad un’estremità
– Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati, Ammortizzazione pneumatica autoregolante di fine corsa, Ammortizzazione pneumatica regolabile su entrambi i lati
– Lunghezza dell’ammortizzazione: 14 mm
– Massa in movimento per corsa 0 mm: 121 g
– Massa in movimento aggiuntiva per 10 mm di corsa: 9 g
– Nota sui materiali: Conforme RoHS

Applicazioni

Adatto per applicazioni che richiedono un cilindro pneumatico tondo a doppio effetto con ammortizzazione regolabile e rilevamento della posizione tramite sensori di prossimità.

Accessori consigliati

Per un funzionamento ottimale, si consiglia l’utilizzo di accessori compatibili come sensori di prossimità, staffe di montaggio e raccordi pneumatici adeguati.

Per ulteriori dettagli, consultare la documentazione tecnica ufficiale di FESTO.
