FESTO 197577

Descrizione del Prodotto

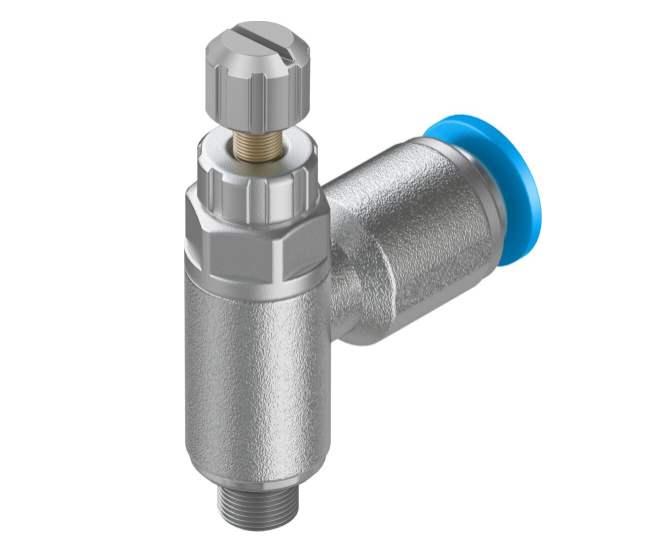

Il GRLA-M5-QS-4-RS-D è una valvola di regolazione unidirezionale per l’aria di scarico, progettata per controllare la velocità dei cilindri pneumatici durante le fasi di avanzamento e ritorno. È dotata di una vite zigrinata per una regolazione precisa e di un raccordo a innesto rapido QS-4 per un’installazione semplice e veloce.

Specifiche Tecniche

– Funzione della valvola: Regolazione unidirezionale dell’aria di scarico
– Connessione pneumatica, porta 1: QS-4 (raccordo a innesto rapido per tubi da 4 mm)
– Connessione pneumatica, porta 2: Filettatura M5
– Elemento di regolazione: Vite zigrinata
– Tipo di montaggio: A vite
– Portata nominale standard in direzione di regolazione: 110 l/min
– Portata nominale standard in direzione di non ritorno: 65 … 110 l/min
– Pressione di esercizio: 0,2 … 10 bar
– Temperatura ambiente: -10 … 60 °C
– Posizione di montaggio: Qualsiasi
– Pressione di esercizio per l’intero intervallo di temperatura: 0,2 … 10 bar
– Portata standard in direzione di regolazione a 6 -> 0 bar: 165 l/min
– Portata standard in direzione di non ritorno a 6 -> 0 bar: 140 … 160 l/min
– Fluido operativo: Aria compressa conforme a ISO 8573-1:2010 [7:4:4]
– Nota sul fluido operativo: Funzionamento lubrificato possibile (richiesto per il funzionamento continuo)
– Temperatura del fluido: -10 … 60 °C
– Coppia di serraggio nominale: 0,8 Nm
– Peso del prodotto: 14 g
– Materiale del raccordo filettato: Ottone
– Nota sui materiali: Conforme alla RoHS
– Materiale delle guarnizioni: NBR
– Materiale dell’anello di rilascio: POM
– Materiale della vite di regolazione: Acciaio inossidabile ad alta lega
– Materiale del raccordo orientabile: Zama cromata

Applicazioni

Questa valvola è ideale per applicazioni pneumatiche che richiedono un controllo preciso della velocità dei cilindri, garantendo un funzionamento efficiente e affidabile dei sistemi automatizzati.

Note

Per garantire prestazioni ottimali, si consiglia di seguire le linee guida del produttore per l’installazione e la manutenzione. È possibile utilizzare la valvola in modalità lubrificata; tuttavia, una volta iniziato il funzionamento lubrificato, è necessario mantenerlo per l’intera durata operativa.

Certificazioni

Il prodotto è conforme alla direttiva RoHS, garantendo l’assenza di sostanze pericolose secondo le normative vigenti.

Dimensioni

– Lunghezza: 24,7 mm
– Larghezza: 8,9 mm
– Altezza: 34,25 mm

Codice Prodotto

197577

Produttore

Festo

Disponibilità

Per informazioni sulla disponibilità e tempi di consegna, si prega di consultare il rivenditore autorizzato o il sito web del produttore.

Prezzo

Il prezzo può variare in base al fornitore e alla quantità ordinata. Si consiglia di richiedere un preventivo per ottenere informazioni aggiornate sui costi.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
