FESTO 2036032

Descrizione del Prodotto

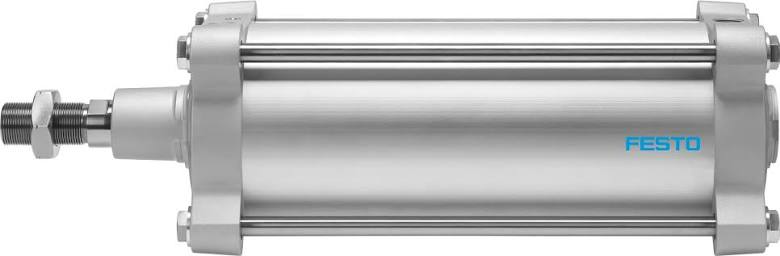

Il cilindro standard DSBG-160-350-PPV-N3 di Festo è un attuatore pneumatico a doppio effetto conforme alla norma ISO 15552. Progettato per applicazioni industriali, offre elevate prestazioni e affidabilità.

Specifiche Tecniche

Serie: DSBG

Tipo di funzionamento: Doppio effetto

Diametro del pistone: 160 mm

Corsa: 350 mm

Tipo di stelo del pistone: Filettatura maschio

Cuscinetto dello stelo del pistone: Cuscinetto in polimero

Ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità (PPV)

Rilevamento della posizione: Non presente

Conformità standard: ISO 15552

Protezione contro la corrosione: Standard

Temperatura ambiente: -20°C … 150°C

Pressione di esercizio: 0,6 bar … 10 bar

Forza teorica a 6 bar, corsa di avanzamento: 12.064 N

Forza teorica a 6 bar, corsa di ritorno: 11.310 N

Connessione pneumatica: G3/4

Materiali

Testata: Alluminio pressofuso, rivestito

Pistone: Alluminio pressofuso

Stelo del pistone: Acciaio inossidabile ad alta lega, cromato duro

Guarnizione del pistone: FPM/NBR

Guarnizione dello stelo del pistone: FPM/NBR

Barilotto del cilindro: Lega di alluminio anodizzata liscia

Materiale del cuscinetto: Bronzo/Composto polimerico metallico

Materiale della vite di fissaggio: Acciaio ad alta lega/Acciaio inossidabile ad alta lega

Note

Il cilindro DSBG-160-350-PPV-N3 è progettato per operare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile l’uso con lubrificazione, ma in tal caso l’operazione lubrificata sarà sempre necessaria. Il prodotto è conforme alla Direttiva ATEX per la protezione contro le esplosioni, con categorie II 2G per gas e II 2D per polveri.
