FESTO 2619969

Descrizione del Prodotto

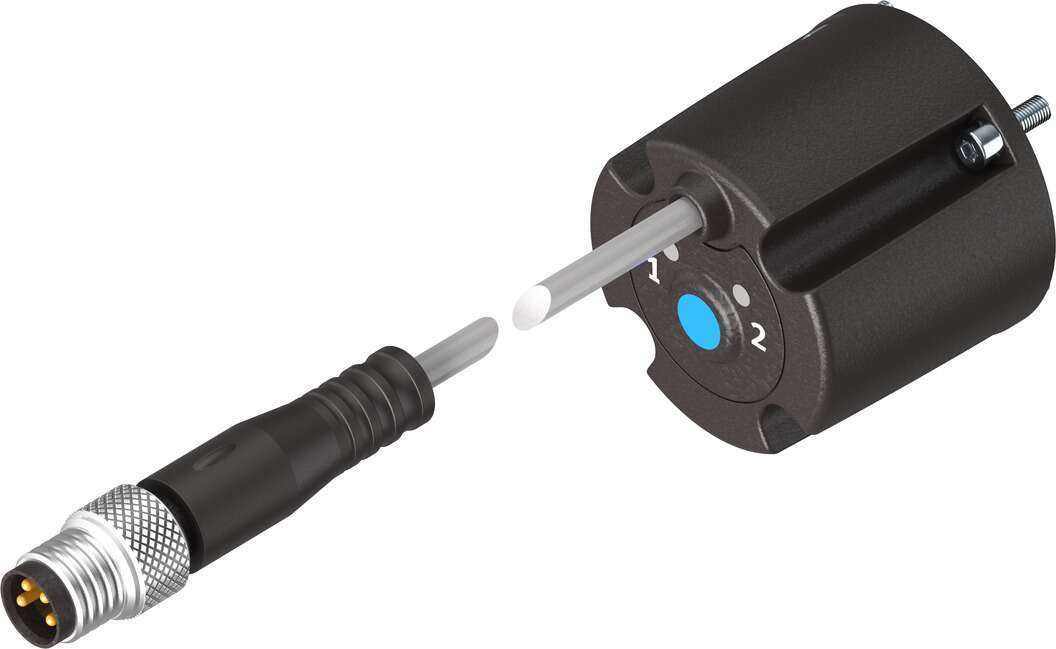

Il sensore di posizione Festo SRBS-Q12-6-E270-EP-1-S-M8 (codice prodotto 2619969) è progettato per rilevare la rotazione dell’albero negli attuatori rotativi delle serie DRVS e DSM. Il rilevamento avviene in modo magnetico e senza contatto, garantendo una lunga durata operativa. Il sensore offre due punti di commutazione binari programmabili e può essere rapidamente assemblato senza la necessità di cercare manualmente i punti di commutazione.

Caratteristiche Principali

– Uscita PNP/NPN e contatti NO/NC liberamente programmabili.

– Rilevamento di posizione senza contatto e completamente chiuso.

– Ampio range di rilevamento: > 270°.

– Indicazione dello stato di commutazione tramite LED giallo.

Dati Tecnici

– Principio di misurazione: Effetto Hall magnetico.

– Tensione operativa nominale: 24 V DC.

– Intervallo di tensione operativa: 10 V … 30 V DC.

– Corrente di uscita massima: 50 mA.

– Frequenza di commutazione massima: 125 Hz.

– Precisione di ripetizione del punto di commutazione: ≤ 1°.

– Tempo di accensione/spegnimento: < 4 ms.

– Grado di protezione: IP65/IP68.

– Temperatura ambiente: -20 °C … 70 °C.

– Connessione elettrica: Connettore M8, A-coded, conforme a EN 61076-2-104.

– Lunghezza del cavo: 0,3 m.

– Materiale della custodia: PA rinforzato, poliestere.

– Peso del prodotto: 25 g.

Applicazioni

Il sensore SRBS-Q12-6-E270-EP-1-S-M8 è ideale per il rilevamento della posizione negli attuatori rotativi delle serie DRVS e DSM, offrendo un’installazione semplice e un funzionamento affidabile grazie alla sua tecnologia di rilevamento senza contatto.

Certificazioni e Conformità

– Marcatura CE: Conforme alla Direttiva EMC dell’UE e alla Direttiva RoHS dell’UE.

– Marcatura KC: KC-EMV.

– Conformità LABS (PWIS): VDMA24364-B2-L.

– Classe di protezione: III.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica fornita dal produttore.
