FESTO 32693

Descrizione del Prodotto

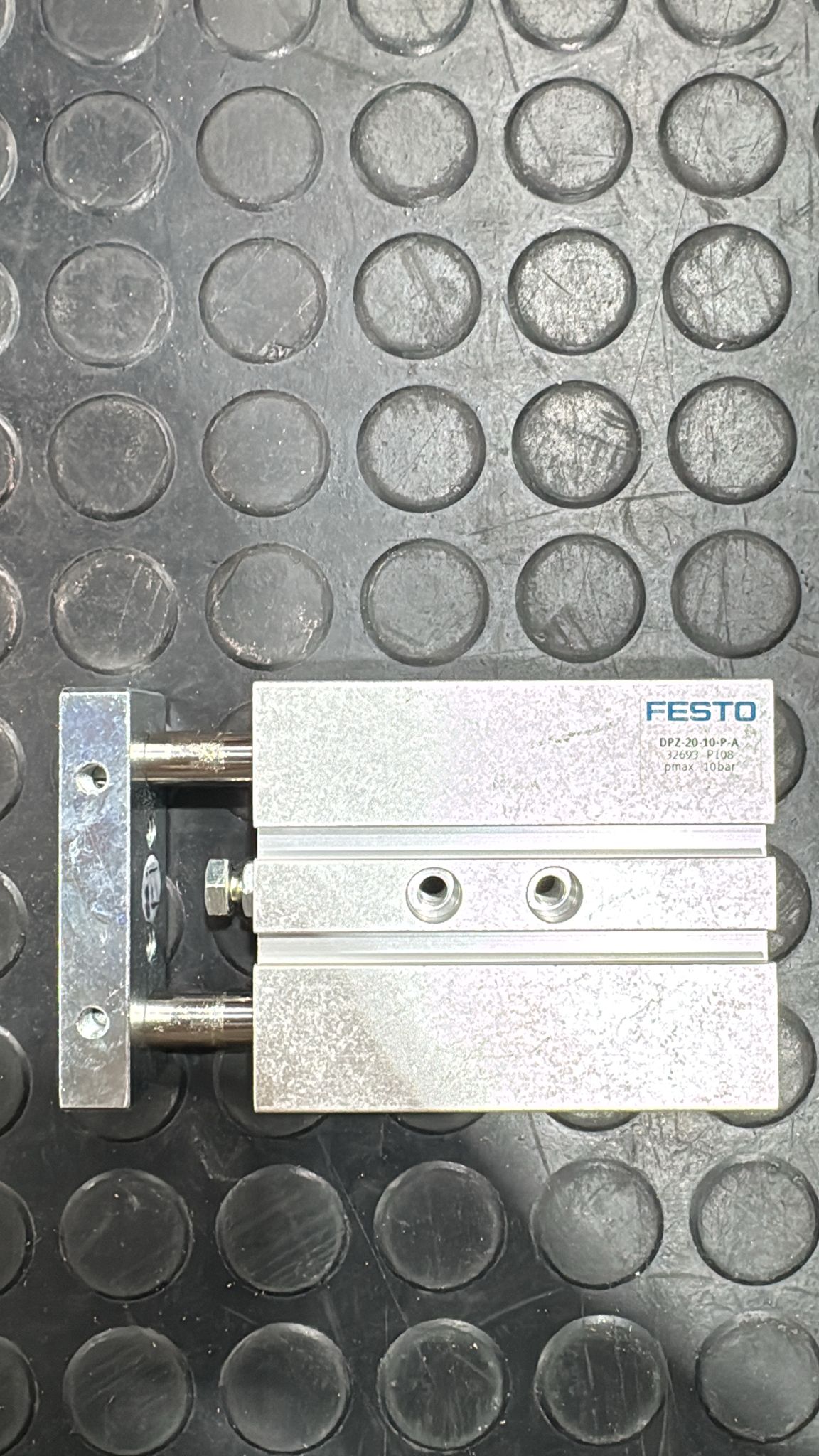

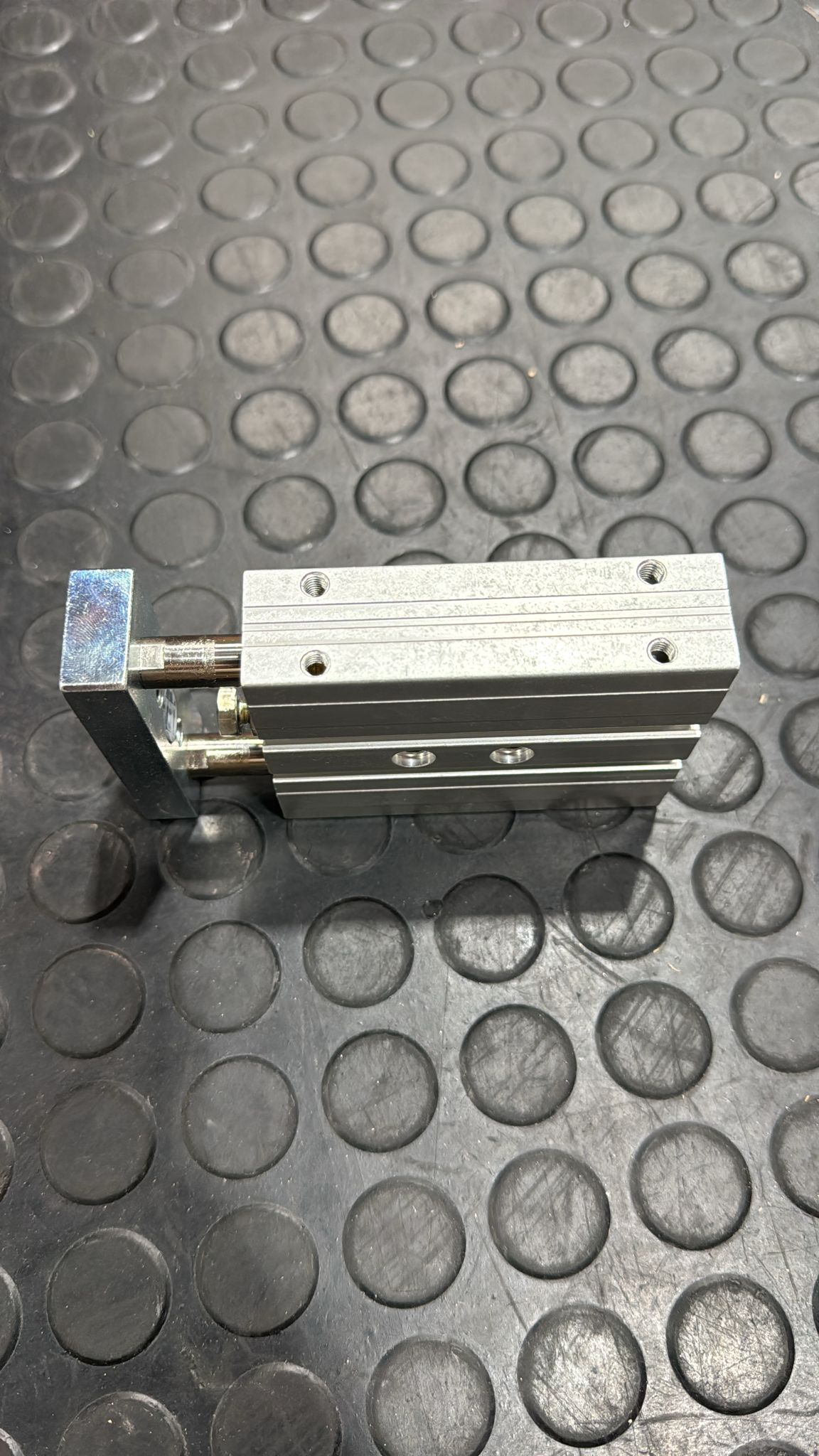

Il cilindro guidato Festo DPZ-20-10-P-A (codice prodotto 32693) è un attuatore pneumatico a doppio effetto con due steli paralleli, progettato per applicazioni che richiedono precisione e stabilità nel movimento lineare. È dotato di anelli di ammortizzazione elastici su entrambe le estremità per garantire un funzionamento silenzioso e una lunga durata.

Specifiche Tecniche

Diametro del pistone: 20 mm

Corsa: 10 mm

Pressione di esercizio: da 1 a 10 bar

Posizione di montaggio: qualsiasi

Connessione pneumatica: M5

Temperatura ambiente: da -20 °C a 80 °C

Forza teorica alla pressione di 6 bar (avanzamento): 376 N

Forza teorica alla pressione di 6 bar (ritorno): 282 N

Materiale del corpo: lega di alluminio forgiato

Materiale dell’asta del pistone: acciaio inossidabile ad alta lega

Materiale delle guarnizioni: NBR

Caratteristiche Principali

Design: cilindro a doppio pistone con piastra terminale unica, doppio effetto

Ammortizzazione: anelli/piastre di ammortizzazione elastici su entrambe le estremità

Rilevamento della posizione: tramite sensore di prossimità

Guida: guida a cuscinetto liscio

Resistenza alla corrosione: classe CRC 2 (stress da corrosione moderato)

Energia d’impatto nelle posizioni finali: 0,2 J

Applicazioni Tipiche

Il cilindro DPZ-20-10-P-A è ideale per applicazioni che richiedono movimenti lineari precisi e stabili, come nel settore dell’automazione industriale, assemblaggio e manipolazione di componenti, dove è necessaria una guida affidabile e una forza di spinta adeguata.

Note Aggiuntive

È possibile utilizzare il cilindro in operazioni lubrificate; tuttavia, una volta avviata l’operazione lubrificata, sarà sempre necessaria.

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
