FESTO 3563687

Descrizione del Prodotto

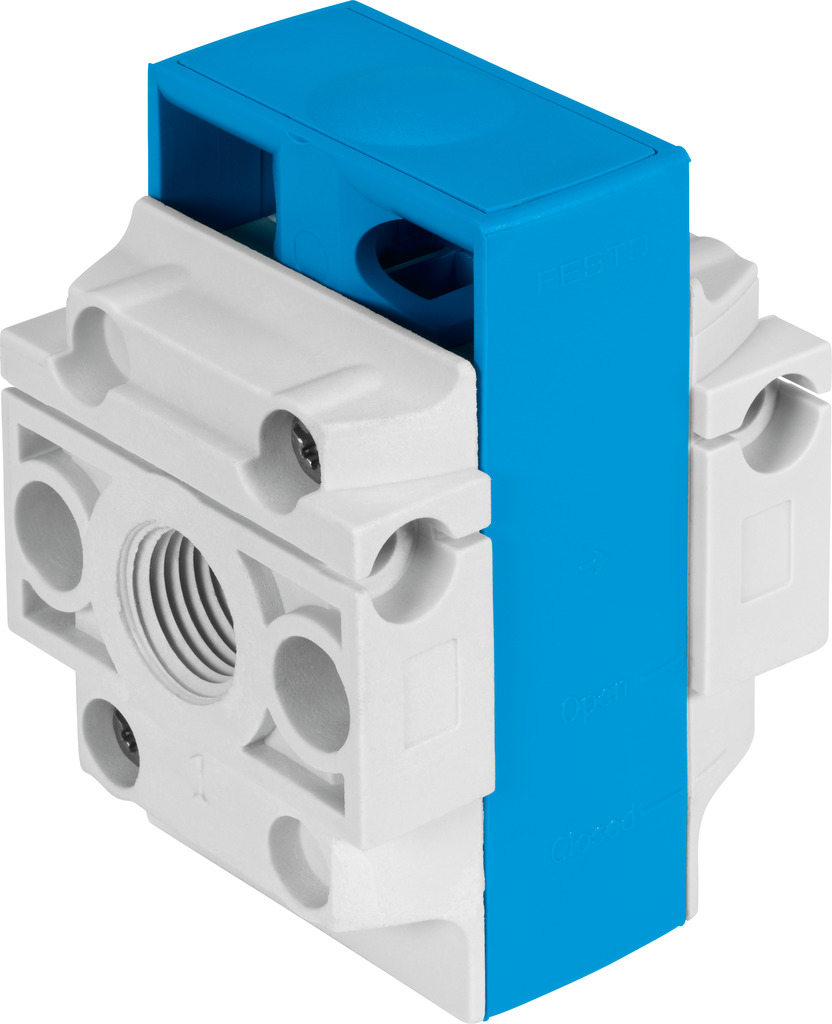

La valvola on/off HE-1/4-DB-MINI di Festo è progettata per il controllo manuale dell’apertura e chiusura dei flussi pneumatici. Con una struttura compatta e materiali di alta qualità, garantisce affidabilità e durata nel tempo.

Specifiche Tecniche

– Serie: DB
– Dimensione: Mini
– Passo griglia: 44 mm
– Tipo di attuazione: Manuale
– Principio di tenuta: Morbido
– Funzione di scarico: Non regolabile
– Blocco dell’attuatore: Lucchetto (opzionale)
– Comando manuale: Nessuno
– Tipo di pilotaggio: Diretto
– Funzione della valvola: 3/2 bistabile
– Pressione di esercizio: 0 … 10 bar
– Valore C: 6,3 l/sbar
– Valore b: 0,8
– Portata nominale standard: 2.300 l/min
– Portata nominale standard 2-3: 700 l/min
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4], gas inerti
– Nota sul fluido operativo: Funzionamento lubrificato non possibile
– Classe di resistenza alla corrosione CRC: 1 – Bassa sollecitazione da corrosione
– Temperatura del fluido: -5 … 50 °C
– Temperatura ambiente: -5 … 50 °C
– Tipo di montaggio: Installazione in linea, con fori passanti
– Peso del prodotto: 66 g
– Connessione pneumatica 1: G1/4
– Connessione pneumatica 2: G1/4
– Classe di purezza dell’aria in uscita: Aria compressa secondo ISO 8573-1:2010 [7:4:4], gas inerti
– Materiale del cursore del pistone: POM
– Materiale delle guarnizioni: FPM
– Materiale del corpo: PA rinforzato

Applicazioni

Questa valvola è ideale per applicazioni che richiedono un controllo manuale affidabile dei flussi pneumatici, come nei sistemi di automazione industriale e nelle linee di produzione.

Note

Per garantire prestazioni ottimali, si raccomanda di utilizzare la valvola con aria compressa conforme agli standard ISO 8573-1:2010 [7:4:4]. Il funzionamento con aria lubrificata non è possibile.
