FESTO 530031

Descrizione del Prodotto

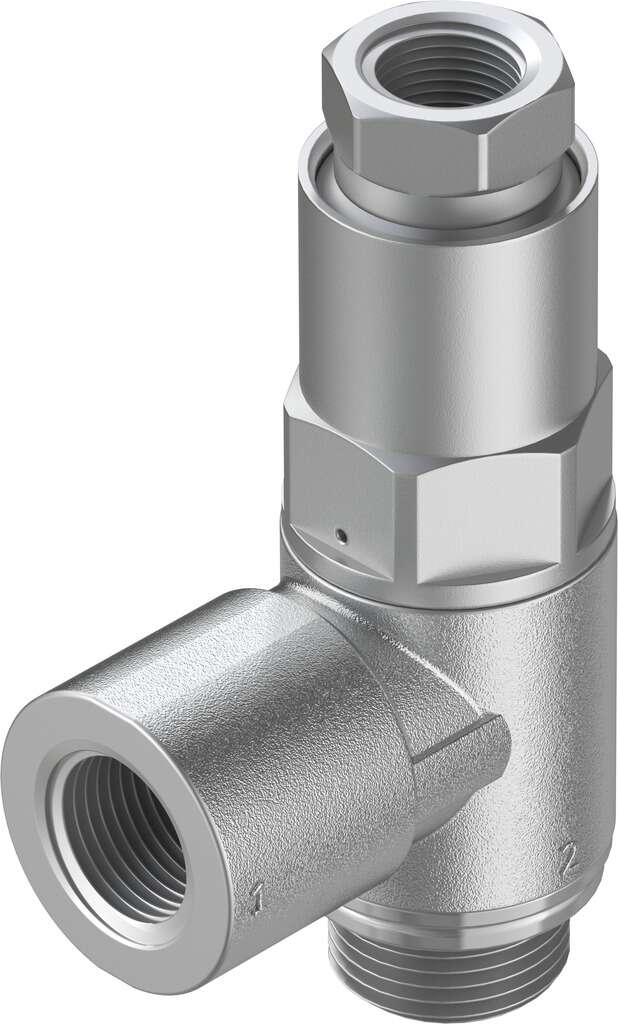

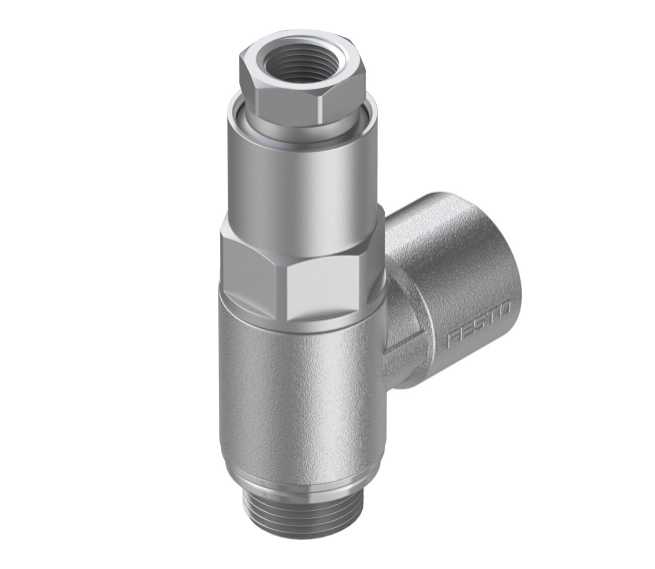

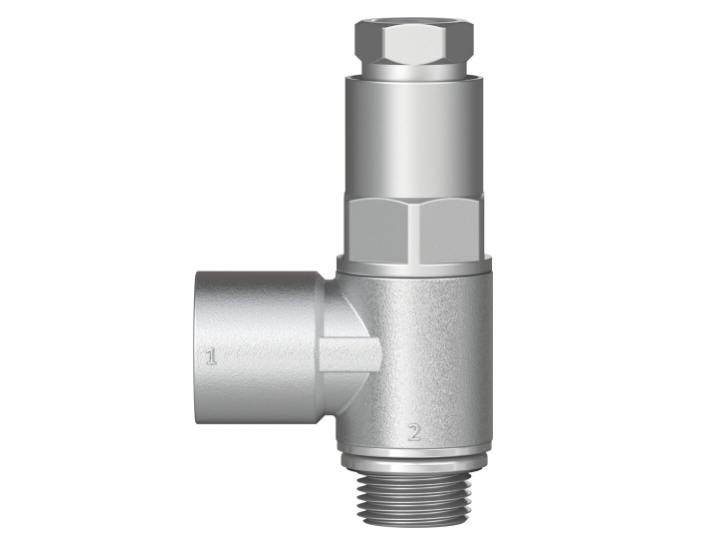

La valvola unidirezionale pilotata HGL-1/4-B di Festo (codice prodotto 530031) consente il flusso d’aria in una direzione quando è presente un segnale al porto pilota. In assenza di tale segnale, la valvola blocca il flusso, impedendo il ritorno dell’aria. Questo componente è ideale per applicazioni che richiedono il controllo del flusso d’aria in sistemi pneumatici.

Specifiche Tecniche

– Funzione della valvola: Valvola di ritegno pilotata sbloccabile
– Connessione pneumatica 1: G1/4
– Connessione pneumatica 2: G1/4
– Tipo di attuazione: Pneumatica
– Connessione aria di pilotaggio 21: G1/8
– Pressione di esercizio: 0,5 – 10 bar
– Pressione di pilotaggio: 2 – 10 bar
– Temperatura ambiente: -10°C – 60°C
– Flusso nominale 1 -> 2 (da 6 a 0 bar): 680 l/min
– Flusso nominale 1 -> 2 (da 6 a 5 bar): 550 l/min
– Materiale delle guarnizioni: NBR
– Materiale del corpo: Lega di alluminio anodizzato
– Materiale del raccordo girevole: Zama pressofusa
– Classe di resistenza alla corrosione: 2 (stress da corrosione moderato)
– Conformità RoHS: Conforme
– Posizione di montaggio: Qualsiasi
– Momento torcente nominale: 11 Nm (±10%)
– Peso del prodotto: 41,2 g

Applicazioni

Questa valvola è adatta per sistemi pneumatici che richiedono il controllo del flusso d’aria e la prevenzione del ritorno dell’aria, come nel posizionamento e nella frenatura di attuatori pneumatici. È utilizzabile in sistemi con aria lubrificata e non lubrificata.

Certificazioni e Conformità

La valvola HGL-1/4-B è conforme alla normativa RoHS e soddisfa gli standard ISO 8573-1:2010 [7:4:4] per l’aria compressa.

Accessori Raccomandati

Per un’installazione ottimale, si consiglia l’utilizzo di raccordi e tubi compatibili con le connessioni G1/4 e G1/8, disponibili nel catalogo Festo.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Festo.
