FESTO 532449.700.FK.PPV.A

Descrizione del Prodotto

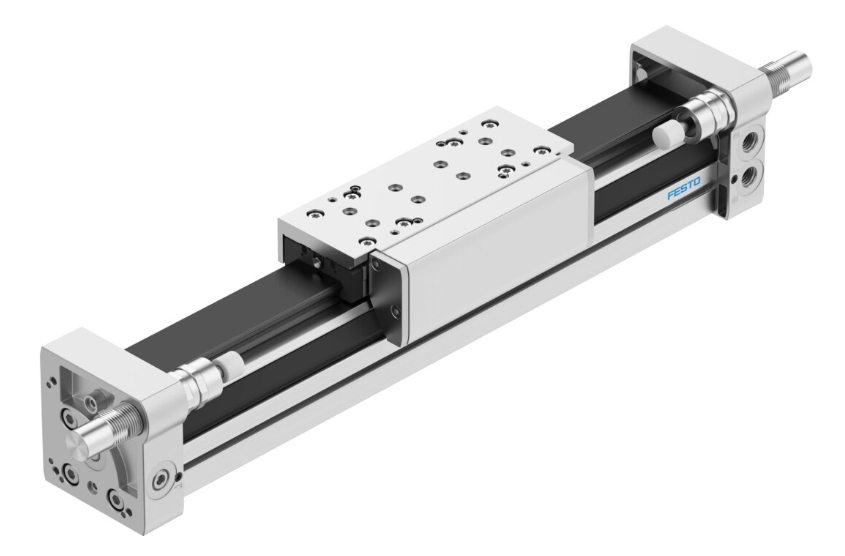

Il cilindro lineare FESTO DGC-40-800-KF-PPV-A è un attuatore pneumatico progettato per applicazioni che richiedono movimenti lineari precisi e affidabili. Questo modello è dotato di una guida a ricircolo di sfere (KF) e di ammortizzatori pneumatici regolabili su entrambe le estremità (PPV), rendendolo ideale per operazioni che necessitano di alta precisione e durata.

Specifiche Tecniche

• Serie: DGC
• Diametro del pistone: 40 mm
• Corsa: 800 mm
• Guida: Guida a ricircolo di sfere (KF)
• Ammortizzazione: Ammortizzatori pneumatici regolabili su entrambe le estremità (PPV)
• Rilevamento della posizione: Predisposto per sensori di prossimità (A)
• Connessione dell’aria compressa: All’estremità destra o su entrambe le estremità
• Lubrificazione: Standard
• Slitta: Standard
• Funzione di lubrificazione: Nessuna
• Slitta aggiuntiva sinistra: Nessuna
• Slitta aggiuntiva destra: Nessuna
• Unità di bloccaggio: Nessuna
• Tipo di azionamento: Nessuno
• Certificazione UE: Nessuna
• Accessori: Nessuno
• Montaggio a piede: Nessuno
• Montaggio su profilo: Nessuno
• Dado a T, scanalatura di montaggio: Senza
• Compensatore di momento: Nessuno
• Interruttore di prossimità, cavo 2,5 m: Nessuno
• Interruttore di prossimità, connettore M8: Nessuno
• Interruttore di prossimità, senza contatto, cavo 2,5 m: Nessuno
• Interruttore di prossimità, senza contatto, connettore M8: Nessuno
• Cavo di collegamento, M8, 2,5 m: Nessuno
• Copertura della scanalatura, scanalatura del sensore: Senza
• Limitazione meccanica della posizione finale: Nessuna

Dati Tecnici

• Corsa: 1 mm … 8.500 mm
• Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambe le estremità; Ammortizzatori pneumatici regolabili su entrambe le estremità; Ammortizzatori con curva caratteristica dura; Ammortizzatori con curva caratteristica morbida
• Guida: Guida a cuscinetto liscio; Guida di base; Guida a ricircolo di sfere
• Varianti: Unità di bloccaggio dell’asse; Guida a ricircolo di sfere protetta; Slitta aggiuntiva, standard, a sinistra; Slitta aggiuntiva, standard, a destra
• Modalità di funzionamento: Doppio effetto
• Marcatura CE (vedi dichiarazione di conformità): Secondo le istruzioni UK EX
• Categoria ATEX gas: II 2G
• Tipo di protezione contro l’innesco per gas: Ex h IIC T4 Gb X
• Temperatura ambiente per l’esplosione: -10°C <= Ta <= +60°C
• Nota sul mezzo operativo e pilota: Possibile funzionamento lubrificato (in tal caso, sarà sempre richiesto il funzionamento lubrificato)
• Adatto per l’uso con alimenti: Vedi informazioni supplementari sui materiali
• Lunghezza dell’ammortizzazione: 29,5 mm
• Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa in avanti: 754 N
• Tipo di montaggio: Con accessori
• Nota sui materiali: Conforme RoHS
• Materiale delle guarnizioni: NBR TPE-U(PU)
• Diametro del pistone: 40 mm
• Posizione di montaggio: Opzionale
• Rilevamento della posizione: Tramite interruttore di prossimità
• Pressione di esercizio: 1,5 bar … 8 bar
• Marcatura CE (vedi dichiarazione di conformità): Secondo la Direttiva UE sulla Protezione contro le Esplosioni (ATEX)
• Protezione contro le esplosioni: Zona 1 (ATEX); Zona 2 (ATEX); Zona 22 (ATEX)
• Categoria ATEX polvere: II 3D
• Tipo di protezione contro l’innesco per polvere: Ex h IIIC T120°C Db X
• Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:-:-]
• Classe di resistenza alla corrosione CRC: 0 – Nessuna sollecitazione alla corrosione; 1 – Bassa sollecitazione alla corrosione; 2 – Sollecitazione alla corrosione moderata
• Temperatura ambiente: -10 °C … 60 °C
• Forza teorica a 0,6 MPa (6 bar, 87 psi), corsa di ritorno: 754 N
• Connessioni alternative: Vedi disegno del prodotto
• Connessione pneumatica, unità di bloccaggio: M5
• Materiale del coperchio: Lega di alluminio forgiato

Applicazioni Tipiche

Il cilindro lineare FESTO DGC-40-800-KF-PPV-A è comunemente utilizzato in applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione di materiali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da FESTO o di contattare un rappresentante autorizzato.
