Codice Prodotto
533349
Tipo

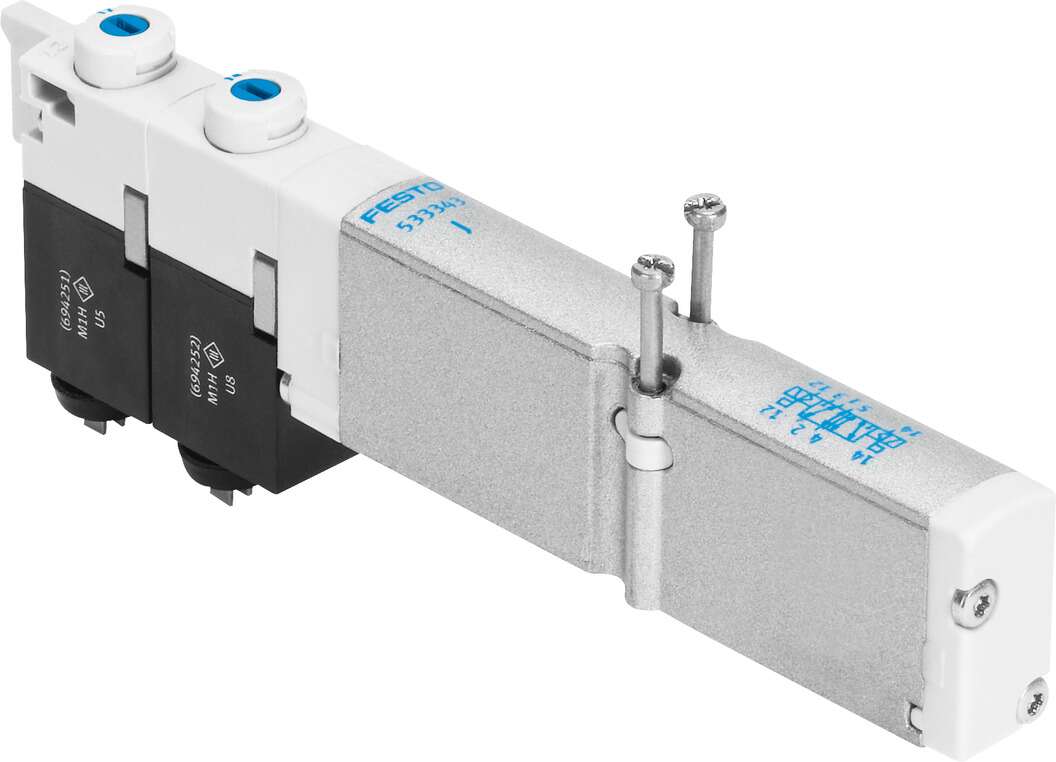

VMPA1-M1H-H-PI
Funzione della Valvola
2×3/2 monostabile, normalmente aperta/chiusa
Tipo di Azionamento
Elettrico
Dimensione della Valvola
10 mm
Portata Nominale Standard
300 l/min
Pressione di Esercizio
Da 3 a 10 bar
Principio di Tenuta
Tenuta morbida
Posizione di Montaggio
Qualsiasi
Attuazione Manuale
Con scatto, temporanea
Tipo di Controllo
Pilotata
Direzione del Flusso
Non reversibile
Pressione di Controllo
Da 3 a 8 bar
Portata Nominale Standard con QS-6
300 l/min
Tempo di Commutazione ON
10 ms
Tempo di Commutazione OFF
20 ms
Impulso di Test Positivo Massimo a 0 Segnale
400 µs
Impulso di Test Negativo Massimo per 1 Segnale
200 µs
Oscillazioni di Tensione Ammesse
± 25%
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Temperatura Ambiente
Da -5 a 50 °C
Temperatura del Fluido
Da -5 a 50 °C
Umidità Relativa
Massimo 90% a 40 °C
Classe di Protezione
IP65 secondo IEC 60529
Materiale della Custodia
Alluminio pressofuso
Materiale delle Guarnizioni
NBR
Classe di Resistenza alla Corrosione
1 – Bassa sollecitazione da corrosione
Categoria di Omologazione
c UL us – Recognized (OL)
Categoria di Protezione
IP65, secondo IEC 60529
Principio di Tenuta
Morbido
Posizione di Installazione
Arbitraria
Attuazione Manuale
Con scatto, temporanea
Tipo di Controllo
Pilotato
Direzione del Flusso
Non reversibile
Copertura
Copertura positiva
Indicazione dello Stato del Segnale
Sì
Pressione di Controllo
Da 3 a 8 bar
Adatto al Vuoto
No
Portata Nominale Standard con QS-6
300 l/min
Tempo di Commutazione OFF
20 ms
Tempo di Commutazione ON
10 ms
Impulso di Test Positivo Massimo a 0 Segnale
400 µs
Impulso di Test Negativo Massimo per 1 Segnale
200 µs
Oscillazioni di Tensione Ammesse
± 25%
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul Fluido Operativo e di Controllo
Funzionamento lubrificato possibile (richiesto in ulteriori operazioni)
Resistenza alle Vibrazioni
Test di utilizzo per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
Resistenza agli Urti
Test di urto con grado di severità 2 secondo FN 942017-5 e EN 60068-2-27
Classe di Resistenza alla Corrosione KBK
1 – Bassa sollecitazione da corrosione
Temperatura di Stoccaggio
Da -20 a 40 °C
Temperatura del Fluido
Da -5 a 50 °C
Umidità Relativa
Massimo 90% a 40 °C
Temperatura Ambiente
Da -5 a 50 °C
Coppia di Serraggio Massima per il Fissaggio della Valvola
0,25 Nm
Peso del Prodotto
56 g
Tipo di Fissaggio
Con fori passanti
Informazioni sui Materiali
Conforme RoHS
Materiale delle Guarnizioni
NBR
Materiale della Custodia
Alluminio pressofuso
Codice GTIN
4052568166502
Numero di Tariffa Doganale
84812090
Produttore
Festo
Documentazione
Documentazione (inglese): festo/datenblaetter/533349_en.pdf
Scheda tecnica del gruppo: VMPA1 (inglese): festo/gruppendatenblaetter/vmpa1_en.pdf
Scheda tecnica del gruppo: VMPA1 (italiano): festo/gruppendatenblaetter/vmpa1_it.pdf
