FESTO 534339

Descrizione del Prodotto

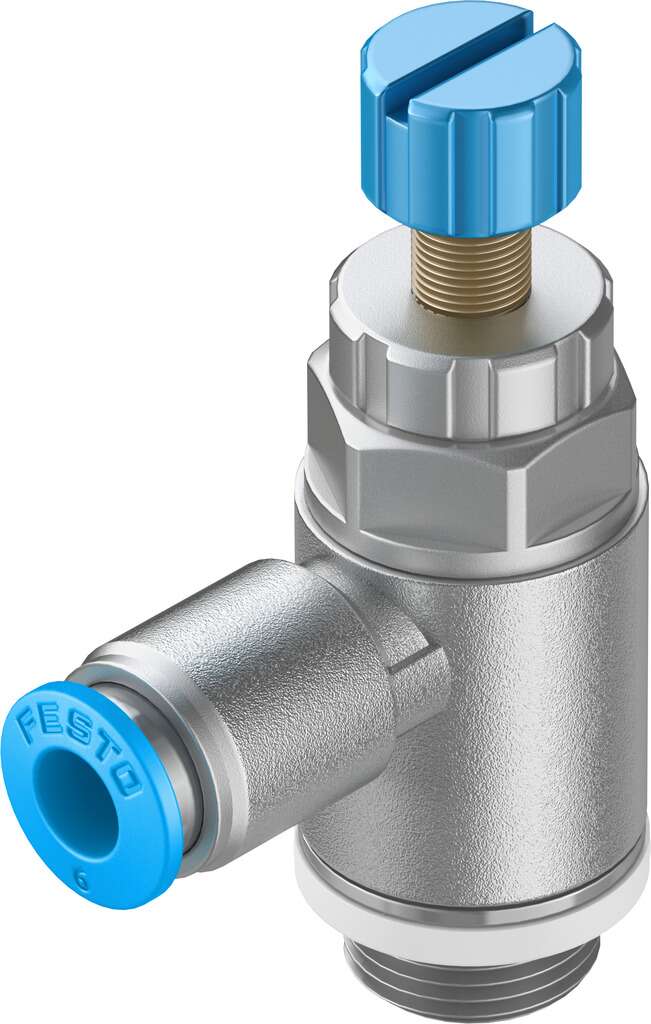

Il regolatore di portata unidirezionale GRLA-1/4-QS-8-RS-D di Festo è progettato per controllare il flusso d’aria in una direzione, consentendo il passaggio libero nell’altra. È dotato di una vite zigrinata per una regolazione precisa e di un raccordo a innesto rapido per un’installazione semplice.

Specifiche Tecniche

– Codice Prodotto: 534339
– Funzione della Valvola: Regolatore di portata unidirezionale
– Connessione Pneumatica 1: QS-8 (raccordo a innesto rapido per tubi da 8 mm)
– Connessione Pneumatica 2: G1/4 (filettatura maschio)
– Elemento di Regolazione: Vite zigrinata
– Tipo di Montaggio: Avvitabile con filettatura esterna
– Portata Nominale Standard in Direzione di Regolazione: 475 l/min
– Portata Nominale Standard in Direzione di Non-Ritorno: 325 l/min – 500 l/min
– Pressione di Esercizio: 0,2 bar – 10 bar
– Temperatura Ambiente: -10°C – 60°C
– Posizione di Montaggio: Qualsiasi
– Pressione di Esercizio per l’Intero Intervallo di Temperatura: 0,2 bar – 10 bar
– Portata Standard in Direzione di Regolazione (6 -> 0 bar): 720 l/min
– Portata Standard in Direzione di Non-Ritorno (6 -> 0 bar): 610 l/min – 760 l/min
– Fluido Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul Fluido Operativo: Funzionamento con lubrificazione possibile (richiesto per uso continuativo)
– Temperatura del Fluido: -10°C – 60°C
– Temperatura di Stoccaggio: -10°C – 40°C
– Coppia di Serraggio Nominale: 5 Nm
– Peso del Prodotto: 50 g
– Materiale delle Guarnizioni: NBR
– Materiale della Vite di Regolazione: Acciaio inossidabile ad alta lega
– Materiale del Raccordo Girevole: Zama pressofusa
– Materiale del Bullone Cavo: Lega di alluminio forgiato, anodizzato
– Materiale dell’Anello di Sblocco: POM
– Materiale della Testa Zigrinata: Lega di alluminio forgiato, anodizzato
– Conformità Materiale: Conforme RoHS

Applicazioni

Questo regolatore di portata unidirezionale è ideale per applicazioni pneumatiche che richiedono un controllo preciso del flusso d’aria in una direzione, come nei sistemi di attuazione e controllo di cilindri pneumatici.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
