FESTO 535909

Descrizione del Prodotto

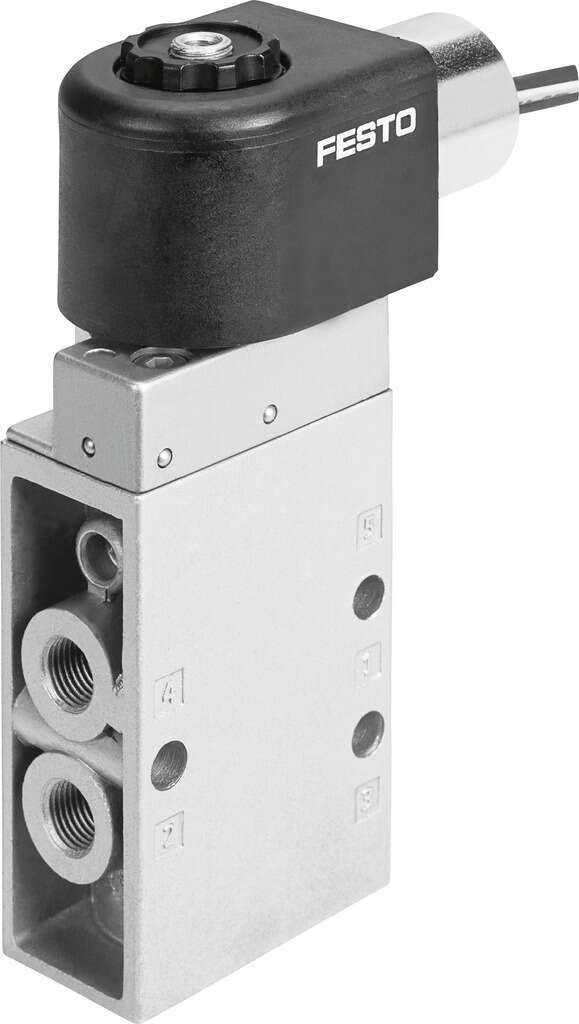

La valvola a solenoide Festo MFH-5-1/8-S-EX (codice prodotto 535909) è una valvola pneumatica 5/2 monostabile progettata per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria. Questa valvola è pilotata elettricamente e presenta un design compatto con una larghezza di 26 mm. È adatta per l’uso in ambienti con requisiti di protezione contro le esplosioni, conforme alle direttive ATEX per le categorie gas e polvere.

Specifiche Tecniche

Funzione della Valvola: 5/2 monostabile

Tipo di Azionamento: Elettrico

Larghezza: 26 mm

Portata Nominale Standard: 500 l/min

Pressione di Esercizio: 0 – 10 bar

Tipo di Reset: Molla meccanica

Dimensione Nominale: 5 mm

Connessioni Pneumatiche: G1/8 per le porte 1, 2, 3, 4 e 5

Temperatura Ambiente: -5°C … +40°C

Temperatura del Fluido: -5°C … +40°C

Materiale del Corpo: Alluminio pressofuso

Materiale delle Guarnizioni: NBR, TPE-U(PU)

Classe di Protezione: IP65

Certificazioni ATEX: II 2G (gas), II 2D (polvere)

Tipo di Protezione contro le Esplosioni per Gas: Ex h IIC T4 Gb

Tipo di Protezione contro le Esplosioni per Polvere: Ex h IIIC T130°C Db

Posizione di Montaggio: Opzionale

Tipo di Pilotaggio: Pilotata

Funzione di Scarico: Con possibilità di regolazione del flusso

Principio di Tenuta: Morbido

Override Manuale: A scatto

Direzione del Flusso: Non reversibile

Tempo di Commutazione ON: 8 ms

Tempo di Commutazione OFF: 36 ms

Pressione di Pilotaggio: 1,2 bar … 8 bar

Classe di Resistenza alla Corrosione (CRC): 1 – Basso stress da corrosione

Funzionamento con Aria Lubrificata: Possibile (una volta avviato, il funzionamento lubrificato sarà sempre necessario)

Temperatura di Stoccaggio: -20°C … +60°C

Connessione di Sfiato: M5

Connessione Aria Pilota 14: M5

Connessione Scarico Pilota 84: M5

Conformità RoHS: Conforme

Nota: La bobina del solenoide e la presa devono essere ordinate separatamente.

Applicazioni Tipiche

Questa valvola è ideale per applicazioni in ambienti industriali che richiedono un controllo preciso del flusso d’aria, come sistemi di automazione, macchinari per la produzione e processi che operano in zone a rischio di esplosione. La conformità alle direttive ATEX la rende adatta per l’uso in ambienti con atmosfere potenzialmente esplosive.

Note Aggiuntive

Per garantire un funzionamento ottimale e sicuro, è essenziale seguire le istruzioni del produttore riguardo all’installazione, al funzionamento e alla manutenzione della valvola. Assicurarsi che la bobina del solenoide e la presa siano compatibili e installate correttamente. Inoltre, verificare che le condizioni operative rientrino nei parametri specificati per pressione, temperatura e ambiente.
