FESTO 536205

Descrizione del Prodotto

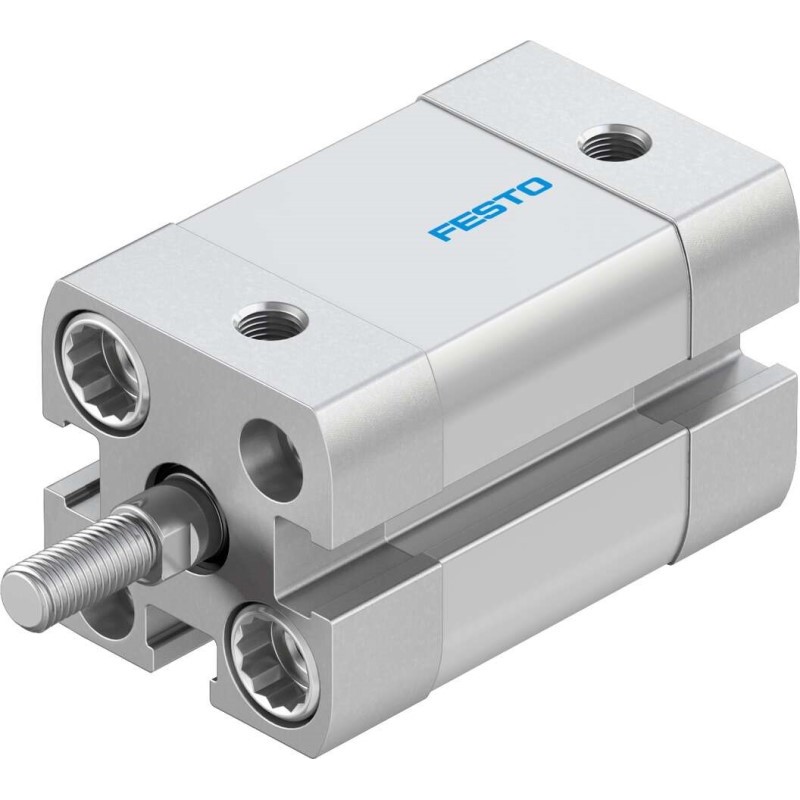

Il cilindro pneumatico compatto Festo ADN-12-10-A-P-A (codice prodotto 536205) è progettato secondo lo standard ISO 21287, offrendo una soluzione efficiente in termini di spazio con dimensioni ridotte fino al 50% rispetto ai cilindri standard. Questo cilindro a doppio effetto presenta un diametro del pistone di 12 mm e una corsa di 10 mm, garantendo una forza teorica di 68 N a 6 bar in avanzamento. È dotato di anelli di ammortizzazione elastici su entrambi i lati per un funzionamento fluido e una maggiore durata. Il pistone magnetico consente il rilevamento della posizione tramite sensori di prossimità, rendendolo adatto a varie applicazioni di automazione industriale che richiedono un controllo preciso.

Specifiche Tecniche

– Serie: ADN
– Diametro del pistone: 12 mm
– Corsa: 10 mm
– Filettatura dell’asta del pistone: M5
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Conformità agli standard: ISO 21287
– Estremità dell’asta del pistone: Filettatura maschio
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Asta del pistone su un solo lato
– Pressione di esercizio: 1 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto nelle posizioni finali: 0,07 J
– Forza teorica a 6 bar, ritorno: 51 N
– Forza teorica a 6 bar, avanzamento: 68 N
– Massa mobile a 0 mm di corsa: 9 g
– Aggiunta di peso per 10 mm di corsa: 12 g
– Peso base a 0 mm di corsa: 77 g
– Aggiunta di massa mobile per 10 mm di corsa: 2 g
– Tipo di montaggio: Con fori passanti, con filettatura femmina, con accessori, selezionabile
– Connessione pneumatica: M5
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.

Note

Le informazioni sopra riportate sono basate sulle specifiche fornite da Festo e sono soggette a modifiche senza preavviso. Si consiglia di consultare la documentazione ufficiale per le informazioni più aggiornate.
