FESTO 536219

Descrizione del Prodotto

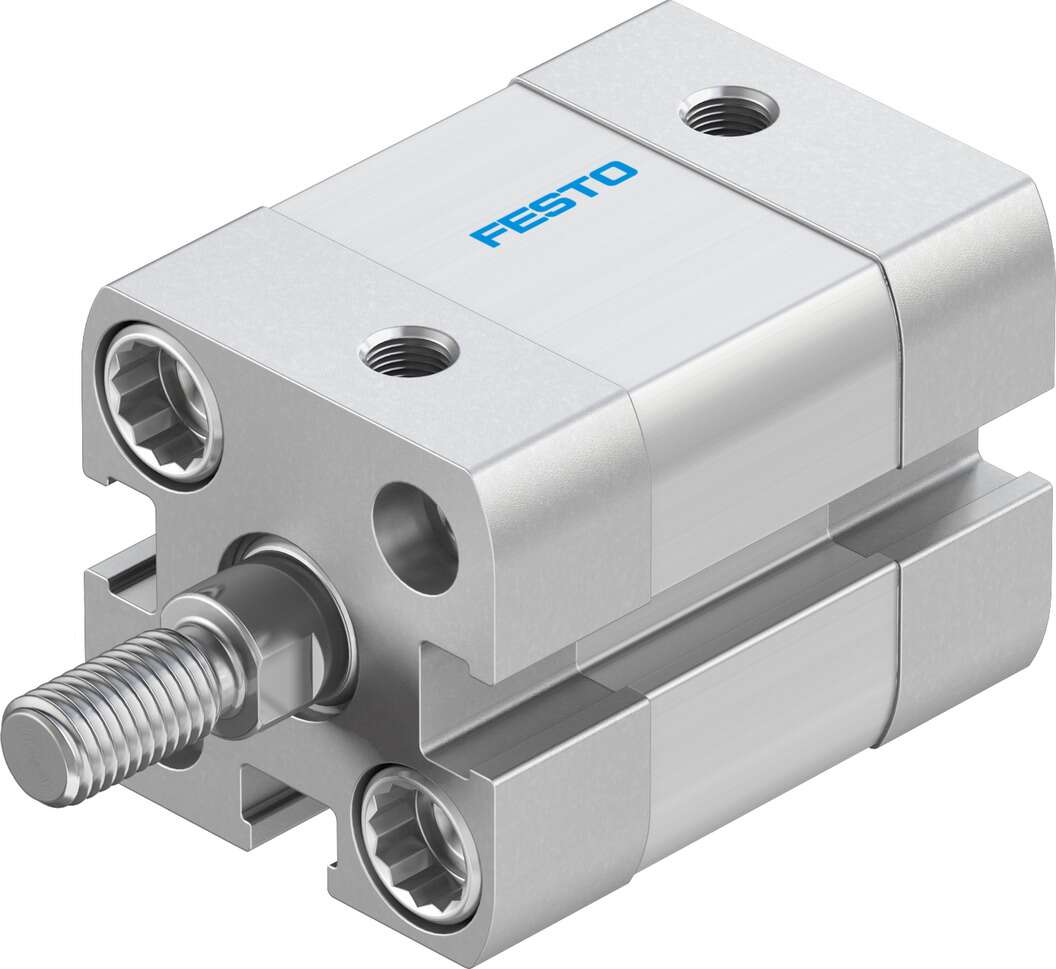

Il cilindro compatto Festo ADN-16-5-A-P-A è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 16 mm, una corsa di 5 mm e fornisce una forza teorica di 121 N a 6 bar in avanzamento. È dotato di anelli di ammortizzazione elastici su entrambe le estremità per garantire un funzionamento fluido e una lunga durata. Il pistone magnetico consente un facile rilevamento della posizione, rendendolo adatto a varie applicazioni industriali che richiedono controllo preciso e ingombro minimo.

Specifiche Tecniche

– Diametro del pistone: 16 mm
– Corsa: 5 mm
– Filettatura della stanga del pistone: M6
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 21287
– Estremità della stanga del pistone: Filettatura maschio
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Stanga del pistone su un solo lato
– Pressione di esercizio: 1 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto nelle posizioni finali: 0,15 J
– Forza teorica a 6 bar, corsa di ritorno: 90 N
– Forza teorica a 6 bar, corsa di avanzamento: 121 N
– Massa in movimento a 0 mm di corsa: 15 g
– Aggiunta di peso per 10 mm di corsa: 14 g
– Peso base a 0 mm di corsa: 79 g
– Aggiunta di massa in movimento per 10 mm di corsa: 4 g
– Tipo di montaggio: Con fori passanti, con filettatura femmina, con accessori, selettivamente
– Connessione pneumatica: M5
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale della stanga del pistone: Acciaio ad alta lega
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Documentazione

– Documentazione tecnica

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da Festo.
