FESTO 536222

Descrizione del Prodotto

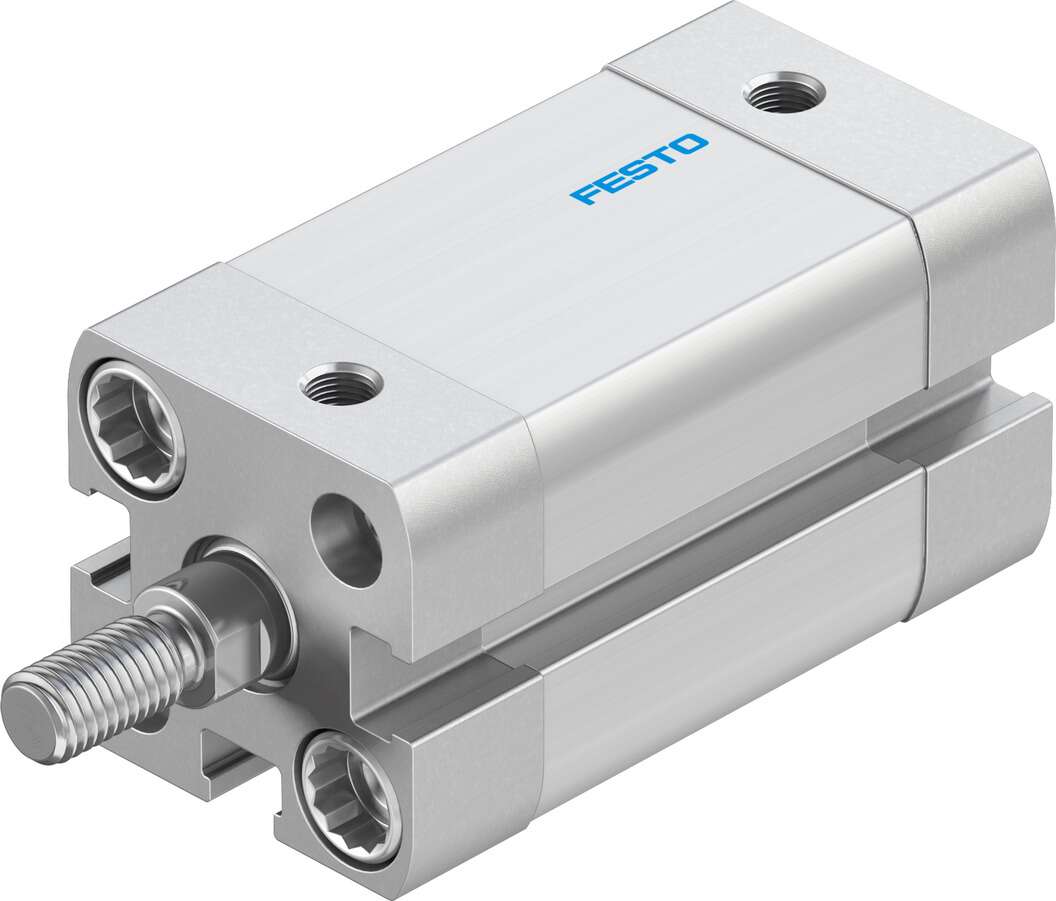

Il cilindro compatto Festo ADN-16-20-A-P-A è un attuatore pneumatico a doppio effetto conforme alla norma ISO 21287. Grazie al suo design compatto, è ideale per applicazioni con spazi limitati, offrendo prestazioni affidabili e una lunga durata operativa.

Specifiche Tecniche

– Diametro del pistone: 16 mm
– Corsa: 20 mm
– Filettatura stelo pistone: M6
– Ammortizzazione: Anelli/placche elastiche su entrambi i lati (tipo P)
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 21287
– Estremità dello stelo: Filettatura maschio
– Rilevamento posizione: Per sensore di prossimità
– Varianti: Stelo su un solo lato
– Pressione di esercizio: 1 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto nelle posizioni finali: 0,15 J
– Forza teorica a 6 bar, corsa di ritorno: 90 N
– Forza teorica a 6 bar, corsa di avanzamento: 121 N
– Massa in movimento a 0 mm di corsa: 15 g
– Aggiunta di peso per 10 mm di corsa: 14 g
– Peso base a 0 mm di corsa: 79 g
– Aggiunta di massa in movimento per 10 mm di corsa: 4 g
– Tipo di fissaggio: Con fori passanti, con filettatura interna, con accessori, selezionabile
– Connessione pneumatica: M5
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dello stelo del pistone: Acciaio legato di alta qualità
– Materiale del tubo cilindro: Lega di alluminio forgiato, anodizzato liscio

Caratteristiche Principali

– Design compatto che consente un risparmio di spazio fino al 50% rispetto ai cilindri standard conformi a ISO 15552.
– Ampia gamma di varianti per applicazioni personalizzate.
– Ammortizzazione elastica su entrambi i lati per un assorbimento efficace dell’energia residua.
– Possibilità di rilevamento della posizione tramite sensori di prossimità.
– Facile installazione grazie a una vasta gamma di accessori di montaggio.

Applicazioni Tipiche

Il cilindro compatto Festo ADN-16-20-A-P-A è adatto per applicazioni in cui lo spazio è limitato e sono richieste prestazioni affidabili, come nel settore dell’automazione industriale, assemblaggio, movimentazione e altre applicazioni pneumatiche.

Documentazione e Risorse

– Scheda tecnica dettagliata
– File CAD 3D

Note

Per ulteriori informazioni, consultare la documentazione fornita o contattare il supporto tecnico Festo.
