FESTO 536247

Descrizione del Prodotto

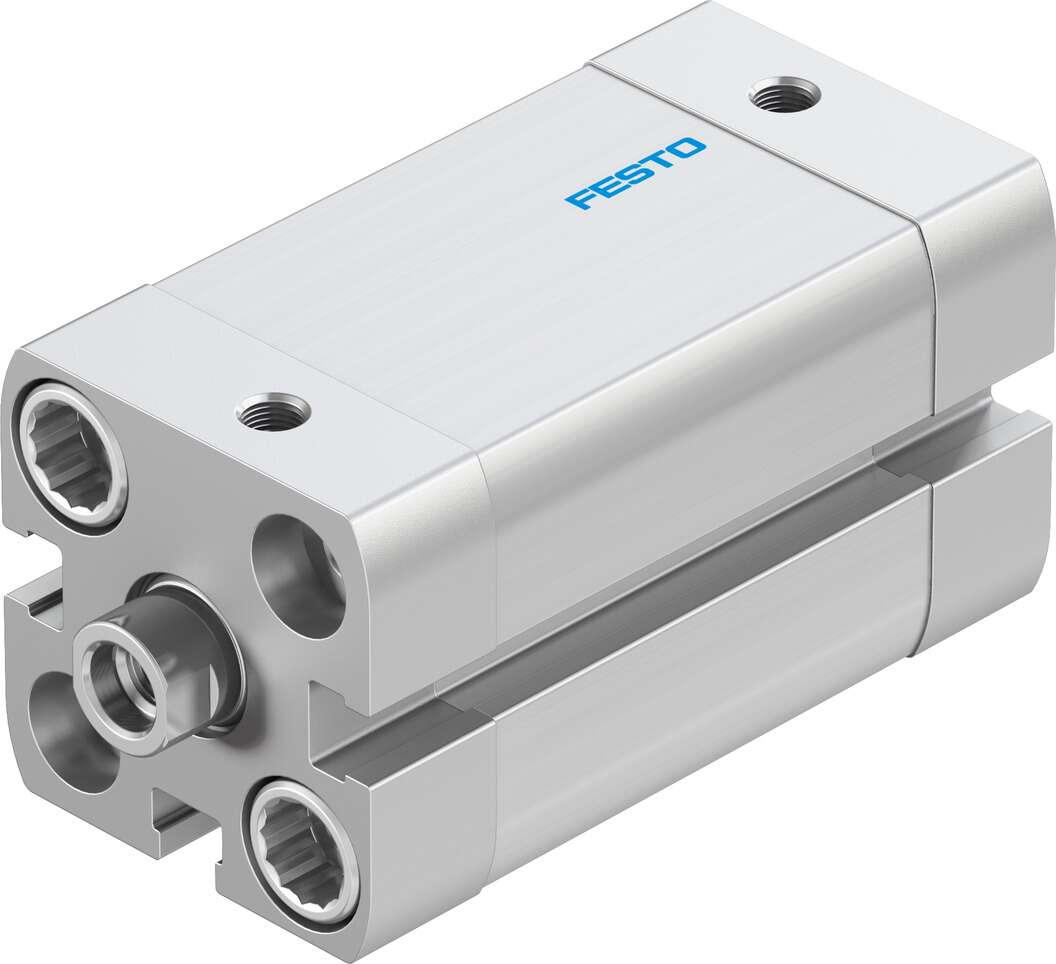

Il cilindro pneumatico compatto Festo ADN-20-30-I-P-A (codice 536247) è un attuatore a doppio effetto conforme alla norma ISO 21287. Progettato per applicazioni che richiedono un ingombro ridotto, offre prestazioni affidabili in spazi limitati.

Specifiche Tecniche

– Diametro del pistone: 20 mm
– Corsa: 30 mm
– Azione: Doppio effetto
– Filettatura stelo pistone: M6 (femmina)
– Tipo di ammortizzamento: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Pressione operativa: da 0,6 a 10 bar
– Temperatura operativa: da -20°C a +80°C
– Connessione pneumatica: M5
– Materiale del cilindro: Lega di alluminio anodizzato
– Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
– Conformità agli standard: ISO 21287
– Rilevamento della posizione: Tramite sensore di prossimità
– Classe di resistenza alla corrosione: 2 (stress da corrosione moderato)
– Energia d’impatto nelle posizioni finali: 0,2 J
– Forza teorica a 6 bar, avanzamento: 188 N
– Forza teorica a 6 bar, ritorno: 141 N
– Massa mobile a 0 mm di corsa: 30 g
– Peso base a 0 mm di corsa: 131 g
– Peso aggiuntivo per 10 mm di corsa: 21 g
– Massa mobile aggiuntiva per 10 mm di corsa: 6 g
– Tipo di montaggio: Con foro passante, filettatura interna o accessori opzionali
– Nota sui materiali: Conforme alla direttiva RoHS
– Materiale delle guarnizioni: TPE-U(PUR)
– Posizione di montaggio: Qualsiasi
– Varianti: Stelo del pistone su un solo lato

Caratteristiche Principali

– Design compatto conforme alla norma ISO 21287, ideale per spazi ristretti.
– Ammortizzamento elastico su entrambi i lati per un funzionamento silenzioso e una maggiore durata.
– Possibilità di rilevamento della posizione tramite sensori di prossimità.
– Materiali di alta qualità per resistenza alla corrosione e lunga durata.
– Flessibilità di montaggio grazie alle diverse opzioni disponibili.

Applicazioni Tipiche

– Automazione industriale
– Sistemi di movimentazione
– Macchine utensili
– Linee di assemblaggio
– Applicazioni in cui lo spazio è limitato e sono richieste prestazioni affidabili

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Festo.
