FESTO 536261

Descrizione del Prodotto

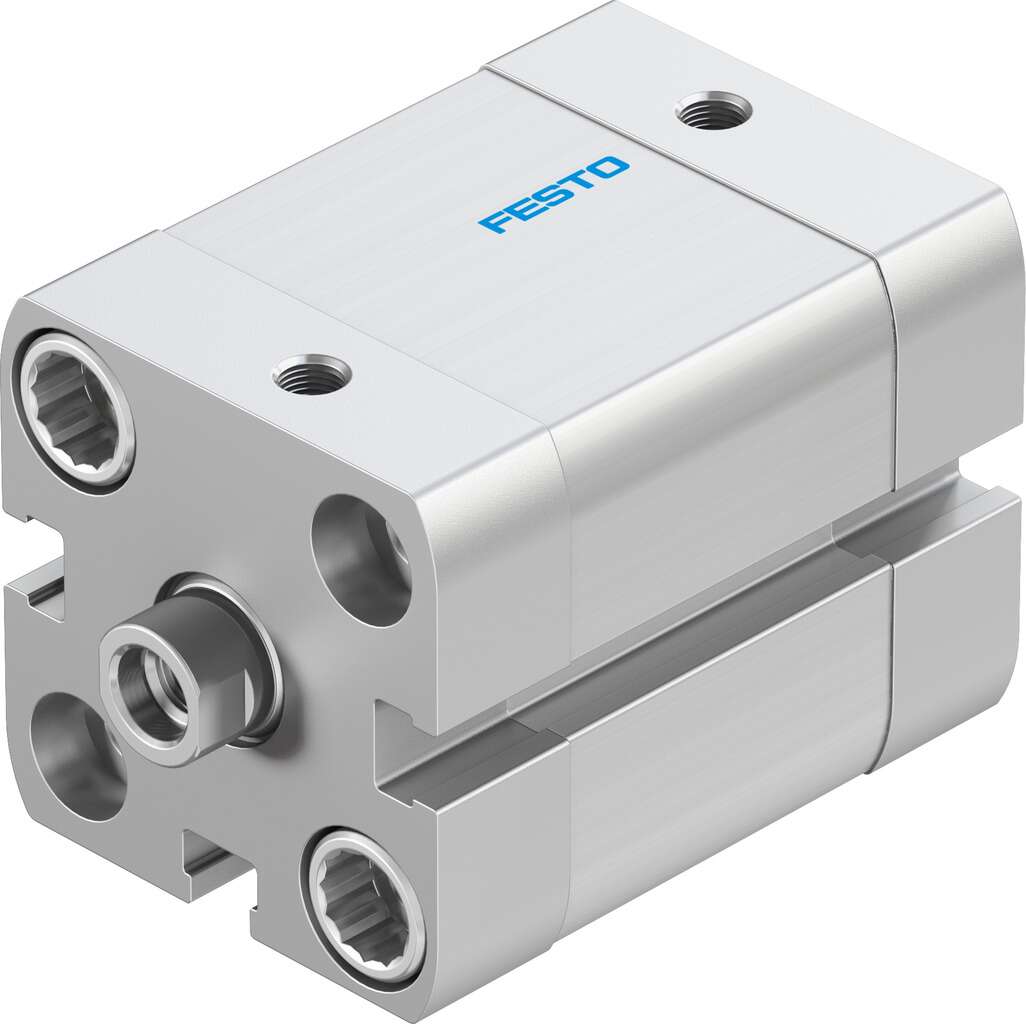

Il cilindro pneumatico compatto Festo ADN-25-15-I-P-A è un attuatore a doppio effetto conforme alla norma ISO 21287. Progettato per applicazioni in spazi ristretti, offre prestazioni affidabili e una lunga durata operativa.

Specifiche Tecniche

– Diametro del pistone: 25 mm
– Corsa: 15 mm
– Filettatura stelo pistone: M6 (femmina)
– Ammortizzazione: Anelli/placche elastiche su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Conformità normativa: ISO 21287
– Rilevamento posizione: Per sensore di prossimità
– Pressione di esercizio: 0,6 – 10 bar
– Temperatura ambiente: da -20°C a +80°C
– Forza teorica a 6 bar, corsa di avanzamento: 295 N
– Forza teorica a 6 bar, corsa di ritorno: 247 N
– Massa mobile a 0 mm di corsa: 50 g
– Peso base a 0 mm di corsa: 156 g
– Materiale del corpo: Lega di alluminio anodizzato
– Materiale dello stelo del pistone: Acciaio inossidabile
– Materiale delle guarnizioni: TPE-U(PUR)
– Connessione pneumatica: M5
– Classe di resistenza alla corrosione: 2 (stress da corrosione moderato)
– Conformità RoHS: Sì

Caratteristiche e Benefici

– Design Compatto: Rispetto ai cilindri standard ISO 15552, la serie ADN offre una riduzione dello spazio di installazione fino al 50%, rendendola ideale per applicazioni in spazi limitati.
– Ammortizzazione Flessibile: Gli anelli elastici alle estremità riducono rumore e vibrazioni, prolungando la durata operativa e migliorando la produttività.
– Rilevamento della Posizione: Lo stelo magnetico consente il rilevamento senza contatto tramite sensori di prossimità montati nelle scanalature del cilindro.
– Facilità di Montaggio: Può essere montato orizzontalmente o verticalmente, con accessori opzionali che offrono ulteriore flessibilità, come staffe di supporto o montaggi a piede.

Applicazioni Tipiche

Il cilindro Festo ADN-25-15-I-P-A è adatto per una vasta gamma di applicazioni industriali, inclusi sistemi di automazione, assemblaggio, movimentazione di materiali e altre situazioni che richiedono attuatori compatti e affidabili.

Documentazione e Risorse

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Festo o presso i distributori autorizzati.
