FESTO 536262

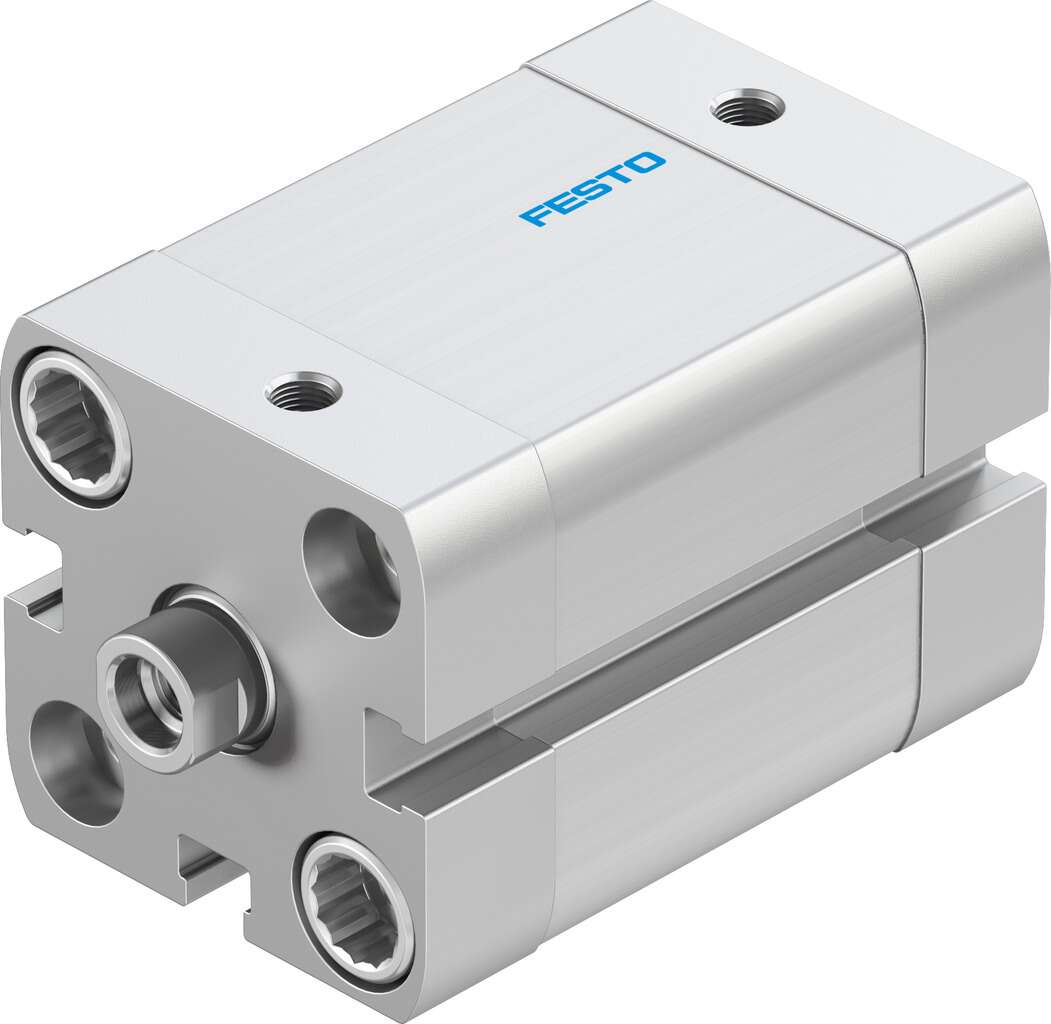

Ecco la scheda tecnica del cilindro compatto Festo modello ADN-25-20-I-P-A (codice prodotto 536262):

Descrizione del Prodotto

Il cilindro compatto Festo ADN-25-20-I-P-A è un attuatore pneumatico a doppio effetto conforme alla norma ISO 21287. Grazie al suo design compatto, richiede fino al 50% di spazio in meno rispetto ai cilindri standard, rendendolo ideale per applicazioni in spazi ristretti. È dotato di un pistone con diametro di 25 mm e una corsa di 20 mm, offrendo una forza teorica di 295 N in avanzamento a 6 bar. Il cilindro è equipaggiato con anelli di ammortizzazione elastici su entrambi i lati e un pistone magnetico per il rilevamento della posizione.

Specifiche Tecniche

– **Diametro del pistone:** 25 mm
– **Corsa:** 20 mm
– **Forza teorica a 6 bar (avanzamento):** 295 N
– **Forza teorica a 6 bar (ritorno):** 247 N
– **Pressione di esercizio:** 0,6 – 10 bar
– **Temperatura ambiente:** -20°C … +80°C
– **Connessione pneumatica:** M5
– **Filettatura stelo pistone:** M6
– **Tipo di ammortizzazione:** Anelli/placche di ammortizzazione elastici su entrambi i lati
– **Materiale del cilindro:** Lega di alluminio forgiato, anodizzato liscio
– **Materiale dello stelo del pistone:** Acciaio ad alta lega
– **Materiale delle guarnizioni:** TPE-U(PUR)
– **Peso base per corsa 0 mm:** 156 g
– **Peso aggiuntivo per 10 mm di corsa:** 23 g
– **Massa mobile per corsa 0 mm:** 50 g
– **Massa mobile aggiuntiva per 10 mm di corsa:** 6 g
– **Classe di resistenza alla corrosione (CRC):** 2 – Stress da corrosione moderato
– **Conformità RoHS:** Sì
– **Conformità LABS (PWIS):** VDMA24364-B1/B2-L
– **Energia d’impatto nelle posizioni finali:** 0,3 J
– **Rilevamento della posizione:** Per sensori di prossimità
– **Posizione di montaggio:** Qualsiasi
– **Tipo di montaggio:** Con foro passante, filettatura interna o accessori
– **Principio di funzionamento:** Doppio effetto
– **Conformità allo standard:** ISO 21287
– **Simbolo:** 991,217
– **Nota sul mezzo operativo e pilota:** Funzionamento lubrificato possibile (in tal caso, il funzionamento lubrificato sarà sempre richiesto)
– **Protezione contro la rotazione:** Nessuna
– **Tipo di stelo del pistone:** Ad un’estremità
– **Proprietà speciali del materiale:** Nessuna
– **Gamma di temperatura:** Standard
– **Movimento costante:** Standard
– **Caratteristiche di funzionamento:** Standard
– **Miglioramento delle prestazioni di funzionamento:** Nessuna
– **Protezione dalla corrosione:** Standard
– **Targhetta identificativa:** Targhetta incollata
– **Bassa temperatura:** Nessuna
– **Variante raschiatore:** Standard
– **Certificazione UE:** Nessuna

Caratteristiche Principali

– **Design Compatto:** Conforme alla norma ISO 21287, offre una soluzione salvaspazio per applicazioni in spazi ristretti.
– **Ammortizzazione Elastica:** Anelli di ammortizzazione elastici su entrambi i lati per un assorbimento efficace dell’energia residua.
– **Rilevamento della Posizione:** Pistone magnetico per il rilevamento senza contatto tramite sensori di prossimità.
– **Flessibilità di Montaggio:** Possibilità di montaggio in qualsiasi posizione con fori passanti, filettature interne o accessori.
– **Materiali di Alta Qualità:** Corpo in lega di alluminio anodizzato e stelo del pistone in acciaio ad alta lega per una lunga durata e resistenza alla corrosione.

Applicazioni Tipiche

Il cilindro compatto Festo ADN-25-20-I-P-A è ideale per applicazioni in cui lo spazio è limitato e sono richieste prestazioni affidabili, come nel settore dell’automazione industriale, assemblaggio, movimentazione di materiali e altre applicazioni pneumatiche generali.

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.

*Nota: Le specifiche tecniche e le caratteristiche del prodotto sono soggette a modifiche senza preavviso. Si consiglia di consultare la documentazione ufficiale di Festo per le informazioni più aggiornate.*
