FESTO 536267.25.I.P.A.

Descrizione del Prodotto

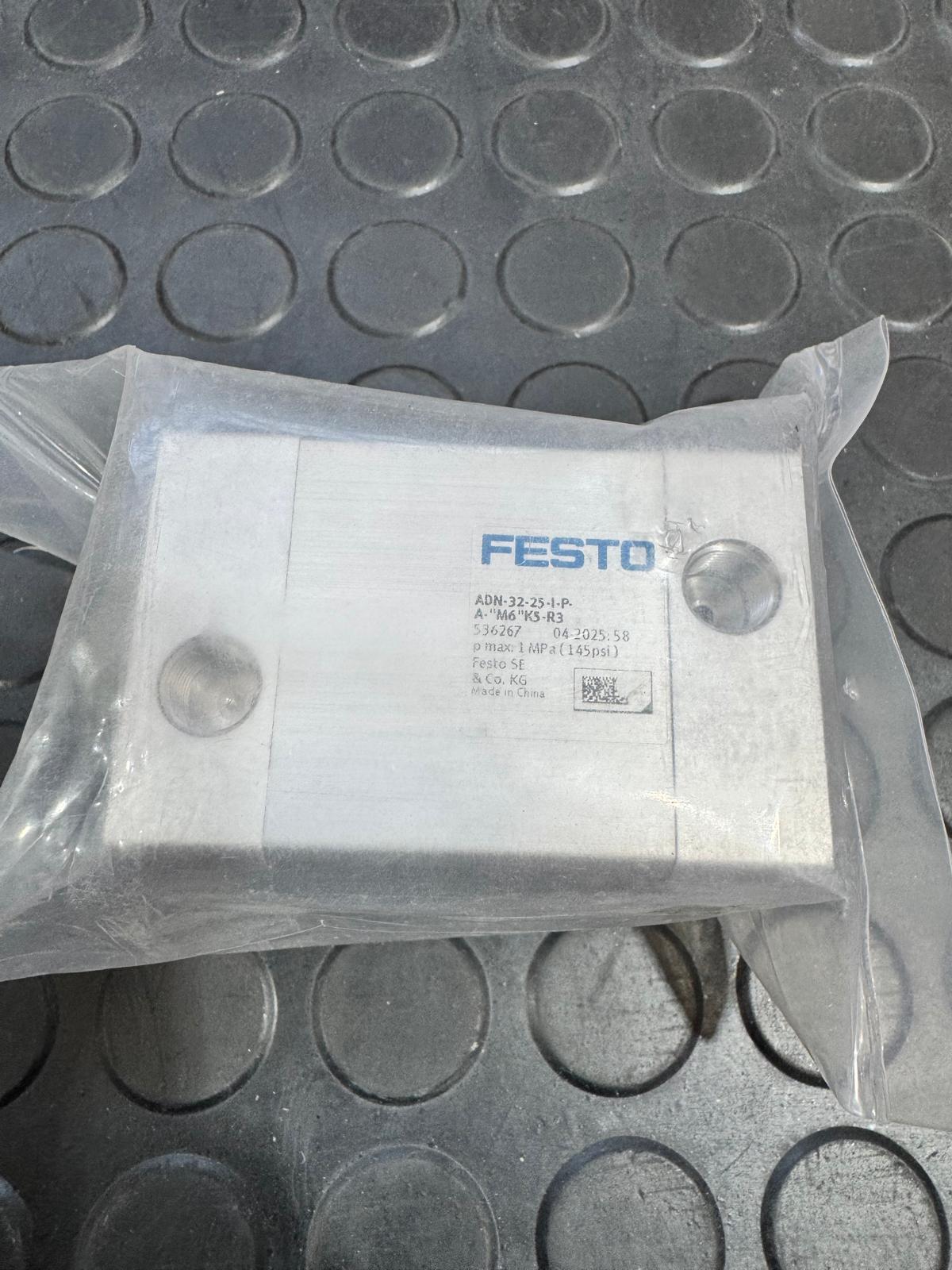

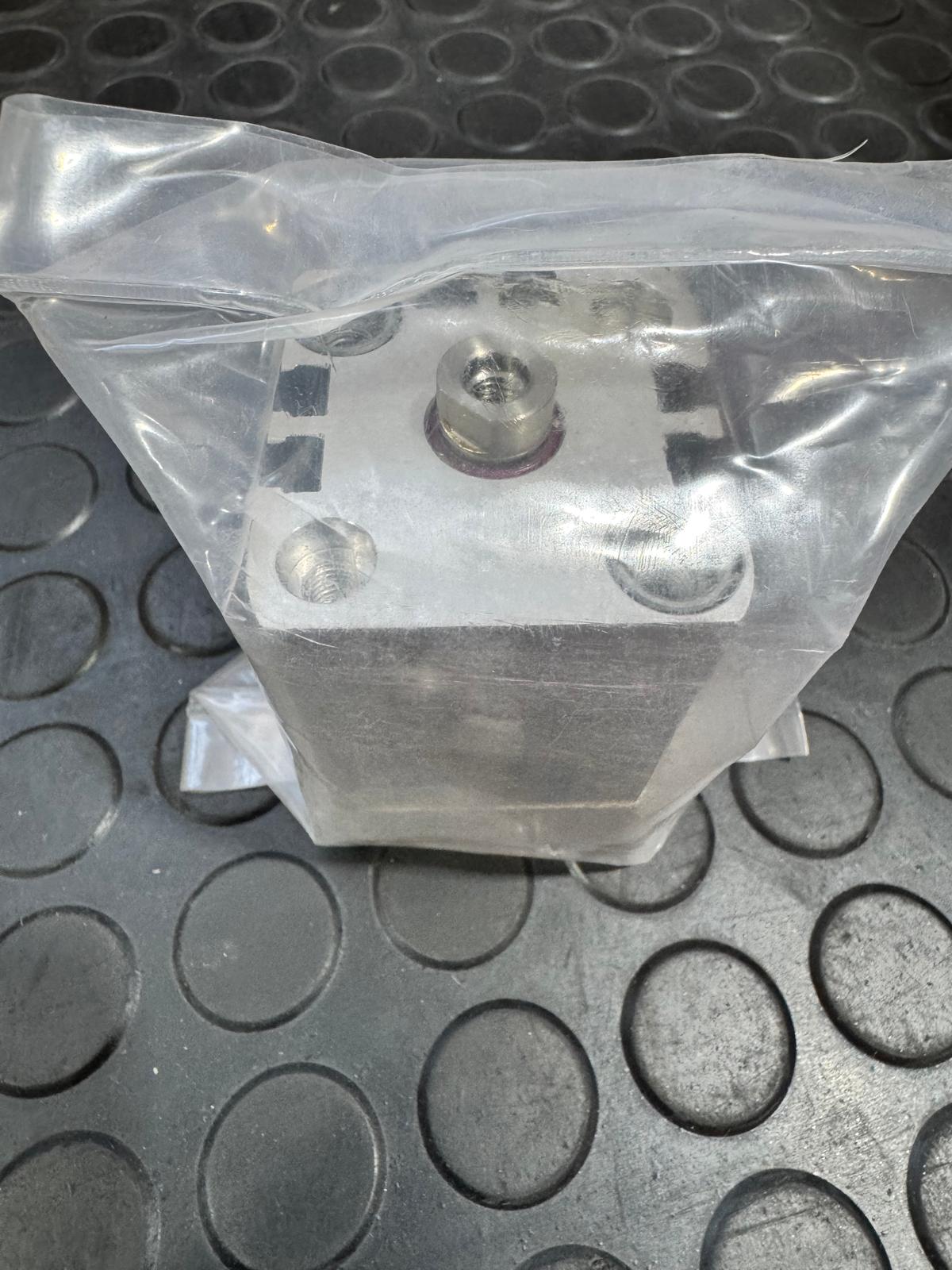

Il cilindro compatto FESTO 536267.25.I.P.A. è un attuatore pneumatico a doppio effetto, progettato per applicazioni che richiedono un design compatto e prestazioni affidabili. Questo cilindro è conforme alla norma ISO 21287 e presenta un diametro del pistone di 32 mm con una corsa di 250 mm.

Specifiche Tecniche

• Serie:

  ADN

• Diametro del pistone:

  32 mm

• Corsa:

  250 mm

• Filettatura stelo pistone:

  Filettatura interna

• Ammortizzazione:

  Anelli/piastre di ammortizzazione elastici su entrambi i lati

• Rilevamento posizione:

  Per sensore di prossimità

• Proprietà speciali dei materiali:

  Nessuna

• Protezione contro la rotazione:

  Asta del pistone quadrata

• Tipo di stelo pistone:

  Su un’estremità

• Filettatura personalizzata:

  Nessuna

Caratteristiche Operative

• Pressione di esercizio:

  0,6 bar … 10 bar

• Temperatura ambiente:

  -40 °C … 120 °C

• Forza teorica a 6 bar, corsa di avanzamento:

  415 N … 483 N

• Forza teorica a 6 bar, corsa di ritorno:

  415 N

• Massima energia d’impatto nelle posizioni finali:

  0,40 J

• Massima velocità di esercizio:

  1 m/s

Materiali

• Corpo del cilindro:

  Lega di alluminio forgiato, anodizzato liscio

• Copertura:

  Alluminio anodizzato

• Stelo del pistone:

  Acciaio inossidabile ad alta lega

• Guarnizioni:

  TPE-U(PUR)

Conformità e Certificazioni

• Conformità LABS (PWIS):

  VDMA24364-B1/B2-L

• Classe di pulizia:

  Classe 4 secondo ISO 14644-1

• Conformità RoHS:

  Conforme

• Marcatura CE:

  Secondo la Direttiva ATEX

• Protezione contro le esplosioni:

  Zona 1 (ATEX), Zona 2 (ATEX), Zona 21 (ATEX), Zona 22 (ATEX)

Note Aggiuntive

Il cilindro compatto FESTO 536267.25.I.P.A. è progettato per applicazioni che richiedono un design compatto senza compromettere le prestazioni. La sua costruzione robusta e le caratteristiche tecniche lo rendono adatto per una vasta gamma di applicazioni industriali.

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da FESTO.
