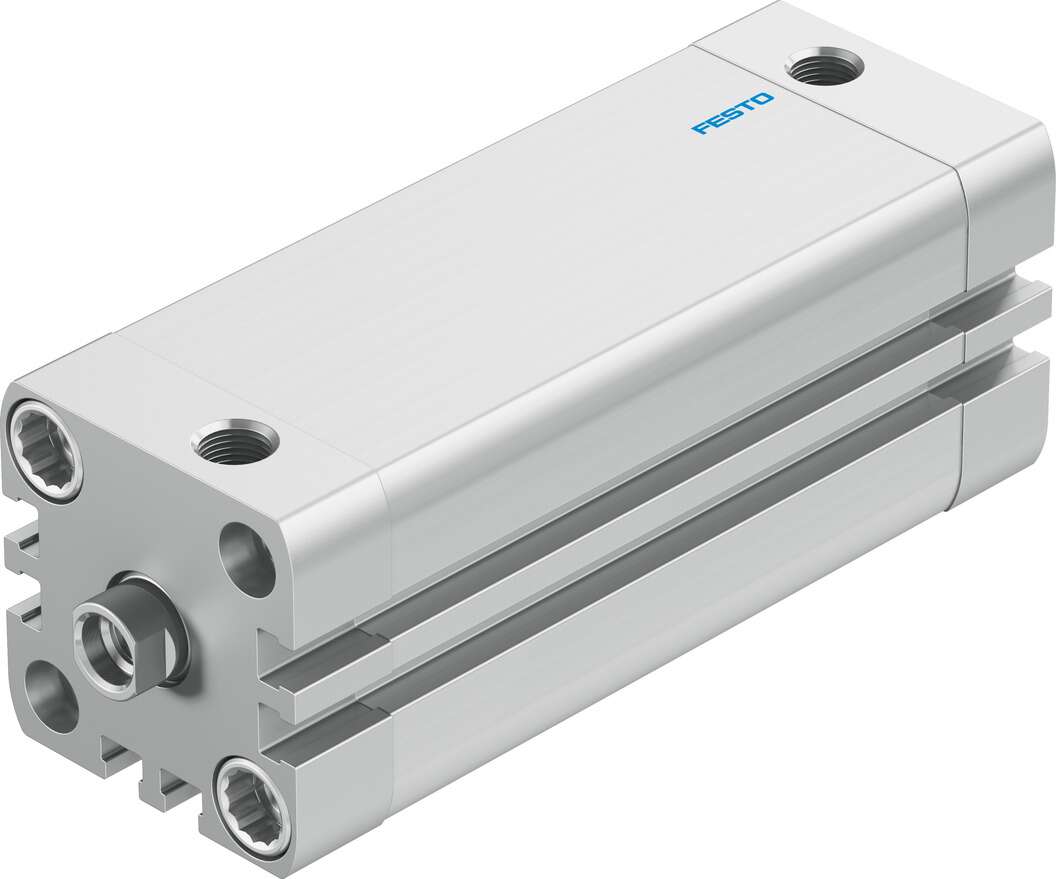

FESTO 536287

Descrizione del Prodotto

Il cilindro compatto Festo ADN-32-80-I-P-A è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Con un diametro del pistone di 32 mm e una corsa di 80 mm, fornisce una forza teorica di 483 N a 6 bar in avanzamento. Il cilindro a doppio effetto è dotato di anelli di ammortizzazione elastici su entrambe le estremità per un funzionamento fluido e una lunga durata. Il pistone magnetico consente un facile rilevamento della posizione, rendendolo adatto a varie applicazioni di automazione industriale dove lo spazio è limitato.

Specifiche Tecniche

– **Serie**: ADN
– **Diametro del pistone**: 32 mm
– **Corsa**: 80 mm
– **Forza teorica a 6 bar**: 483 N in avanzamento, 415 N in ritorno
– **Azione del cilindro**: Doppio effetto
– **Connessione pneumatica**: G1/8
– **Filettatura dello stelo**: M8 (filettatura interna)
– **Pressione di esercizio**: 0,6 – 10 bar
– **Temperatura ambiente**: -20 °C … 80 °C
– **Ammortizzazione**: Anelli/placche di ammortizzazione elastici su entrambe le estremità
– **Posizione di montaggio**: Qualsiasi
– **Materiale del corpo**: Lega di alluminio forgiato, anodizzato liscio
– **Materiale dello stelo**: Acciaio ad alta lega
– **Materiale delle guarnizioni**: TPE-U(PUR)
– **Peso base per corsa 0 mm**: 265 g
– **Peso aggiuntivo per 10 mm di corsa**: 30 g
– **Massa mobile per corsa 0 mm**: 60 g
– **Massa mobile aggiuntiva per 10 mm di corsa**: 9 g
– **Classe di resistenza alla corrosione**: 2 – Stress da corrosione moderato
– **Conformità**: ISO 21287, RoHS

Caratteristiche Principali

– **Design Compatto**: Conforme alla norma ISO 21287, offre una soluzione salvaspazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552.
– **Ammortizzazione Integrata**: Anelli di ammortizzazione elastici su entrambe le estremità per un funzionamento fluido e una lunga durata.
– **Rilevamento della Posizione**: Pistone magnetico che consente un facile rilevamento della posizione tramite sensori di prossimità.
– **Flessibilità di Montaggio**: Opzioni di montaggio versatili con fori passanti e filettature interne.
– **Materiali di Alta Qualità**: Corpo in lega di alluminio forgiato anodizzato liscio e stelo in acciaio ad alta lega per una maggiore durata e resistenza alla corrosione.

Applicazioni Tipiche

– **Automazione Industriale**: Ideale per applicazioni in cui lo spazio è limitato e sono richiesti movimenti lineari precisi.
– **Macchinari Speciali**: Utilizzato in macchine dove è necessaria una soluzione compatta per l’attuazione lineare.
– **Sistemi di Assemblaggio**: Adatto per operazioni di pick-and-place e altre applicazioni di assemblaggio automatizzato.

Documentazione Tecnica

– **Scheda Tecnica**: [ADN-32-80-I-P-A Specification Sheet](https://www.festo.com/cat/en_us/data/doc_enus/PDFs/ADN-32-80-I-P-A.pdf)
– **Manuale Operativo**: [Festo Pneumatic Cylinders Operating Manual](https://www.festo.com/cat/en_us/data/doc_enus/PDFs/Pneumatic_Cylinders_Operating_Manual.pdf)
– **Catalogo**: [Festo ADN/AEN Catalog](https://www.festo.com/cat/en_us/data/doc_enus/PDFs/ADN_AEN_Catalog.pdf)

Note

– **Manutenzione**: Il funzionamento lubrificato è possibile, ma una volta avviato, sarà sempre necessario.
– **Conformità**: Conforme alla direttiva RoHS e alla norma ISO 21287.
– **Resistenza alla Corrosione**: Classe di resistenza alla corrosione 2, adatta per ambienti con stress da corrosione moderato.

Codici e Identificativi

– **Codice Prodotto Festo**: 536287
– **Codice RS**: 121-5759
– **Codice EAN**: 4052568170967
– **Codice HS**: 84123100

Dimensioni

– **Larghezza**: 47 mm
– **Altezza**: 47 mm
– **Lunghezza**: 130 mm

Opzioni di Montaggio

– **Fori Passanti**: Per un montaggio diretto e sicuro.
– **Filettature Interne**: Per un’installazione flessibile con accessori.
– **Accessori Disponibili**: Una gamma completa di accessori di montaggio per diverse configurazioni.

Accessori Compatibili

– **Sensori di Prossimità**: Per il rilevamento della posizione del pistone.
– **Kit di Montaggio**: Staffe e supporti per diverse opzioni di installazione.
– **Ammortizzatori**: Per un ulteriore smorzamento dell’energia residua.

Informazioni sull’Ordine

– **Quantità Minima d’Ordine**: 1 pezzo
– **Disponibilità**: Contattare il fornitore per informazioni sulla disponibilità e sui tempi di consegna.
– **Prezzo Indicativo**: Circa €89,21 per unità (IVA esclusa), soggetto a variazioni in base al fornitore e alla quantità ordinata.
