FESTO 536315

Descrizione del Prodotto

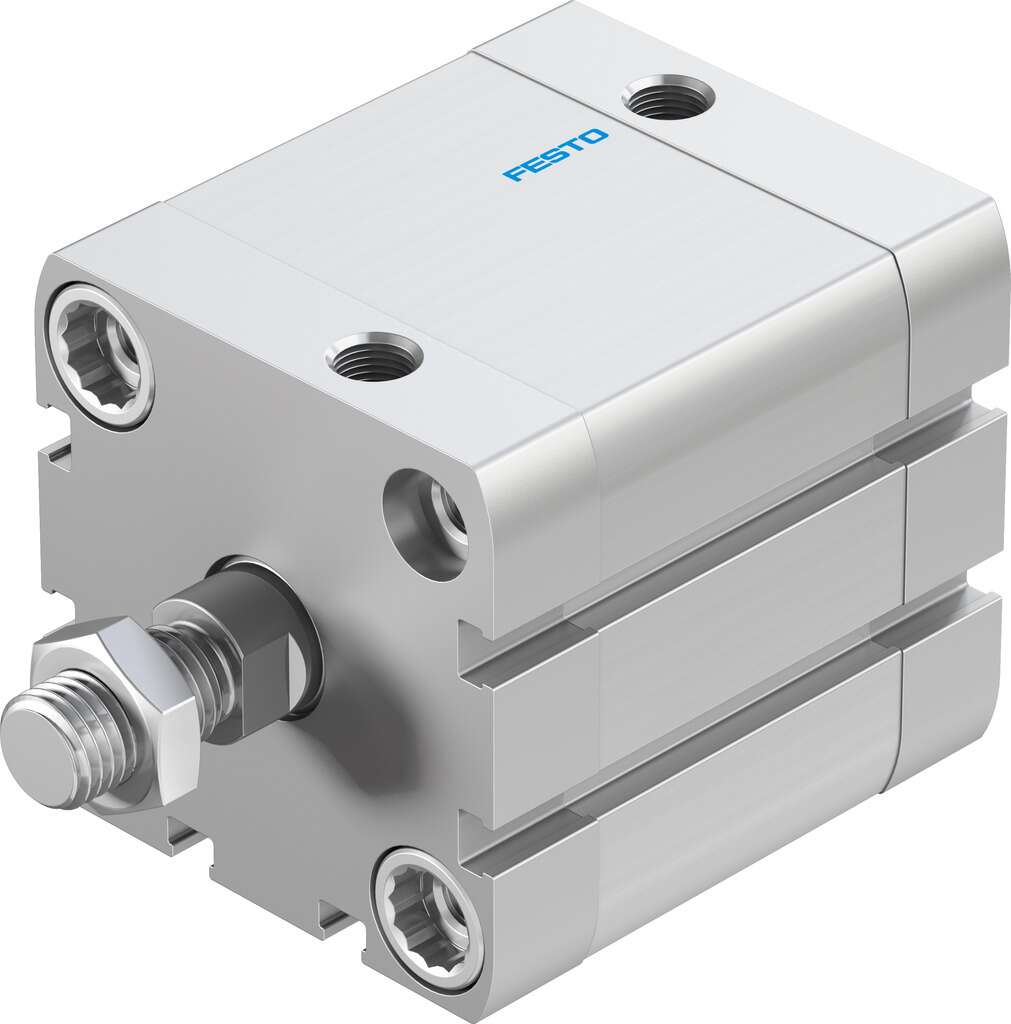

Il cilindro compatto Festo ADN-50-30-A-P-A (codice prodotto 536315) è un attuatore pneumatico a doppio effetto conforme alla norma ISO 21287. Grazie al suo design compatto, offre elevate prestazioni in spazi ridotti, rendendolo ideale per una vasta gamma di applicazioni industriali.

Specifiche Tecniche

– Diametro del pistone: 50 mm
– Corsa: 30 mm
– Tipo di azionamento: Doppio effetto
– Filettatura dello stelo: M12 x 1,25
– Connessione pneumatica: G1/8
– Pressione di esercizio: da 0,6 a 10 bar
– Temperatura ambiente: da -20°C a +80°C
– Forza teorica a 6 bar (corsa in avanzamento): 1.178 N
– Forza teorica a 6 bar (corsa in ritorno): 1.057 N
– Massa mobile a 0 mm di corsa: 140 g
– Aggiunta di massa mobile per 10 mm di corsa: 16 g
– Peso base a 0 mm di corsa: 540 g
– Aggiunta di peso per 10 mm di corsa: 51 g
– Materiale del cilindro: Lega di alluminio anodizzato
– Materiale dello stelo: Acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: TPE-U (PUR)
– Tipo di ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 21287
– Rilevamento della posizione: Tramite sensori di prossimità
– Classe di resistenza alla corrosione (CRC): 2 (stress da corrosione moderato)
– Energia d’impatto nelle posizioni finali: 1 J

Caratteristiche Principali

– Design compatto che consente un risparmio di spazio fino al 50% rispetto ai cilindri standard conformi alla norma ISO 15552.
– Ampia gamma di varianti per applicazioni personalizzate.
– Ammortizzazione integrata per l’assorbimento dell’energia residua, garantendo una lunga durata e riducendo l’usura.
– Possibilità di montaggio semplice grazie a una vasta gamma di accessori di montaggio.
– Rilevamento della posizione senza contatto tramite sensori di prossimità montati a filo nelle scanalature del cilindro.

Applicazioni Tipiche

Il cilindro compatto ADN-50-30-A-P-A è adatto per applicazioni in cui lo spazio è limitato e sono richieste elevate prestazioni, come nel settore dell’automazione industriale, nelle macchine per l’imballaggio e nei sistemi di movimentazione.

Accessori Consigliati

– Sensori di prossimità per il rilevamento della posizione.
– Staffe di montaggio per diverse configurazioni di installazione.
– Giunti e raccordi per la connessione pneumatica.

Note

Per garantire prestazioni ottimali e una lunga durata del cilindro, si raccomanda di utilizzare aria compressa filtrata conforme alla norma ISO 8573-1:2010 [7:4:4]. L’uso di aria lubrificata è possibile, ma una volta iniziato, è necessario continuare con l’aria lubrificata per tutta la durata di vita del cilindro.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Festo.
