FESTO 536321

Descrizione del Prodotto

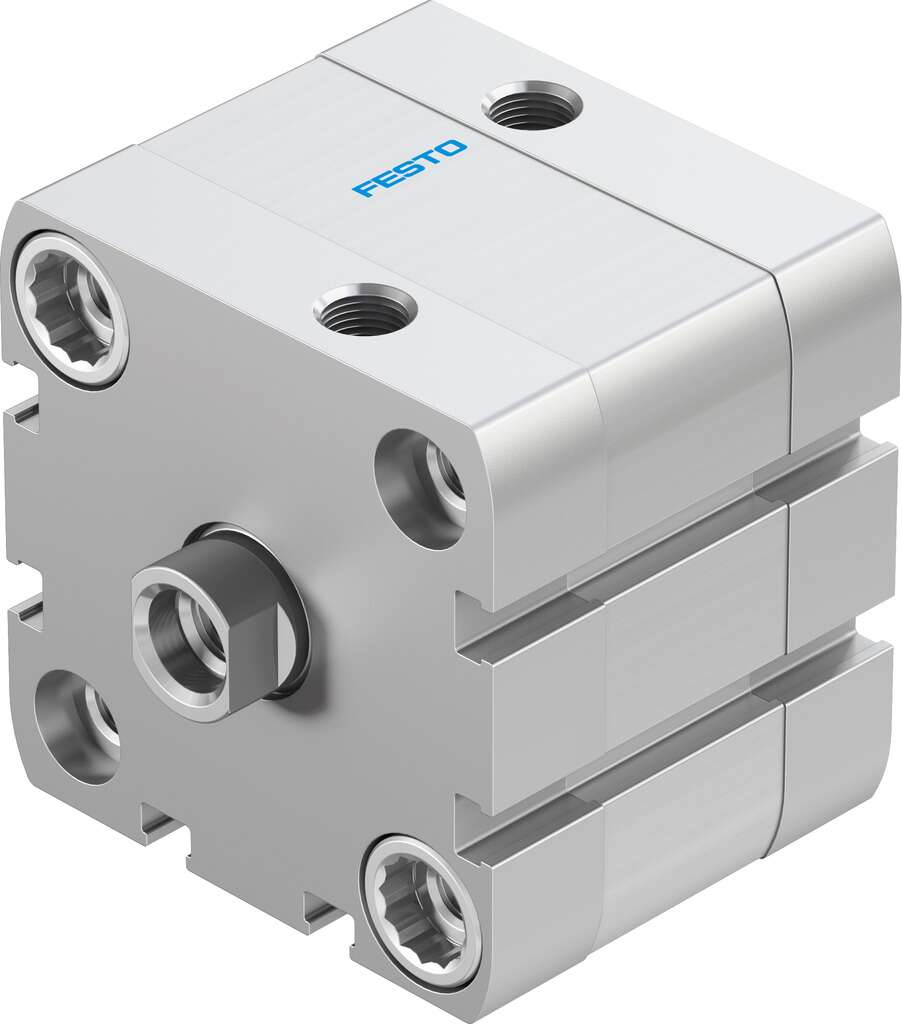

Il cilindro pneumatico compatto Festo modello ADN-50-10-I-P-A (codice 536321) è progettato per applicazioni che richiedono un design compatto e prestazioni affidabili. Conforme alla norma ISO 21287, questo cilindro offre una soluzione efficiente per spazi ristretti.

Specifiche Tecniche

• Diametro del pistone: 50 mm
• Corsa: 10 mm
• Forza teorica a 6 bar: 1178 N in avanzamento, 1057 N in ritorno
• Pressione di esercizio: da 0,6 a 10 bar
• Temperatura ambiente: da -20°C a +80°C
• Connessione pneumatica: G1/8
• Filettatura stelo: M10 (femmina)
• Tipo di ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
• Materiale del cilindro: Lega di alluminio forgiato, anodizzato liscio
• Materiale dello stelo del pistone: Acciaio legato di alta qualità
• Dimensioni: 62,7 mm (L) x 65,5 mm (P) x 65,5 mm (A)

Caratteristiche Principali

• Design compatto che consente un risparmio di spazio fino al 50% rispetto ai cilindri standard conformi a ISO 15552.
• Varianti configurabili per applicazioni personalizzate.
• Slot per sensori su tre lati per il montaggio a filo di sensori di prossimità.
• Stelo del pistone con filettatura femmina.
• Opzioni di montaggio: filettatura femmina e foro passante.
• Foro di centraggio nel cappuccio terminale compatibile con perni di centraggio ZBS.
• Magnete integrato per il rilevamento della posizione senza contatto.
• Ammortizzazione integrata per l’assorbimento dell’energia residua.

Applicazioni Tipiche

Il cilindro ADN-50-10-I-P-A è ideale per applicazioni in cui lo spazio è limitato e sono richieste prestazioni affidabili, come nel settore dell’automazione industriale, assemblaggio e movimentazione di materiali.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito del produttore o presso i distributori autorizzati.
