FESTO 536359

Descrizione del Prodotto

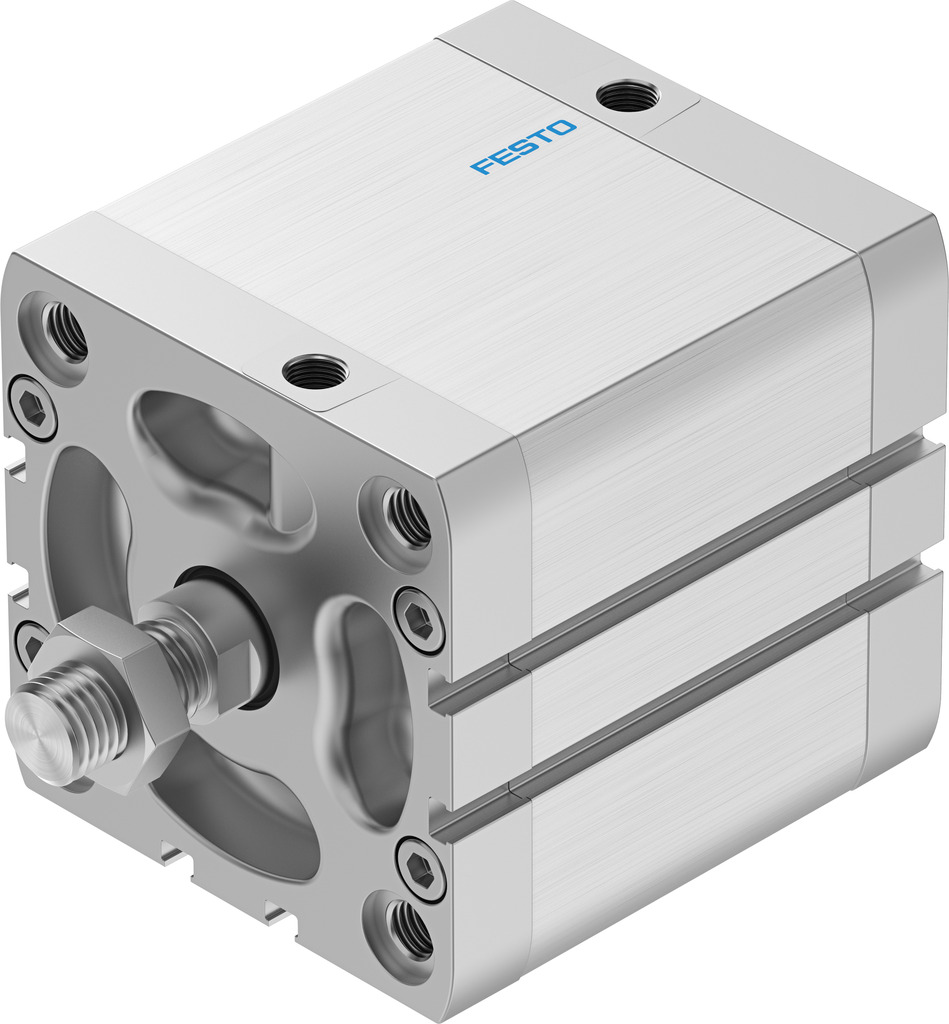

Il cilindro pneumatico compatto Festo modello ADN-80-50-A-P-A è progettato secondo la norma ISO 21287, offrendo una soluzione salvaspazio con un ingombro fino al 50% inferiore rispetto ai cilindri conformi alla norma ISO 15552. Con un diametro del pistone di 80 mm e una corsa di 50 mm, questo cilindro a doppio effetto è ideale per applicazioni di automazione industriale che richiedono efficienza e affidabilità.

Specifiche Tecniche

• Diametro del pistone: 80 mm
• Corsa: 50 mm
• Tipo di azionamento: Doppio effetto
• Filettatura dell’asta del pistone: M16x1,5
• Posizione di montaggio: Qualsiasi
• Conformità agli standard: ISO 21287
• Tipo di ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
• Rilevamento della posizione: Per sensore di prossimità
• Pressione di esercizio: 0,6 – 10 bar
• Temperatura ambiente: -20 °C … 80 °C
• Forza teorica a 6 bar, corsa in avanzamento: 3.016 N
• Forza teorica a 6 bar, corsa di ritorno: 2.827 N
• Massa mobile per 0 mm di corsa: 400 g
• Peso base per 0 mm di corsa: 1.121 g
• Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
• Materiale dell’asta del pistone: Acciaio legato di alta qualità
• Materiale delle guarnizioni: TPE-U(PUR)
• Connessione pneumatica: G1/8

Caratteristiche Principali

• Design compatto conforme alla norma ISO 21287
• Ammortizzazione elastica su entrambi i lati per un funzionamento fluido e una maggiore durata
• Pistone magnetico per un facile rilevamento della posizione
• Adatto per operazioni lubrificate (una volta avviata, la lubrificazione deve essere mantenuta)
• Classe di resistenza alla corrosione CRC 2, adatta per stress da corrosione moderati

Applicazioni Tipiche

Il cilindro compatto Festo ADN-80-50-A-P-A è ideale per applicazioni in cui lo spazio è limitato e sono richieste elevate forze di spinta, come nel settore dell’automazione industriale, assemblaggio, movimentazione dei materiali e altre applicazioni pneumatiche che richiedono precisione e affidabilità.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si prega di consultare la scheda tecnica ufficiale fornita da Festo.
