FESTO 536804

Descrizione del Prodotto

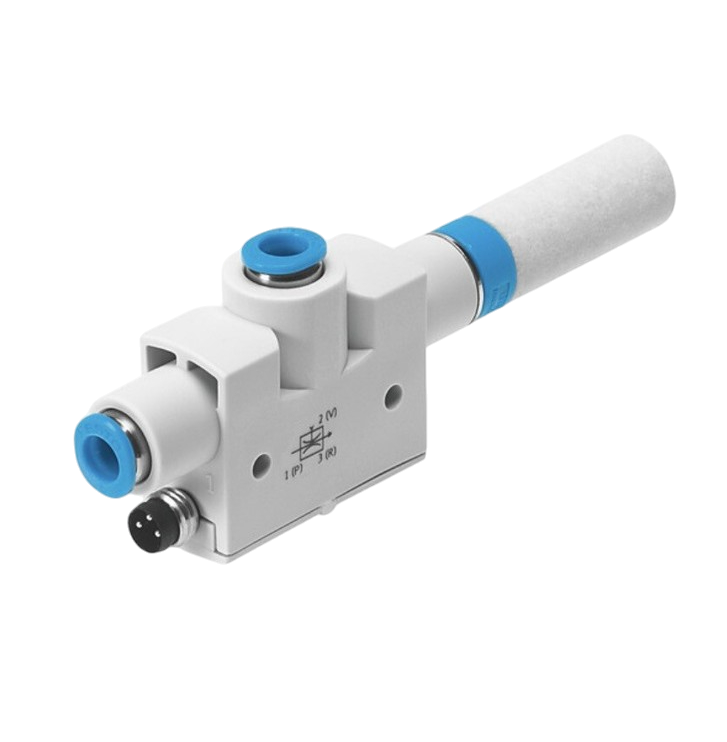

Il generatore di vuoto Festo VN-10-H-T4-PQ2-VQ2-O1-P (codice 536804) è progettato per applicazioni pneumatiche che richiedono un’elevata efficienza nella generazione del vuoto. La sua configurazione a T e le dimensioni compatte lo rendono ideale per l’integrazione in sistemi con spazi limitati.

Caratteristiche Principali

– **Serie**: VN
– **Codice Prodotto**: 536804
– **Configurazione**: Forma a T
– **Dimensione della Griglia**: 16 mm
– **Diametro Nominale dell’Ugello Laval**: 0,95 mm
– **Caratteristiche dell’Eiettore**: Alto vuoto, standard
– **Posizione di Montaggio**: Qualsiasi
– **Funzioni Integrate**: Silenziatore aperto, interruttore del vuoto
– **Materiale del Corpo**: POM rinforzato
– **Materiale dell’Ugello di Trasmissione**: Lega di alluminio forgiato
– **Materiale dell’Ugello di Ricezione**: POM
– **Materiale delle Guarnizioni**: NBR
– **Materiale del Silenziatore**: PE
– **Materiale del Connettore**: Ottone PA cromato e nichelato
– **Materiale del Tasto**: POM
– **Materiale del Raccordo Pneumatico**: Ottone nichelato
– **Materiale della Fibra Ottica**: PC

Specifiche Tecniche

– **Pressione Operativa**: 1 bar … 8 bar
– **Pressione Operativa per Massima Portata di Aspirazione**: 3 bar
– **Pressione Operativa per Massimo Vuoto**: 3,5 bar
– **Vuoto Massimo**: 93%
– **Portata di Aspirazione Massima rispetto all’Atmosfera**: 21,8 l/min
– **Pressione Operativa Nominale**: 6 bar
– **Temperatura del Fluido**: 0 °C … 60 °C
– **Temperatura Ambiente**: 0 °C … 50 °C
– **Rumorosità a Pressione Operativa Nominale**: 70 dB(A)
– **Classe di Resistenza alla Corrosione (CRC)**: 1 – Basso stress da corrosione
– **Protezione Contro l’Inversione di Polarità**: Per tutte le connessioni elettriche
– **Protezione Contro il Cortocircuito**: Pulsata
– **Protezione da Sovraccarico**: Disponibile
– **Grado di Protezione**: IP40
– **Connessione Pneumatica 1**: QS-6
– **Connessione Pneumatica 3**: Silenziatore aperto
– **Connessione del Vuoto**: QS-6
– **Connessione Elettrica**: M8 a 3 pin
– **Tensione Operativa DC**: 15 V … 30 V
– **Corrente di Uscita Massima**: 100 mA
– **Corrente Residua**: ≤ 0,3 mA
– **Ondulazione Residua**: 10%
– **Caduta di Tensione**: ≤ 1,5 V
– **Uscita di Commutazione**: PNP
– **Funzione dell’Elemento di Commutazione**: Contatto normalmente aperto
– **Funzione di Commutazione**: Comparatore di soglia, valore di soglia con isteresi fissa
– **Metodo di Misura**: Relativo
– **Principio di Misura**: Piezoresistivo
– **Variabile Misurata**: Pressione relativa
– **Campo di Misura della Pressione**: -1 bar … 0 bar
– **Accuratezza in ± % FS**: 1,5 %FS
– **Isteresi in ± % FS**: 2 %FS
– **Deriva a Lungo Termine**: ± 0,5 % FS max.
– **Coefficiente di Temperatura del Punto di Commutazione**: 0,05 %/K
– **Tempo di Accensione**: ≤ 4 ms
– **Tempo di Spegnimento**: ≤ 4 ms
– **Indicazione dello Stato di Commutazione**: LED
– **Tipo di Display**: LED
– **Opzioni di Impostazione**: Teach-in
– **Campo di Impostazione del Valore di Soglia**: -1 bar … 0 bar
– **Coppia di Serraggio Massima**: 0,6 Nm
– **Peso del Prodotto**: 36 g
– **Consigli per la Pulizia**: Acqua saponata
– **Certificazioni**: Marchio RCM, Marchio KC-EMV, Marcatura CE secondo la Direttiva EMC dell’UE
– **Nota sul Fluido Operativo e di Pilotaggio**: Funzionamento lubrificato non possibile

Applicazioni

Il generatore di vuoto Festo VN-10-H-T4-PQ2-VQ2-O1-P è ideale per applicazioni che richiedono un’elevata efficienza nella generazione del vuoto, come sistemi di movimentazione, automazione industriale e processi di assemblaggio. La sua configurazione compatta e le connessioni standardizzate facilitano l’integrazione in vari sistemi pneumatici.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica fornita dal produttore.
