FESTO 537958

Descrizione del Prodotto

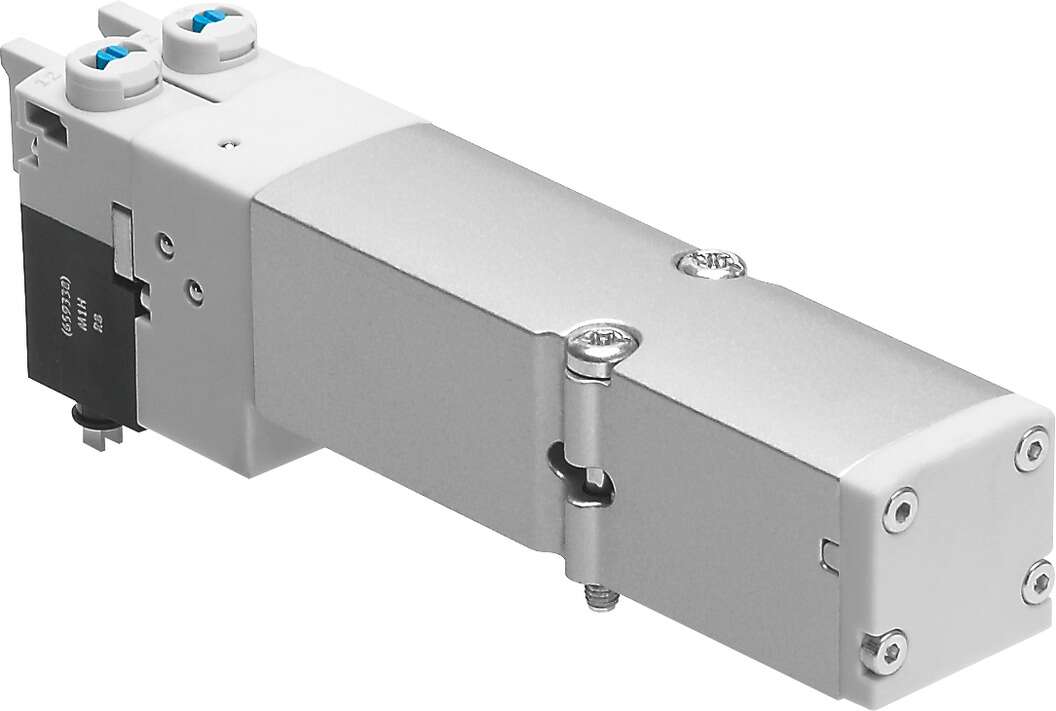

La valvola elettropneumatica VMPA2-M1H-N-PI (codice prodotto 537958) di Festo è progettata per l’uso nei terminali di valvole MPA-S. Offre una funzione 2×3/2 normalmente aperta, monostabile, con attuazione elettrica e dimensioni compatte di 20 mm.

Specifiche Tecniche

– Funzione della valvola: 2×3/2 normalmente aperta, monostabile
– Tipo di attuazione: Elettrica
– Dimensione della valvola: 20 mm
– Portata nominale standard: 550 l/min con QS-8; 610 l/min con QS-10
– Pressione di esercizio: 3 – 10 bar
– Struttura: Cursore a pistone
– Tipo di reset: Molla pneumatica
– Grado di protezione: IP65 secondo IEC 60529
– Certificazioni: c UL us – Recognized (OL)
– Principio di tenuta: Morbido
– Posizione di montaggio: Qualsiasi
– Comando manuale: A scatto, non a scatto
– Tipo di pilotaggio: Pilotata
– Direzione del flusso: Non reversibile
– Sovrapposizione: Sovrapposizione positiva
– Indicatore di stato del segnale: Sì
– Pressione di pilotaggio: 3 – 8 bar
– Idoneità per il vuoto: No
– Tempo di commutazione off: 28 ms
– Tempo di commutazione on: 8 ms
– Impulso di prova positivo massimo con segnale 0: 400 µs
– Impulso di prova negativo massimo con segnale 1: 900 µs
– Fluttuazioni di tensione ammesse: ± 25%
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di pilotaggio: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Resistenza alle vibrazioni: Test per applicazioni di trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– Resistenza agli urti: Test con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– Classe di resistenza alla corrosione CRC: 1 – Basso stress da corrosione
– Temperatura di stoccaggio: -20 °C … 40 °C
– Temperatura del fluido: -5 °C … 50 °C
– Temperatura ambiente: -5 °C … 50 °C
– Umidità relativa dell’aria: Max. 90% a 40°C
– Coppia di serraggio massima per il montaggio della valvola: 0,65 Nm
– Peso del prodotto: 100 g
– Tipo di montaggio: Con foro passante
– Informazioni sui materiali: Conforme RoHS
– Materiale delle guarnizioni: NBR
– Materiale del corpo: Alluminio pressofuso

Applicazioni

Questa valvola è ideale per applicazioni che richiedono un controllo preciso del flusso d’aria in sistemi pneumatici, offrendo affidabilità e prestazioni elevate in un formato compatto.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
