FESTO 540196

Descrizione del Prodotto

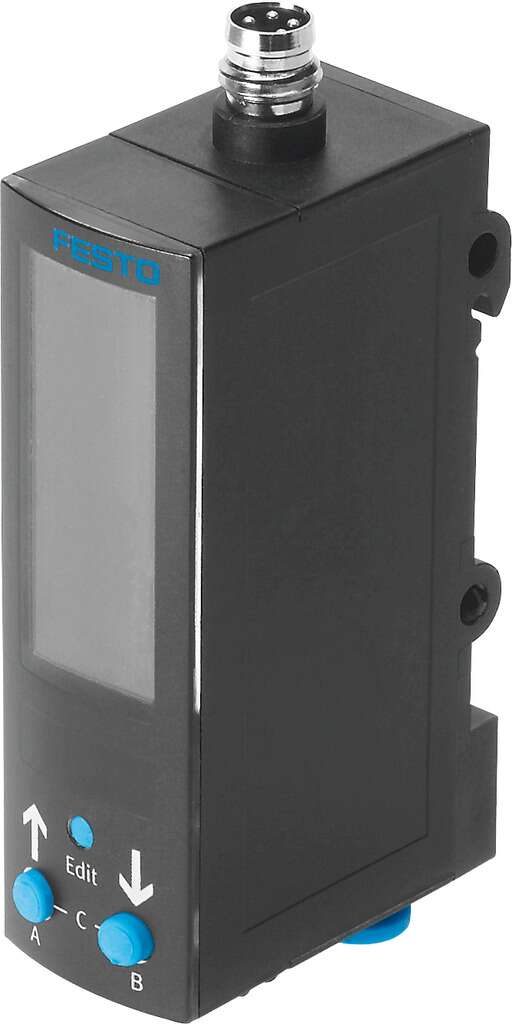

Il sensore di pressione SDE3-V1D-B-HQ4-2P-M8 (codice prodotto 540196) di Festo è un sensore piezoresistivo con display integrato, progettato per misurare due pressioni relative indipendenti. È ideale per applicazioni che richiedono un monitoraggio preciso della pressione in sistemi pneumatici.

Caratteristiche Principali

– **Campo di Misura della Pressione**: da -1 a 0 bar.

– **Ingressi di Pressione**: 2 ingressi per pressione relativa indipendenti.

– **Display**: LCD retroilluminato che mostra i valori in bar.

– **Montaggio e Connessione Pneumatica**: Montaggio su guida H con connettore a innesto rapido da 4 mm (QS-4).

– **Uscite Elettriche**: 2 uscite di commutazione PNP.

– **Connessione Elettrica**: Connettore M8x1 a 4 pin conforme a EN 60947-5-2.

Dati Tecnici

– **Temperatura del Fluido**: da 0 °C a 50 °C.

– **Opzioni di Impostazione**: Teach-in.

– **Intervallo di Impostazione del Valore di Soglia**: da 0% a 100%.

– **Grado di Protezione**: IP65.

– **Marcatura CE**: Conforme alla Direttiva EMC dell’UE.

– **Variabile Misurata**: 2 x pressione relativa.

– **Valore Iniziale del Campo di Misura della Pressione**: 0 bar.

– **Valore Finale del Campo di Misura della Pressione**: -1 bar.

– **Fluido Operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4].

– **Temperatura Ambiente**: da 0 °C a 50 °C.

– **Funzione dell’Elemento di Commutazione**: Commutabile.

– **Corrente di Uscita Massima**: 100 mA.

– **Intervallo di Tensione Operativa DC**: da 15 V a 30 V.

– **Posizione di Montaggio**: Opzionale.

– **Peso del Prodotto**: 37 g.

– **Indicazione dello Stato di Commutazione**: LCD giallo.

– **Protezione contro Manomissioni**: Codice PIN.

– **Intervallo di Impostazione dell’Isteresi**: da 0% a 90%.

– **Classe di Resistenza alla Corrosione CRC**: 2 – Stress da corrosione moderato.

– **Certificazioni**: Marchio RCM, c UL us – Recognized (OL).

– **Nota sui Materiali**: Conforme alla direttiva RoHS.

– **Metodo di Misura**: Sensore di pressione piezoresistivo con display.

– **Precisione in ± % FS**: 2 %FS.

– **Funzione di Commutazione**: Programmabile liberamente.

– **Ripetibilità del Valore di Commutazione**: 0,3 %.

– **Resistenza al Cortocircuito**: Pulsata.

– **Protezione contro l’Inversione di Polarità**: Per tutte le connessioni elettriche.

– **Tipo di Montaggio**: Con foro passante, con guida H.

– **Materiale dell’Alloggiamento**: PA rinforzato, PC.

Accessori Consigliati

– **Cavo di Collegamento**: Cavo con connettore M8x1 a 4 pin per il collegamento elettrico.

– **Adattatori Pneumatici**: Adattatori per connettori a innesto rapido da 4 mm per una connessione pneumatica sicura.

Documentazione

Per ulteriori dettagli tecnici e istruzioni di installazione, si prega di consultare la documentazione tecnica disponibile sul sito ufficiale di Festo.

Note

Assicurarsi che il sensore sia installato e utilizzato in conformità con le specifiche tecniche e le linee guida fornite da Festo per garantire prestazioni ottimali e sicurezza operativa.
