FESTO 541259

Descrizione del Prodotto

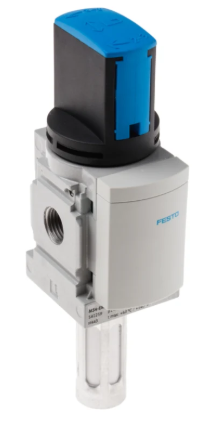

La valvola on-off Festo MS4-EM1-1/4-S (codice prodotto 541259) è una valvola manuale progettata per l’inserimento e lo scarico rapido di impianti pneumatici. L’attivazione avviene tramite una manopola rotante, che può essere bloccata con un lucchetto quando la valvola è chiusa. La direzione del flusso è da sinistra a destra e la valvola è dotata di un silenziatore integrato.

Caratteristiche Tecniche

Struttura: Valvola a cursore rotante

Tipo di azionamento: Manuale

Funzione di scarico: Non strozzabile

Tipo di comando: Diretto

Funzione valvola: 3/2 bistabile

Pressione di esercizio: 0 … 14 bar

Valore C: 9 l/s·bar

Valore b: 0,39

Portata nominale standard: 2.200 l/min

Fluido operativo: Aria compressa conforme a ISO 8573-1:2010 [7:4:4], gas inerti

Nota sul fluido operativo: Possibile funzionamento lubrificato (richiesto per ulteriori operazioni)

Classificazione resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato

Nota sui materiali: Privo di rame e PTFE, conforme RoHS

Temperatura del fluido: -10 … 60 °C

Temperatura ambiente: -10 … 60 °C

Tipo di montaggio: Installazione in linea con accessori

Posizione di montaggio: Qualsiasi

Direzione del flusso: Non reversibile

Peso del prodotto: 210 g

Connessione pneumatica, porta 1: G1/4

Connessione pneumatica, porta 2: G1/4

Connessione pneumatica, porta 3: Non canalizzata

Materiale delle guarnizioni: TPE-U(PU)

Materiale del corpo: Alluminio pressofuso

Funzionalità Aggiuntive

La valvola è progettata per pressurizzare e scaricare rapidamente le installazioni pneumatiche. Quando la valvola è chiusa, la manopola rotante può essere bloccata con un lucchetto per prevenire manomissioni. È possibile installare un manometro o un sensore di pressione per il monitoraggio del sistema. Inoltre, è disponibile una variante del dispositivo EX4 per l’uso in aree potenzialmente esplosive nelle zone 1, 2, 21 e 22.

Dimensioni

Le dimensioni della valvola sono 54 mm di lunghezza, 40 mm di larghezza e 104 mm di altezza.

Applicazioni

Questa valvola è ideale per l’inserimento e lo scarico rapido di impianti pneumatici, garantendo un controllo efficiente e sicuro del flusso d’aria.
