FESTO 541343

Descrizione del Prodotto

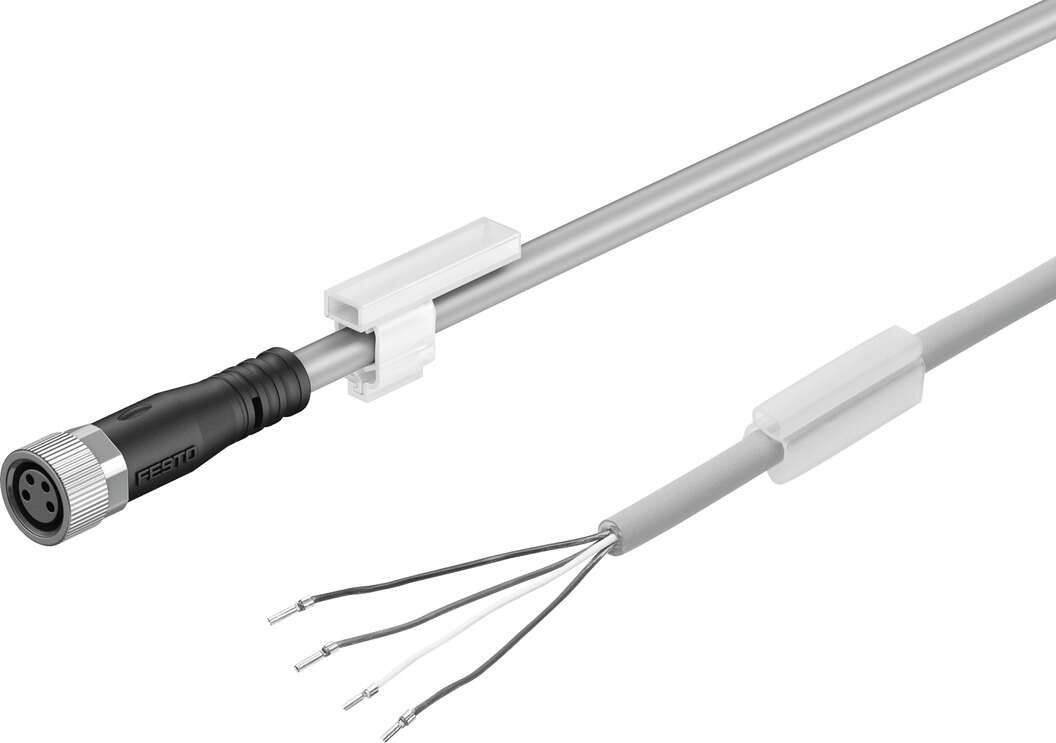

Il cavo di collegamento Festo NEBU-M8G4-K-5-LE4 (codice prodotto 541343) è progettato per il collegamento di sensori di prossimità, trasmettitori di posizione, interruttori di pressione, sensori induttivi e ottici, nonché sensori di flusso. Questo cavo offre una connessione affidabile e conforme agli standard internazionali.

Specifiche Tecniche

Conformità agli Standard: EN 61076-2-104, EN 61984

Caratteristiche del Cavo: Standard

Condizioni di Prova del Cavo:

– Resistenza alla flessione alternata secondo standard Festo

– Catena portacavi: 5 milioni di cicli, raggio di curvatura 75 mm

– Condizioni di prova disponibili su richiesta

Intervallo di Tensione di Esercizio:

– Corrente Alternata (CA): 0 – 30 V

– Corrente Continua (CC): 0 – 30 V

Corrente Ammissibile a 40°C: 3 A

Resistenza ai Picchi di Tensione: 0,8 kV

Lunghezza del Cavo: 5 m

Proprietà del Cavo: Standard

Raggio di Curvatura:

– Installazione fissa: 14 mm

– Installazione mobile: 46 mm

Diametro del Cavo: 4,5 mm ±0,1 mm

Struttura del Cavo: 4 x 0,25 mm²

Grado di Protezione: IP65, IP68, IP69K (in condizioni montate)

Resistenza all’Olio: Sì

Temperatura Ambiente: -25°C … 70°C

Temperatura Ambiente per Installazione Mobile: -5°C … 70°C

Marcatura CE: Conforme alla Direttiva RoHS dell’UE

Materiale della Guaina Isolante del Cavo: TPE-U(PUR)

Colore della Guaina Isolante del Cavo: Grigio

Materiale del Corpo del Connettore: TPE-U(PUR)

Colore del Corpo del Connettore: Nero

Materiale della Fissazione a Vite: Ottone nichelato

Materiale delle Guarnizioni: NBR

Materiale dei Contatti Crimp: Lega di rame dorata

Materiale della Guaina Isolante: PP

Dimensioni e Peso

Dimensioni Logistiche (L x P x A): 100 x 10 x 100 mm

Peso: 145,95 g

Connessioni Elettriche

Connessione Elettrica 1:

– Funzione: Lato dispositivo di campo

– Forma costruttiva: Rotonda

– Tipo di connessione: Presa

– Uscita del cavo: Dritta

– Tecnica di connessione: M8x1, codifica A secondo EN 61076-2-104

– Numero di contatti/conduttori: 4

– Contatti/conduttori occupati: 4

– Tipo di fissaggio: Fissaggio a vite

Connessione Elettrica 2:

– Funzione: Lato controllo

– Tipo di connessione: Cavo

– Tecnica di connessione: Estremità aperta

– Numero di contatti/conduttori: 4

– Contatti/conduttori occupati: 4

Note

Per ulteriori dettagli tecnici e informazioni specifiche, si consiglia di consultare la documentazione ufficiale fornita da Festo o di contattare un rappresentante autorizzato.
