FESTO 542891

Descrizione del Prodotto

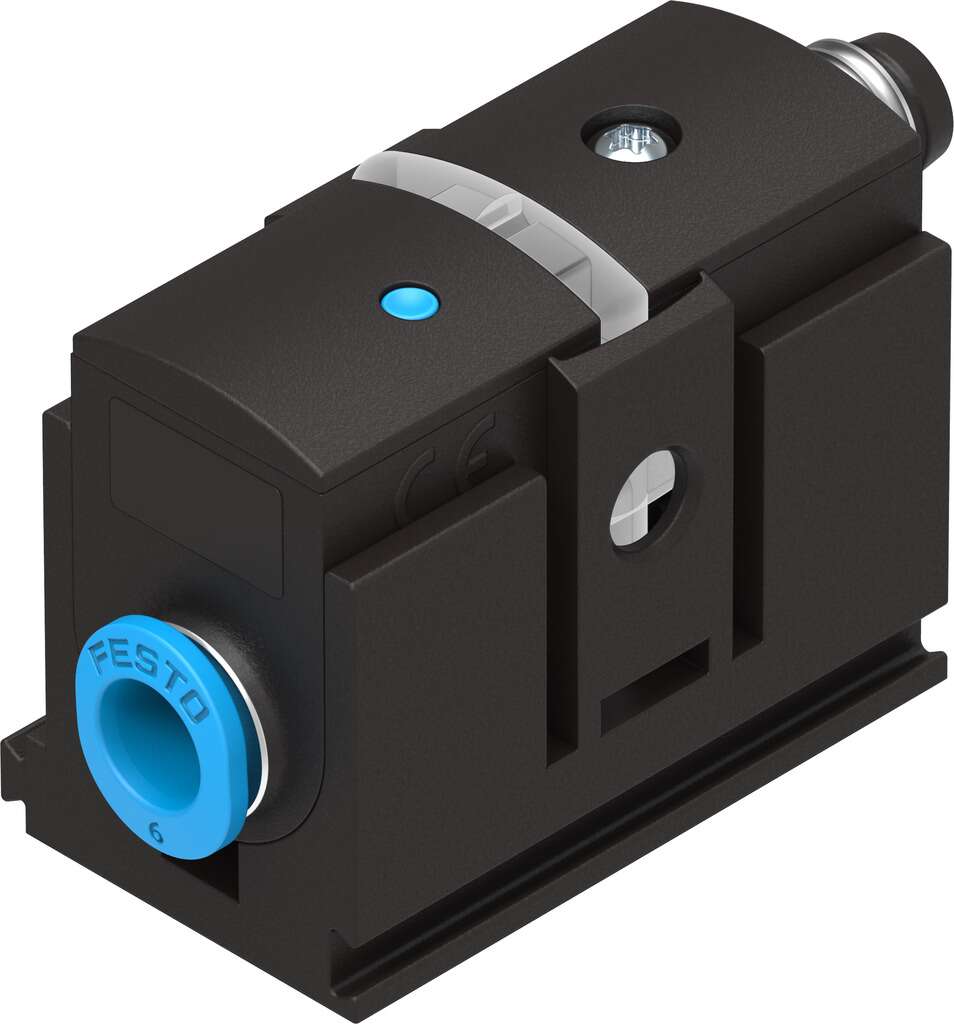

Il sensore di pressione Festo SDE5-D10-O2-Q6E-P-M8 (codice articolo 542891) è progettato per misurare la pressione relativa in sistemi pneumatici. Offre un’uscita PNP con funzione di contatto normalmente aperto (NO) e una connessione pneumatica QS-6 per tubi da 6 mm.

Caratteristiche Tecniche

– Parametro misurato: Pressione relativa
– Intervallo di misura della pressione: 0 – 10 bar
– Processo di misurazione: Sensore di pressione piezoresistivo
– Uscita di controllo: PNP
– Funzione di commutazione: Valore soglia con isteresi variabile
– Elemento di commutazione: Contatto normalmente aperto (NO)
– Corrente di uscita massima: 100 mA
– Resistenza al cortocircuito: Sì
– Intervallo di tensione operativa DC: 15 – 30 V
– Protezione contro l’inversione di polarità: Per tutte le connessioni elettriche
– Connessione elettrica: M8x1, 3 pin, conforme a EN 60947-5-2, forma rotonda, connettore
– Tipo di montaggio: Con accessori
– Posizione di installazione: Qualsiasi
– Connessione pneumatica: QS-6
– Materiale della custodia: PA, POM
– Indicatore di stato di commutazione: LED giallo
– Intervallo di impostazione del valore soglia: 0 – 100%
– Categoria di protezione: IP40
– Classe di resistenza alla corrosione KBK: 2 – stress da corrosione moderato

Condizioni Operative

– Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul mezzo operativo e di controllo: Operazione lubrificata possibile
– Temperatura del mezzo: 0 – 50°C
– Temperatura ambiente: 0 – 50°C

Precisione

– Ripetibilità: ±0,3% FS
– Coefficiente di temperatura: ±0,05% FS/K

Certificazioni

– Marcatura CE: Conforme alle direttive UE-EMV e UE-RoHS
– Marcatura KC: KC-EMV
– Informazioni sui materiali: Conforme a RoHS

Dimensioni e Peso

– Peso del prodotto: 19 g

Documentazione

– Foglio dati del gruppo SDE5 (inglese): [Link al PDF](https://www.landefeld.com/artikel/en/sde5-d10-o2-q6e-p-m8-542891-pressure-sensor/OT-FESTO023832)
– Documentazione specifica del prodotto: [Link al PDF](https://www.landefeld.com/artikel/en/sde5-d10-o2-q6e-p-m8-542891-pressure-sensor/OT-FESTO023832)
– File CAD 3D (modello volumetrico): [Link al file STEP](https://www.landefeld.com/artikel/en/sde5-d10-o2-q6e-p-m8-542891-pressure-sensor/OT-FESTO023832)

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da Festo o di contattare il supporto tecnico autorizzato.
