FESTO 543922

Descrizione del Prodotto

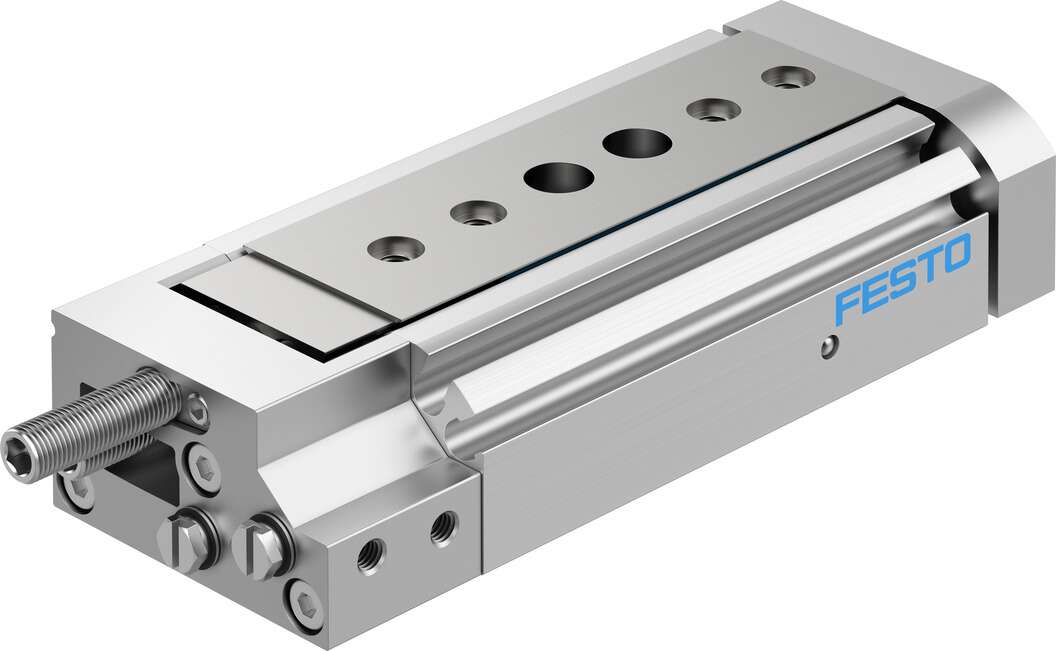

Il cilindro guidato Festo DGSL-6-20-P1A è un attuatore pneumatico compatto a doppio effetto, progettato per applicazioni che richiedono movimenti lineari precisi in spazi ristretti.

Specifiche Tecniche

– Codice Prodotto: 543922
– Serie: DGSL
– Diametro Pistone: 8 mm
– Corsa: 20 mm
– Pressione di Esercizio: da 1,5 a 8 bar
– Velocità Massima: 0,5 m/s
– Precisione di Ripetizione: ±0,01 mm
– Forza Teorica a 6 bar (Avanzamento): 30 N
– Forza Teorica a 6 bar (Ritorno): 23 N
– Temperatura Ambiente: da 0 °C a 60 °C
– Posizione di Montaggio: Qualsiasi
– Guida: Guida a gabbia a sfere
– Smorzamento: Anelli/placche di smorzamento elastici su entrambi i lati con arresto fisso
– Rilevamento della Posizione: Per sensore di prossimità
– Classe di Resistenza alla Corrosione (CRC): 0 – Nessuna sollecitazione da corrosione
– Materiale del Corpo: Lega di alluminio forgiato
– Materiale delle Guarnizioni: HNBR
– Materiale dell’Asta del Pistone: Acciaio inossidabile ad alta lega
– Connessione Pneumatica: M3
– Tipo di Fissaggio: Con foro passante
– Conformità RoHS: Conforme
– Assenza di Rame e PTFE: Sì

Caratteristiche Principali

– Design Compatto: Ideale per applicazioni in spazi limitati.
– Alta Precisione: Precisione di ripetizione di ±0,01 mm per movimenti lineari precisi.
– Guida Robusta: Guida a gabbia a sfere per un’elevata capacità di carico e precisione di posizionamento.
– Smorzamento Efficace: Anelli/placche di smorzamento elastici su entrambi i lati con arresto fisso per un controllo preciso del movimento.
– Versatilità di Montaggio: Può essere montato in qualsiasi posizione, offrendo flessibilità nelle installazioni.
– Compatibilità con Sensori: Progettato per l’uso con sensori di prossimità per il rilevamento della posizione.

Applicazioni Tipiche

– Sistemi di automazione industriale
– Macchine per l’assemblaggio
– Applicazioni di movimentazione e posizionamento
– Robotica

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
