FESTO 548077

Descrizione del Prodotto

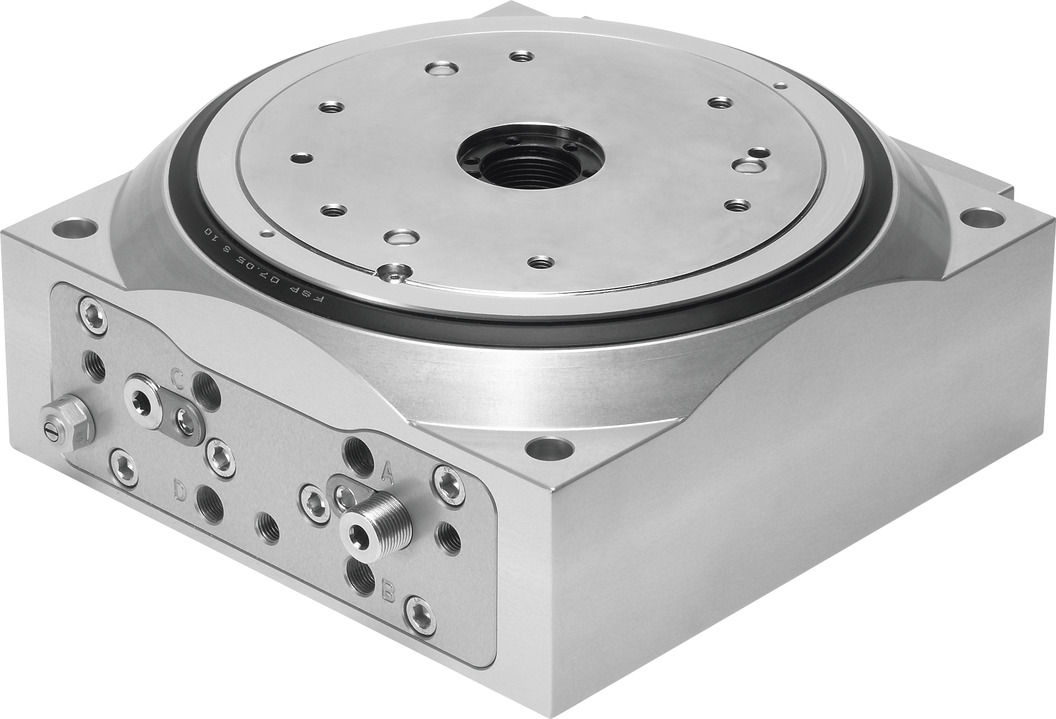

La tavola rotante indicizzatrice Festo DHTG-65-4-A (codice prodotto 548077) è progettata per applicazioni che richiedono un posizionamento preciso e ripetibile. Questo attuatore pneumatico a doppio effetto offre un movimento controllato e affidabile, ideale per sistemi di automazione industriale.

Specifiche Tecniche

– **Dimensione**: 65
– **Parallelismo della piastra**: ≤ 0,04 mm
– **Planarità della piastra**: ≤ 0,02 mm
– **Concentricità della piastra**: ≤ 0,02 mm
– **Ripetibilità dell’angolo di rotazione**: ≤ 0,03°
– **Smorzamento**: Ammortizzatore YSRJ con curva caratteristica rigida, regolabile
– **Posizione di montaggio**: Arbitraria
– **Principio di funzionamento**: Doppio effetto
– **Configurazione costruttiva**: Cremagliera/pignone, ciclo di movimento controllato dalla forza, accoppiamento a ruota dentata
– **Rilevamento della posizione**: Per sensori induttivi
– **Numero di divisioni**: 4
– **Pressione di esercizio**: 4 – 8 bar
– **Fluido operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Informazioni sul fluido operativo**: Possibile funzionamento lubrificato (richiesto per operazioni successive)
– **Classe di resistenza alla corrosione KBK**: 2 – Stress da corrosione moderato
– **Livello di pressione sonora**: ≤ 70 dB(A)
– **Temperatura ambiente**: 5 – 60°C
– **Forza assiale massima statica**: 1.000 N
– **Momento torcente massimo statico**: 100 Nm
– **Forza radiale massima statica**: 2.000 N
– **Momento torcente tangenziale massimo statico**: 100 Nm
– **Momento torcente teorico a 6 bar**: 2,1 Nm
– **Peso del prodotto**: 1.900 g
– **Tipo di fissaggio**: Con foro passante e bussola di centraggio
– **Connessione pneumatica**: Filetto femmina M5
– **Materiale della piastra**: Acciaio zincato
– **Informazioni sui materiali**: Senza rame e PTFE, conforme RoHS
– **Materiale dei finecorsa**: Acciaio zincato
– **Materiale del coperchio**: Lega di alluminio forgiato
– **Materiale delle guarnizioni**: NBR, TPE-U(PU)
– **Materiale dell’alloggiamento**: Lega di alluminio forgiato

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.

Note

Le specifiche sopra riportate sono soggette a modifiche senza preavviso. Si consiglia di verificare sempre le informazioni più recenti direttamente con il produttore o il distributore autorizzato.
