FESTO 549253

Descrizione del Prodotto

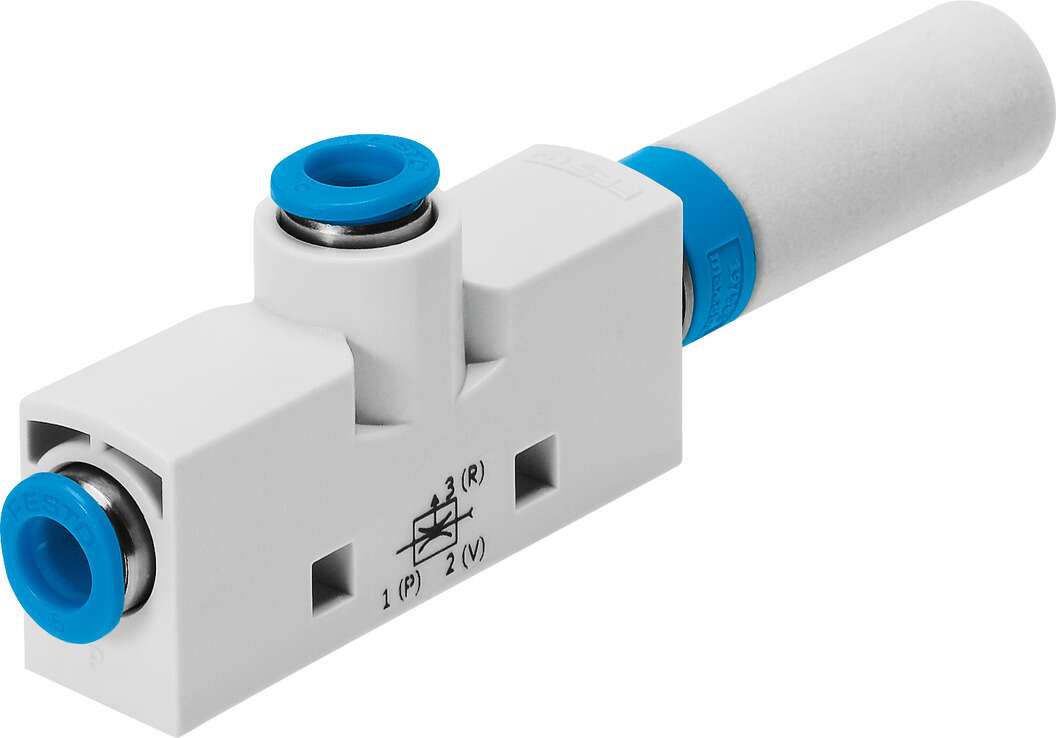

Il generatore di vuoto FESTO VN-10-L-T4-PQ2-VQ3-RO2 (codice prodotto 549253) è progettato per applicazioni che richiedono un’elevata portata di aspirazione. La sua configurazione a T e le connessioni a innesto rapido lo rendono adatto per l’integrazione in sistemi pneumatici complessi.

Caratteristiche Tecniche

– Serie: VN (Generatore di vuoto)
– Diametro nominale dell’ugello Laval: 0,95 mm
– Caratteristiche dell’eiettore: Alta portata di aspirazione, standard
– Tipo di alloggiamento: Forma a T, passo 18 mm
– Connessione aria compressa: Connettore a innesto rapido QS-6
– Connessione vuoto: Connettore a innesto rapido QS-8
– Scarico: Silenziatore aperto
– Pressione di esercizio per massima portata di aspirazione: 4 bar
– Pressione di esercizio: da 1 a 8 bar
– Pressione nominale di esercizio: 6 bar
– Massima portata di aspirazione contro atmosfera: 62,7 l/min
– Tempo di ventilazione alla pressione nominale di esercizio: 0,46 s
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Temperatura del fluido: da 0 a 60 °C
– Temperatura ambiente: da 0 a 60 °C
– Classe di resistenza alla corrosione: 1 – Bassa sollecitazione da corrosione
– Livello di rumorosità alla pressione nominale di esercizio: 72 dB(A)
– Coppia di serraggio massima: 0,5 Nm
– Tipo di montaggio: Con fori passanti, con accessori
– Materiale delle guarnizioni: NBR
– Materiale dell’ugello di trasmissione: Lega di alluminio forgiato
– Materiale dell’alloggiamento: POM rinforzato
– Materiale del silenziatore: POM, alluminio pressofuso, schiuma PU
– Materiale dei raccordi: Ottone nichelato
– Posizione di montaggio: Qualsiasi
– Funzione integrata: Silenziatore aperto
– Design del silenziatore: Aperto
– Nota sui materiali: Contiene sostanze che compromettono la bagnabilità della vernice, conforme RoHS

Dimensioni e Peso

– Dimensione della griglia: 18 mm
– Peso del prodotto: 36 g

Informazioni Aggiuntive

– Numero GTIN: 4052568093808
– Numero di tariffa doganale: 84141089
– Produttore: Festo

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione fornita dal produttore.
