FESTO 554215

Descrizione del Prodotto

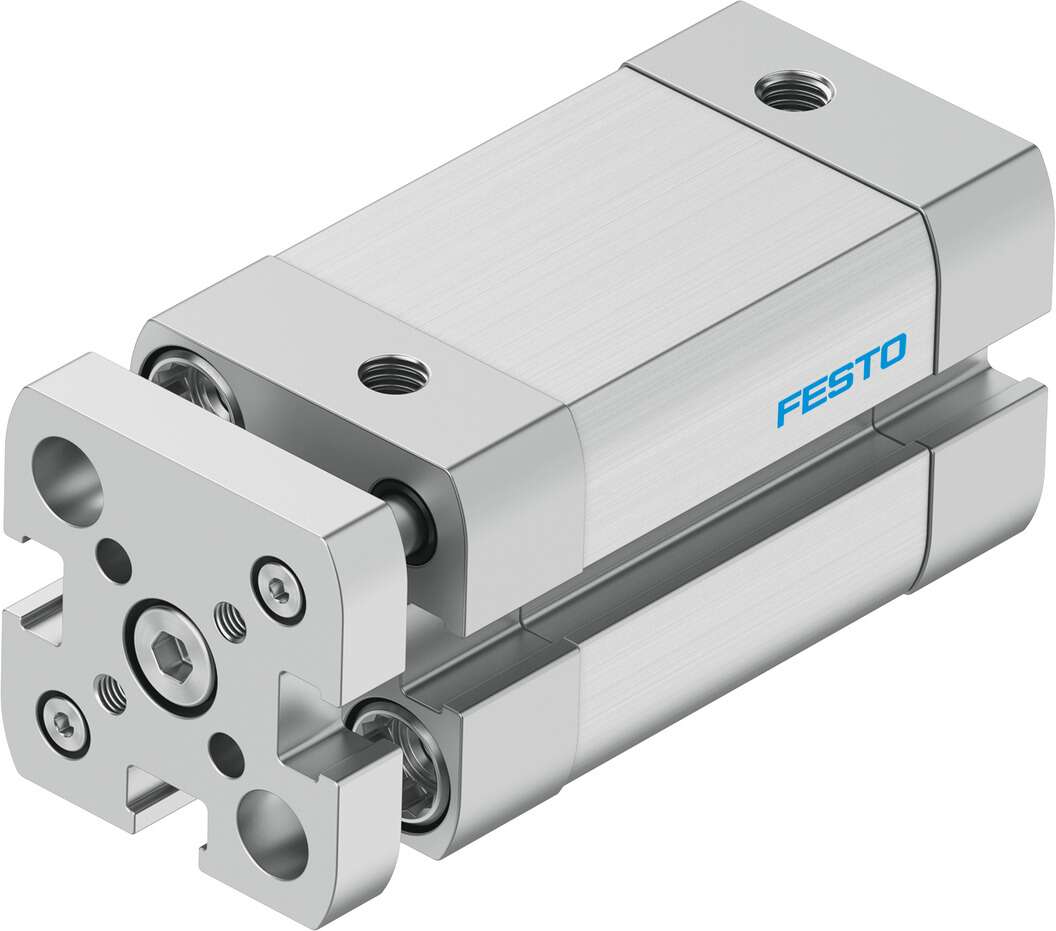

Il cilindro pneumatico compatto FESTO ADNGF-16-20-P-A (codice prodotto 554215) è un attuatore a doppio effetto progettato per applicazioni che richiedono precisione e affidabilità in spazi ridotti. Conforme alla norma ISO 21287, questo cilindro offre una soluzione efficiente per una vasta gamma di applicazioni industriali.

Specifiche Tecniche

– **Diametro del pistone:** 16 mm
– **Corsa:** 20 mm
– **Forza teorica a 6 bar (corsa di avanzamento):** 121 N
– **Forza teorica a 6 bar (corsa di ritorno):** 90 N
– **Pressione di esercizio:** da 1,5 a 10 bar
– **Temperatura ambiente:** da -20°C a +80°C
– **Ammortizzazione:** Anelli/placche di ammortizzazione elastici su entrambi i lati
– **Rilevamento della posizione:** Per sensore di prossimità
– **Tipo di stelo del pistone:** Ad un’estremità
– **Connessione pneumatica:** M5
– **Materiale del corpo del cilindro:** Lega di alluminio anodizzato
– **Materiale dello stelo del pistone:** Acciaio legato ad alta resistenza
– **Peso base per corsa 0 mm:** 93 g
– **Peso aggiuntivo per 10 mm di corsa:** 16 g
– **Massa mobile per corsa 0 mm:** 29 g
– **Massa mobile aggiuntiva per 10 mm di corsa:** 6 g
– **Classe di resistenza alla corrosione (CRC):** 2 (Stress da corrosione moderato)
– **Conformità LABS (PWIS):** VDMA24364-B1/B2-L
– **Conformità RoHS:** Conforme
– **Nota sui materiali:** Conforme alla direttiva RoHS
– **Materiale delle guarnizioni:** TPE-U(PUR)
– **Energia d’impatto nelle posizioni finali:** 0,15 J
– **Protezione contro la torsione/guida:** Asta di guida con giogo
– **Design:** Pistone, stelo del pistone, corpo profilato
– **Posizione di montaggio:** Opzionale
– **Nota sul mezzo operativo e pilota:** Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre necessario)
– **Standard di riferimento:** ISO 21287

Caratteristiche Principali

– **Design Compatto:** Ideale per applicazioni con spazio limitato.
– **Doppio Effetto:** Permette movimenti di avanzamento e ritorno controllati.
– **Ammortizzazione Elastica:** Anelli/placche di ammortizzazione elastici su entrambi i lati per un funzionamento silenzioso e senza urti.
– **Rilevamento della Posizione:** Compatibile con sensori di prossimità per un monitoraggio preciso della posizione.
– **Materiali di Alta Qualità:** Corpo in lega di alluminio anodizzato e stelo del pistone in acciaio legato ad alta resistenza per una lunga durata e resistenza alla corrosione.
– **Conformità agli Standard:** Conforme alla norma ISO 21287, garantendo compatibilità e qualità.

Applicazioni Tipiche

– **Automazione Industriale:** Utilizzato in sistemi di movimentazione e assemblaggio.
– **Macchinari Speciali:** Integrato in attrezzature personalizzate per operazioni specifiche.
– **Robotica:** Fornisce movimenti lineari precisi in applicazioni robotiche.
– **Industria Alimentare e Farmaceutica:** Adatto per ambienti che richiedono componenti compatti e affidabili.

Note Aggiuntive

– **Installazione:** Posizione di montaggio opzionale per adattarsi a diverse configurazioni.
– **Manutenzione:** Possibile funzionamento lubrificato; se scelto, il funzionamento lubrificato sarà sempre necessario.
– **Sicurezza:** Assicurarsi che il cilindro sia installato e utilizzato secondo le linee guida del produttore per garantire prestazioni ottimali e sicurezza.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica ufficiale fornita da FESTO.
