Descrizione del Prodotto

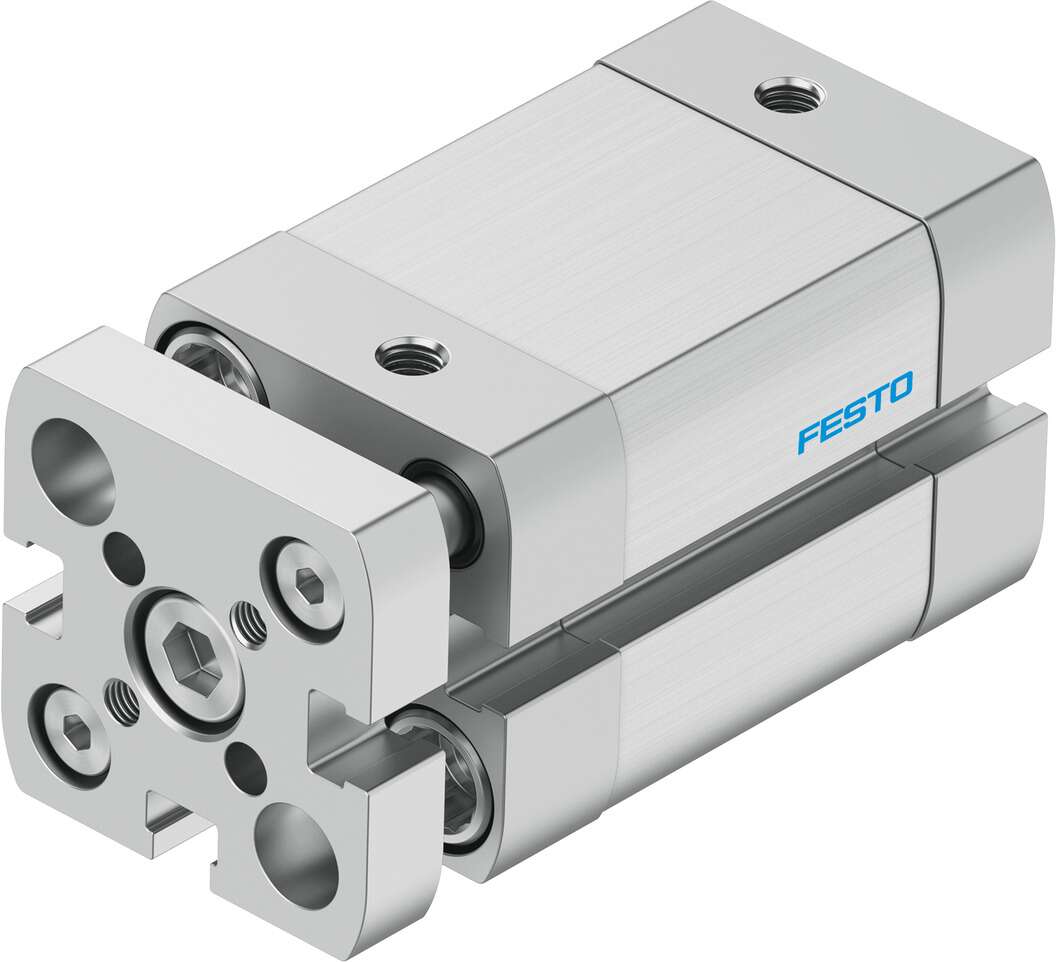

Il cilindro pneumatico compatto Festo ADNGF-20-20-P-A (codice prodotto 554223) è un attuatore a doppio effetto progettato secondo la norma ISO 21287. È dotato di un pistone con diametro di 20 mm e una corsa di 20 mm, offrendo una forza teorica di 188 N in avanzamento e 141 N in ritorno a 6 bar. Il cilindro include anelli di ammortizzazione elastici su entrambi i lati e supporta il rilevamento della posizione tramite sensori di prossimità. La guida con asta e piastra a forcella assicura la protezione contro la torsione e migliora la capacità di carico.
Specifiche Tecniche
Diametro del pistone: 20 mm
Corsa: 20 mm
Forza teorica a 6 bar: 188 N in avanzamento, 141 N in ritorno
Pressione di esercizio: da 1,5 a 10 bar
Temperatura ambiente: da -20 °C a 80 °C
Posizione di montaggio: qualsiasi
Ammortizzazione: anelli/placche di ammortizzazione elastici su entrambi i lati
Rilevamento della posizione: per sensore di prossimità
Protezione contro la torsione/guida: asta di guida con piastra a forcella
Connessione pneumatica: M5
Materiale del corpo: lega di alluminio forgiato, anodizzato liscio
Materiale dell’asta del pistone: acciaio ad alta lega
Materiale delle guarnizioni: TPE-U(PUR)
Classe di resistenza alla corrosione: 2 – stress da corrosione moderato
Conformità RoHS: conforme
Documentazione
Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica del prodotto disponibile sul sito ufficiale di Festo.
